1-pole, 40A Ραγοδιακόπτης SBN140
Συνδεθείτε για να δημιουργήσετε μια λίστα προϊόντων
Πρέπει να είστε συνδεδεμένοι στο λογαριασμό σας στο myHager για να δημιουργήσετε λίστες προϊόντων
Ολοκληρώστε το συστημά σας
Προαιρετικά αξεσουάρ
-
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα -
Διαχωριστικά φάσεων διακοπτών ισχύυος 1 διαθέσιμα προϊόντα -
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα -
Εξαρτήματα ρελέ καστάνιας 1 διαθέσιμα προϊόντα
Ολοκληρώστε το συστημά σας
-
MZN175
ΕΞΑΡΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ
9,82 € / τμχ*
-
MZN120
ΚΑΛΥΜΜΑ ΑΚΡΟΔΕΚΤΩΝ ΑΣΦΑΛΕΙΩΝ ΠΛΑΤΟΥΣ 1 ΣΤ
4,56 € / τμχ*
-
ESC080
ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ ΣΗΜΑΤΟΔΟΤΗΣΗΣ 230V/2A 1NO+1NC
30,28 € / τμχ*
Τεχνικές ιδιότητες
Αρχιτεκτονική
-
Αριθμός πόλων1
-
Θέση ουδετέρουΧωρίς ουδέτερο
-
Πόλοι1P
Ηλεκτρικό ρεύμα
-
Ονομαστικό ρεύμα40 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία A40 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B40 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία A40 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B40 A
-
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 240 V AC σύμφωνα με το IEC 60947-30,84 kA
-
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 609470,60 kA
-
Ονομαστικό ρεύμα βραχυκύκλωσης υπό όρους Inc με ασφάλεια σύμφωνα με το πρότυπο IEC/EN 60669-2-46000A/80A gG parallel 16A gG
Εγκατάσταση, τοποθέτηση
-
Ονομαστική ροπή σύσφιξης2,80 - 2,80 Nm
-
Τύπος κάτω σύνδεσης για υλικά ράγαςΒιδωτοί ακροδέκτες
Τάση
-
Ονομαστική τάση λειτουργίας Ue230 - 230 V
-
Τύπος τροφοδοσίας τάσηςAC
-
Ονομαστική τάση μόνωσης Ui440 V
-
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp6.000 V
Χωρητικότητα
-
Αριθμός στοιχείων1
Ασφάλεια
-
Κατηγορία προστασίας (IP)IP20
Συχνότητα
-
Συχνότητα50 - 60 Hz
Διαστάσεις
-
Ύψος83 mm
-
Πλάτος17,50 mm
-
Βάθος68 mm
Εξοπλισμός
-
Αριθμός επαφών NO1
-
Αριθμός επαφών NC0
Συνθήκες χρήσης
-
Θερμοκρασία λειτουργίας-20 - 70 °C
-
Αποθήκευση/μεταφορά θερμοκρασίας-40 - 80 °C
Σύνδεση
-
Εύκαμπτος αγωγός διατομής2.5 - 16 mm²
-
Διατομή άκαμπτου αγωγού2.5 - 25 mm²
Αντοχή
-
Αριθμός μηχανικών λειτουργιών60.000
-
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC21 σε κύκλους λειτουργίας5.000
-
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC22 σε κύκλους λειτουργίας5.000
Ισχύς
-
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In1,10 W
-
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In1,10 W
Συνδεσιμότητα
-
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγαςΕυθυγραμμισμένα τερματικά
-
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγαςΕυθυγραμμισμένα τερματικά
Συμβατότητα
-
Κατάλληλο για ράγα DINΝαί
Περιβαλλοντική αξία
Πιστοποιήσεις και έγγραφα
Λήψεις
-
Εικόνα προϊόντος
-
Product datasheet

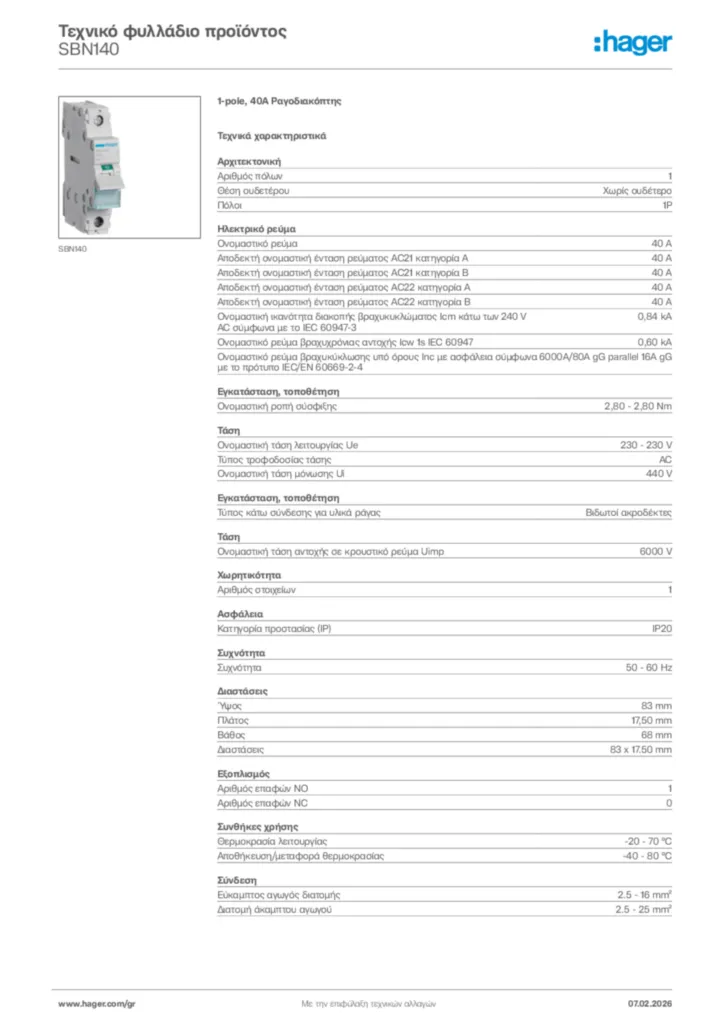

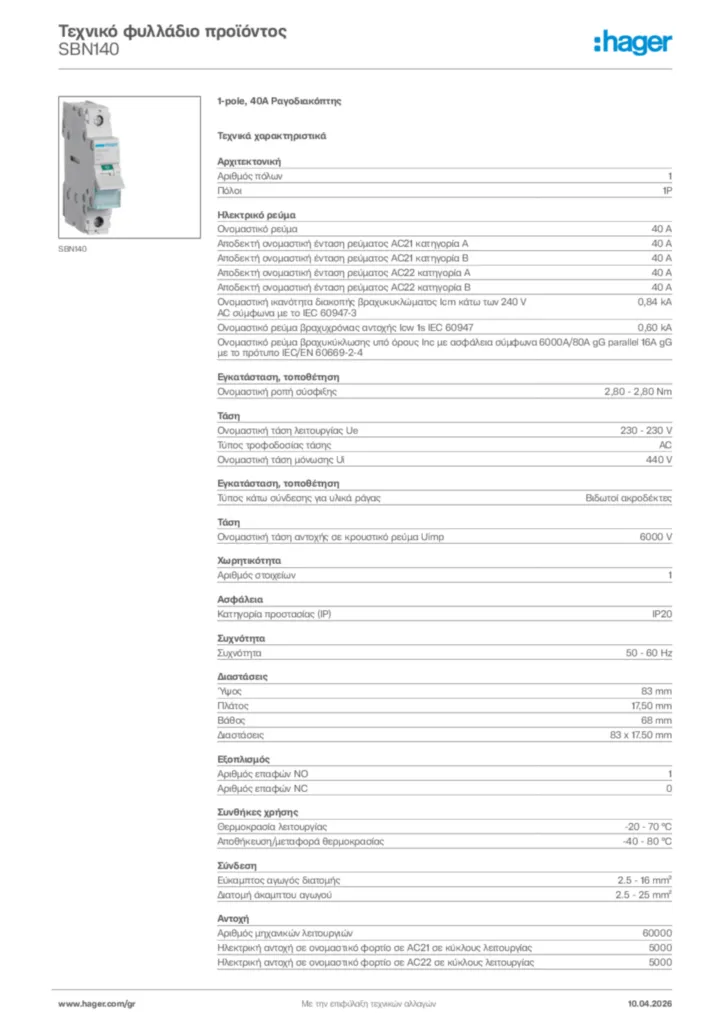

Hager Τεχνικό φυλλάδιο προϊόντος SBN140
1-pole, 40A Ραγοδιακόπτης
PDF -
Product data sheet
UK_PD_TDS_LoadBreakDisconnectors.pdf
Data sheet en-GB 2024-03-22
PDF58,45 kB -
Product licence
Licence for NETHERLANDS
Product licence International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Product licence International 2024-08-09
PDF2,23 MB -
Declaration of conformity
Declaration of conformity en-GB 2025-02-06
PDF990,73 kB
Περισσότερα τεκμηρίωση
