ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ 10KA D 2X3A NDN203A

Name: NDN203A
Brand: Hager
SKU: NDN203A4
Price: 44.98 EUR

EAN

3250614619045

Συσκευασία

6 τμχ

Τιμή

44,98 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Μπάρες γεφύρωσης για υλικά ράγας 4 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα
Διαχωριστικά φάσεων διακοπτών ισχύυος 1 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

3 A
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

15 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

10 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

30 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

15 kA
Ονομαστικό ρεύμα στους -25 °C

3,76 A
Ονομαστικό ρεύμα στους -20°C

3,69 A
Ονομαστικό ρεύμα στους -15 °C

3,63 A
Ονομαστικό ρεύμα στους -10 °C

3,57 A
Ονομαστικό ρεύμα στους -5 °C

3,50 A
Ονομαστικό ρεύμα στους 0°C

3,44 A
Ονομαστικό ρεύμα στους 5 °C

3,38 A
Ονομαστικό ρεύμα στους 10 °C

3,32 A
Ονομαστικό ρεύμα στους 15 °C

3,26 A
Ονομαστικό ρεύμα στους 20°C

3,21 A
Ονομαστικό ρεύμα στους 25 °C

3,15 A
Ονομαστικό ρεύμα στους 30 °C

3 A
Ονομαστικό ρεύμα στους 35 °C

2,97 A
Ονομαστικό ρεύμα στους 40°C

2,93 A
Ονομαστικό ρεύμα στους 45°C

2,91 A
Ονομαστικό ρεύμα στους 50°C

2,87 A
Ονομαστικό ρεύμα στους 55 °C

2,86 A
Ονομαστικό ρεύμα στους 60 °C

2,85 A
Ονομαστικό ρεύμα στους 65 °C

2,84 A
Ονομαστικό ρεύμα στους 70 °C

2,83 A

Πόλοι

2P
Καμπύλη

D

Αριθμός στοιχείων

2

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

10 kA

Ονομαστική τάση λειτουργίας Ue

400 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

AT_GridDistance

60 mm

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

4,41 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

4.000
Αριθμός μηχανικών λειτουργιών

20.000

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

Hager REACH declaration NDN203A

PDF

Hager RoHS report NDN203A

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος NDN203A

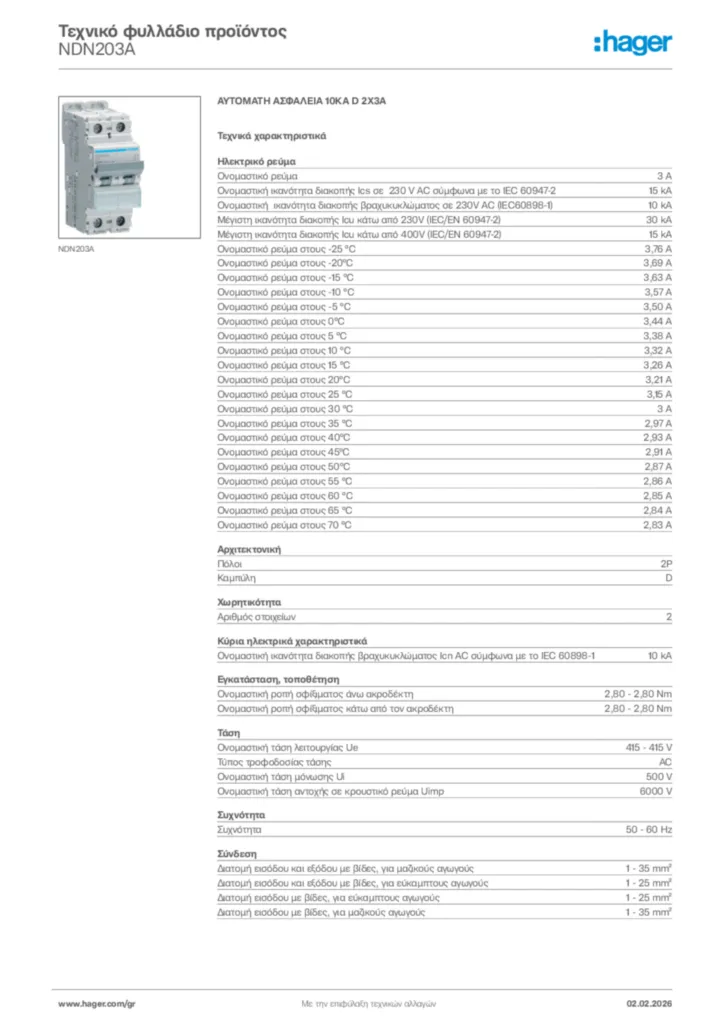

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος NDN203A

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ 10KA D 2X3A

PDF
Product data sheet

UK_PD_TDS_TransformerMotorprotection.pdf

Technical data sheet recommending MCB's for single phase and three phase transformers.

PDF

204,90 kB
Declaration of conformity

EU Declaration of Conformity

Declaration of conformity en-GB 2024-10-02

PDF

650,27 kB

UKCA Declaration of Conformity

Declaration of conformity en-GB 2024-10-02

PDF

653,93 kB
