ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ ΜΕ ΟΡΑΤΕΣ ΕΠΑΦΕΣ 4X160Α HAE416
EAN
3250613140427
Συσκευασία
1 τμχ
Τιμή
216,30 €
/ τμχ
Συνδεθείτε για να δημιουργήσετε μια λίστα προϊόντων
Πρέπει να είστε συνδεδεμένοι στο λογαριασμό σας στο myHager για να δημιουργήσετε λίστες προϊόντων
Ολοκληρώστε το συστημά σας
Προαιρετικά αξεσουάρ
-
Χεριστήρια διακοπτών 1 διαθέσιμα προϊόντα -
Προεκτατικοί άξονες για χειριστήρια διακοπτών 3 διαθέσιμα προϊόντα -
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα -
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα
Ολοκληρώστε το συστημά σας
-
HZC014
ΑΠΟΣΠΩΜΕΝΟ ΧΕΙΡΙΣT. 3Θ. ΔΙΑΚΟΠΤΗΣ 100-160Α
22,32 € / τμχ*
-
HZC114
ΠΡΟΕΚΤΑΤΙΚΟΣ ΑΞΟΝΑΣ 150MM Δ.100-160Α
9,01 € / τμχ* -
HZC115ΠΡΟΕΚΤΑΤΙΚΟΣ ΑΞΟΝΑΣ 200MM Δ.100-160Α
12,50 € / τμχ* -
HZC116ΠΡΟΕΚΤΑΤΙΚΟΣ ΑΞΟΝΑΣ 320MM Δ.100-160Α
20,36 € / τμχ*
-
HZC311
ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ 1NO+1NC 20-160A HAB/HAC/HAD/HIM
26,78 € / τμχ* -
HZC312ΒΟΗΘΗΤΙΚΗ ΕΠΑΦΗ 2NO 20-160A HAB/HAC/HAD/HIM
26,78 € / τμχ*
-
HZC218
ΠΡΟΣΤ/KO ΚΑΛΥΜΜΑ ΑΚΡΟΔΕΚΤΗ 100-160A 4P
26,43 € / Σετ*
Τεχνικές ιδιότητες
Ηλεκτρικό ρεύμα
-
Ονομαστικό ρεύμα160 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC21160 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B160 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B160 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A125 A
-
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B160 A
-
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 690 V AC σύμφωνα με το IEC 60947-37 kA
-
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 609474 kA
-
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw IEC 609474 kA
Σύνδεση
-
Διατομή άκαμπτου αγωγού70 mm²
-
Εύκαμπτος αγωγός διατομής70 mm²
Τάση
-
Ονομαστική τάση μόνωσης Ui800 V
-
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp8.000 V
-
Ονομαστική τάση λειτουργίας Ue380 - 415 V
Ισχύς
-
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In7,50 W
-
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In30 W
-
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC1105.000 W
-
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC2356.000 W
Εξοπλισμός
-
Προαιρετικός έλεγχος με μοτέρΟχι
-
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή0
-
Αριθμός βοηθητικών επαφών ως NC επαφή0
-
Αριθμός βοηθητικών επαφών ως NO επαφή0
Συνθήκες χρήσης
-
Θερμοκρασία λειτουργίας-20 - 70 °C
Κάλυμμα, πόρτα
-
Δυνατότητα κλειδώματοςΝαί
Ασφάλεια
-
Κατηγορία προστασίας (IP)IP20
Αρχιτεκτονική
-
Πόλοι4P
-
Αριθμός πόλων4
-
Στοιχείο ελέγχου/λειτουργίαςΜικρή λαβή αντίχειρα
Συχνότητα
-
Συχνότητα50 - 60 Hz
Λειτουργίες
-
Είναι διακόπτης αντιστροφήςΟχι
-
Έκδοση ως συσκευή έκτακτης ανάγκηςΟχι
-
Έκδοση ως κύριος διακόπτηςΝαί
-
Έκδοση ως διακόπτης συντήρησης/επισκευήςΝαί
-
Έκδοση ως διακόπτης ασφαλείαςΝαί
-
Έκδοση ως compact ασφαλειοαποζεύκτηςΝαί
Εγκατάσταση, τοποθέτηση
-
Ονομαστική ροπή σύσφιξης4 - 4,4 Nm
Χωρητικότητα
-
Αριθμός στοιχείων7,71
Συνδεσιμότητα
-
Είδος σύνδεσηςΒιδωτοί ακροδέκτες
Διαστάσεις
-
Ύψος84 mm
-
Πλάτος135 mm
-
Βάθος132 mm
Περιβαλλοντική αξία
Πιστοποιήσεις και έγγραφα
Λήψεις
-

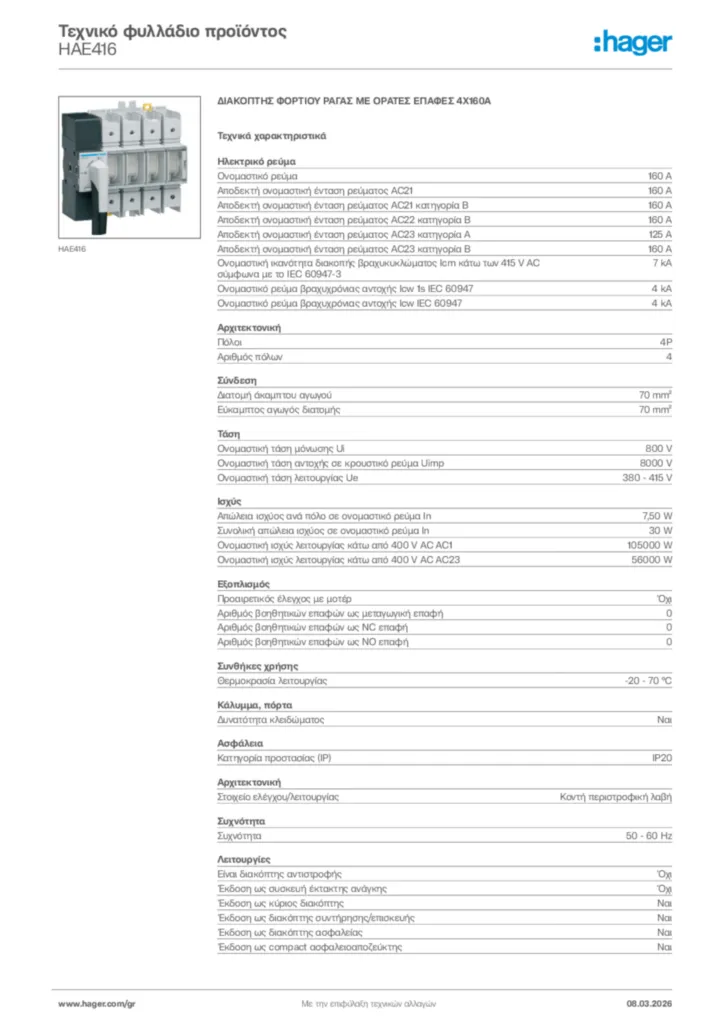

Εικόνα προϊόντος
-
Installation manual
Interrupteur sectionneur coupure visible HAE / 100A-160A
Installation manual en-GB, fr-FR, de-DE 2020-02-17
PDF1,07 MB -
Declaration of conformity
Declaration
Declaration of conformity International 2022-04-13
PDF835,39 kB
Declaration
Declaration of conformity International 2022-09-07
PDF635,00 kB
Περισσότερα τεκμηρίωση
