ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ 3X32Α HAB303

EAN

3250613140243

Συσκευασία

1 τμχ

Τιμή

33,13 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

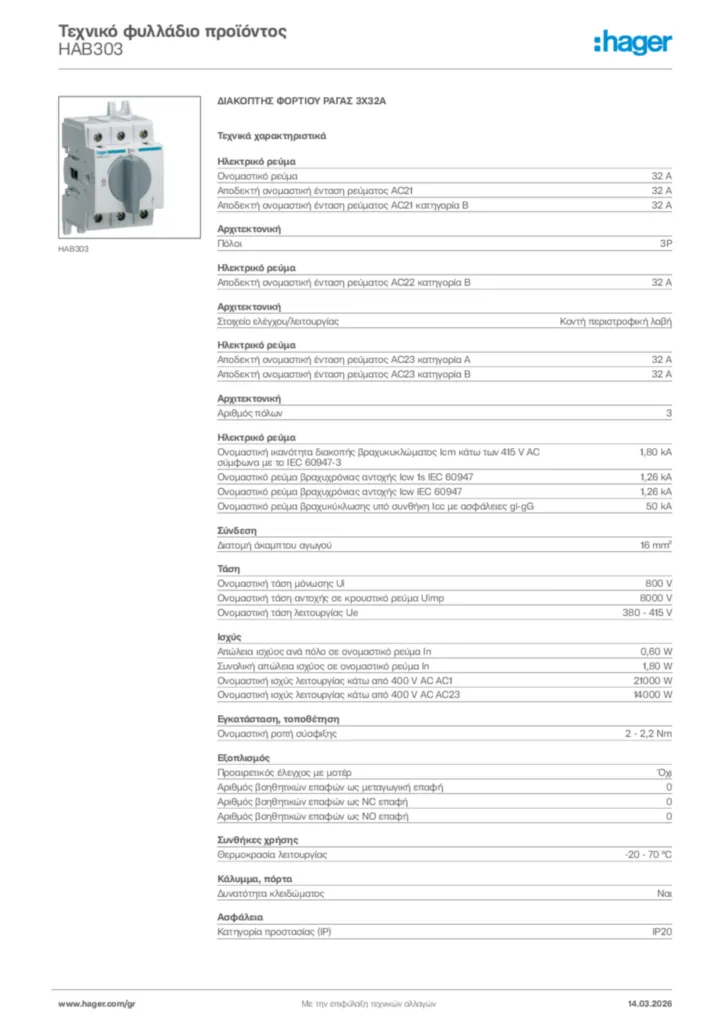

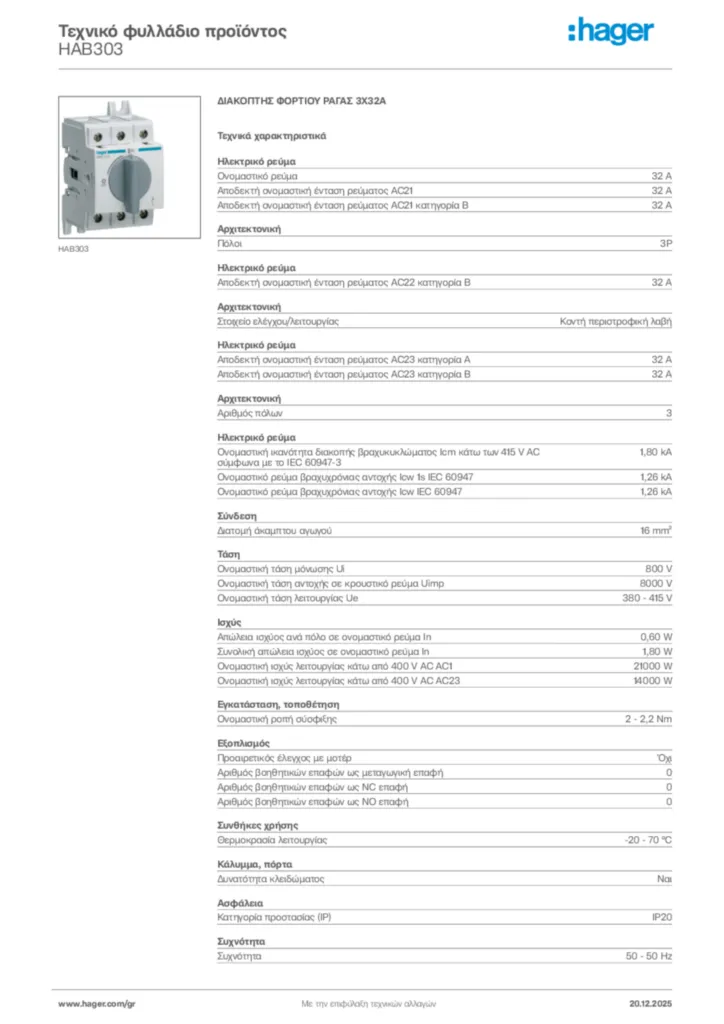

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Χεριστήρια διακοπτών 1 διαθέσιμα προϊόντα
Προεκτατικοί άξονες για χειριστήρια διακοπτών 3 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

32 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21

32 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

32 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

32 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A

32 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B

32 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 690 V AC σύμφωνα με το IEC 60947-3

1,80 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

1,26 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw IEC 60947

1,26 kA

Πόλοι

3P
Στοιχείο ελέγχου/λειτουργίας

Μικρή λαβή αντίχειρα
Αριθμός πόλων

3

Διατομή άκαμπτου αγωγού

16 mm²

Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

380 - 415 V

Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

0,60 W
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

1,80 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC1

21.000 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC23

14.000 W

Ονομαστική ροπή σύσφιξης

2 - 2,2 Nm

Προαιρετικός έλεγχος με μοτέρ

Οχι
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Θερμοκρασία λειτουργίας

-20 - 70 °C

Δυνατότητα κλειδώματος

Ναί

Κατηγορία προστασίας (IP)

IP20

Συχνότητα

50 - 50 Hz

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Είναι διακόπτης αντιστροφής

Οχι
Έκδοση ως συσκευή έκτακτης ανάγκης

Οχι
Έκδοση ως κύριος διακόπτης

Ναί
Έκδοση ως διακόπτης συντήρησης/επισκευής

Ναί
Έκδοση ως διακόπτης ασφαλείας

Ναί
Έκδοση ως compact ασφαλειοαποζεύκτης

Ναί

Αριθμός στοιχείων

2,57

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Συμμόρφωση με τον κανονισμό REACH Ναί

Πιστοποιήσεις και έγγραφα

REACH declaration HAB303 (english)

PDF

103,10 kB

RoHS declaration HAB303 (english)

PDF

103,59 kB

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HAB303
Installation manual

Installation manual International 2022-04-08

PDF

1,72 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-04-13

PDF

835,39 kB

Declaration

Declaration of conformity International 2022-09-07

PDF

635,00 kB

Περισσότερα τεκμηρίωση
