EAN

3250613140441

Συσκευασία

1 τμχ

ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ 3X125Α HAD312

Name: HAD312
Brand: Hager
SKU: HAD312
Price: 124 EUR

Τιμή

124,00 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προεκτατικοί άξονες για χειριστήρια διακοπτών 3 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Χεριστήρια διακοπτών 1 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A

100 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B

100 A
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

2,75 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw IEC 60947

2,75 kA
Ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Icc με ασφάλειες gl-gG

25 kA

Στοιχείο ελέγχου/λειτουργίας

Κοντή περιστροφική λαβή
Αριθμός πόλων

3

Διατομή άκαμπτου αγωγού

70 mm²

Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

380 - 415 V

Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

7,10 W
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

21,30 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC1

82.000 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC23

56.000 W

Ονομαστική ροπή σύσφιξης

4 - 4,4 Nm

Προαιρετικός έλεγχος με μοτέρ

Οχι
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Θερμοκρασία λειτουργίας

-20 - 70 °C

Δυνατότητα κλειδώματος

Ναί

Κατηγορία προστασίας (IP)

IP20

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Είναι διακόπτης αντιστροφής

Οχι
Έκδοση ως συσκευή έκτακτης ανάγκης

Οχι
Έκδοση ως κύριος διακόπτης

Ναί
Έκδοση ως διακόπτης συντήρησης/επισκευής

Ναί
Έκδοση ως διακόπτης ασφαλείας

Ναί
Έκδοση ως compact ασφαλειοαποζεύκτης

Ναί

Αριθμός στοιχείων

4,45

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Πιστοποιήσεις και έγγραφα

Hager REACH declaration HAD312

PDF

Hager RoHS report HAD312

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HAD312

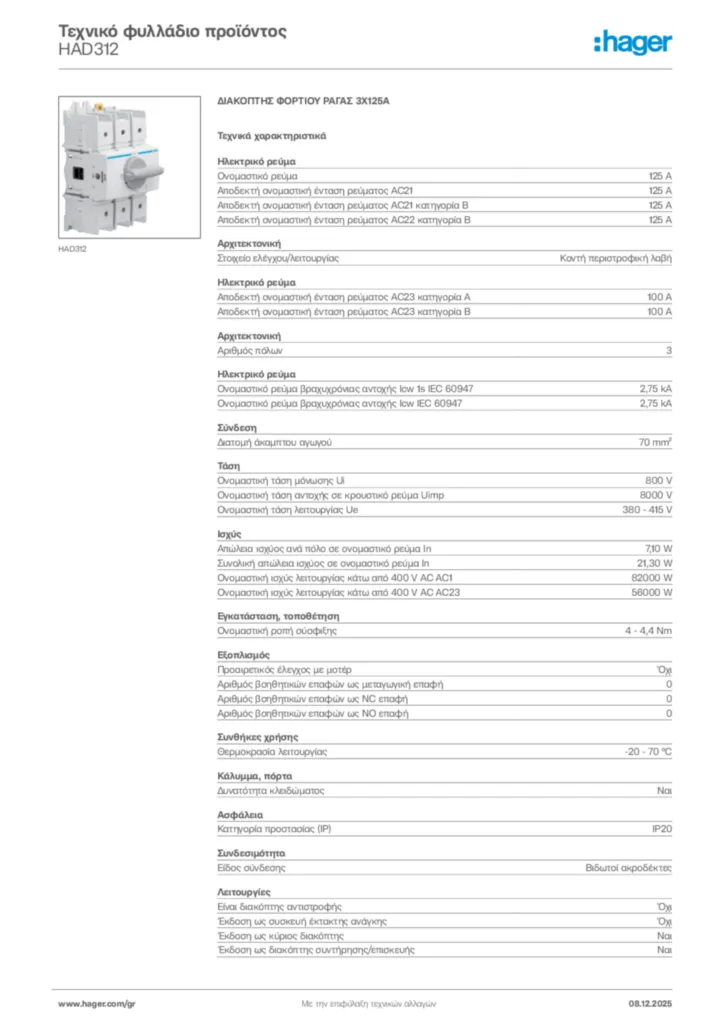

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HAD312

ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ 3X125Α

PDF
Installation manual

Installation manual International 2022-04-08

PDF

2,05 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-04-13

PDF

835,39 kB

Declaration of conformity en-GB 2025-11-21

PDF

604,46 kB
