EAN

3250613140410

Συσκευασία

1 τμχ

ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ ΜΕ ΟΡΑΤΕΣ ΕΠΑΦΕΣ 4X125Α HAE412

Τιμή

162,81 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Προεκτατικοί άξονες για χειριστήρια διακοπτών 3 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα
Χεριστήρια διακοπτών 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B

125 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 415 V AC σύμφωνα με το IEC 60947-3

7 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

4 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw IEC 60947

4 kA

Διατομή άκαμπτου αγωγού

70 mm²
Εύκαμπτος αγωγός διατομής

70 mm²

Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

380 - 415 V

Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

4,60 W
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

18,40 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC1

82.000 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC23

56.000 W

Προαιρετικός έλεγχος με μοτέρ

Οχι
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Θερμοκρασία λειτουργίας

-20 - 70 °C

Δυνατότητα κλειδώματος

Ναί

Κατηγορία προστασίας (IP)

IP20

Πόλοι

4P
Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Κοντή περιστροφική λαβή

Συχνότητα

50 - 60 Hz

Είναι διακόπτης αντιστροφής

Οχι
Έκδοση ως συσκευή έκτακτης ανάγκης

Οχι
Έκδοση ως κύριος διακόπτης

Ναί
Έκδοση ως διακόπτης συντήρησης/επισκευής

Ναί
Έκδοση ως διακόπτης ασφαλείας

Ναί
Έκδοση ως compact ασφαλειοαποζεύκτης

Ναί

Ονομαστική ροπή σύσφιξης

4 - 4,4 Nm

Αριθμός στοιχείων

7,71

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ύψος

84 mm
Πλάτος

135 mm
Βάθος

132 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Σύμφωνο με REACh - Χωρίς SVHC Ναι

Πιστοποιήσεις και έγγραφα

Hager REACH declaration HAE412

PDF

Hager RoHS report HAE412

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HAE412
Product datasheet

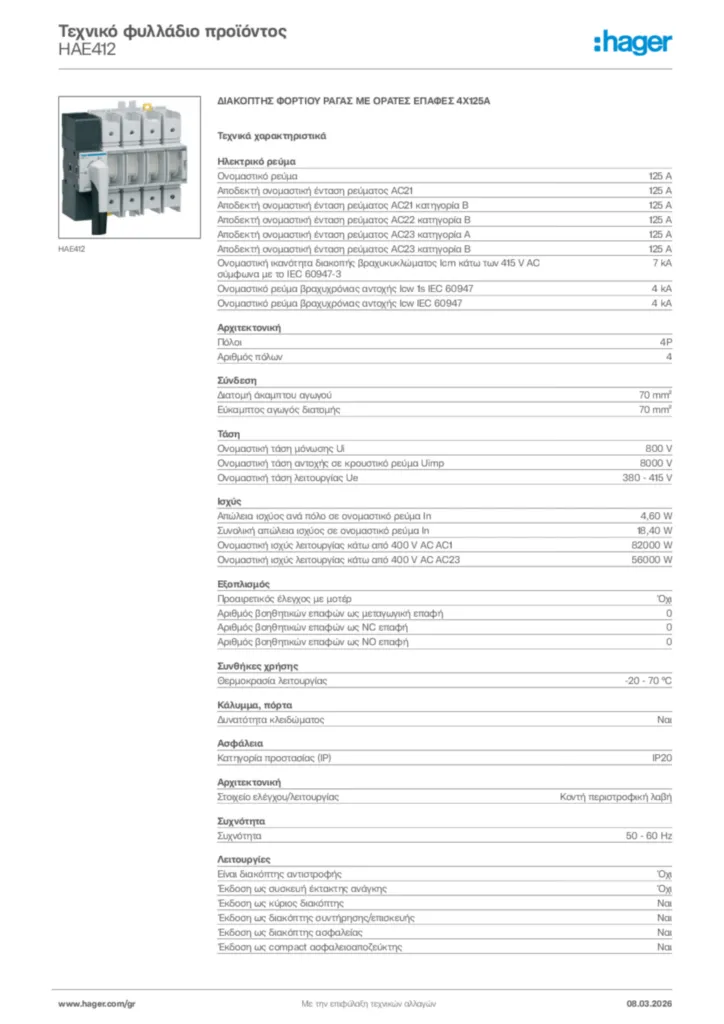

Hager Τεχνικό φυλλάδιο προϊόντος HAE412

ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ ΜΕ ΟΡΑΤΕΣ ΕΠΑΦΕΣ 4X125Α

PDF
Installation manual

Interrupteur sectionneur coupure visible HAE / 100A-160A

Installation manual en-GB, fr-FR, de-DE 2020-02-17

PDF

1,07 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-04-13

PDF

835,39 kB

Declaration of conformity en-GB 2025-11-21

PDF

604,46 kB
