ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ ΟΡ. ΕΠΑΦ. 3x125Α • HAE312 | Hager

Η JavaScript φαίνεται να είναι απενεργοποιημένη στο πρόγραμμα περιήγησης σας. Για την καλύτερη εμπειρία στην ιστοσελίδα μας, βεβαιωθείτε πως θα ενεργοποιήσετε την Javascript στο πρόγραμμα περιήγησης σας.

ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ ΡΑΓΑΣ ΜΕ ΟΡΑΤΕΣ ΕΠΑΦΕΣ 3X125Α HAE312

EAN

3250613140311

Συσκευασία

1 τμχ

Τιμή

132,14 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

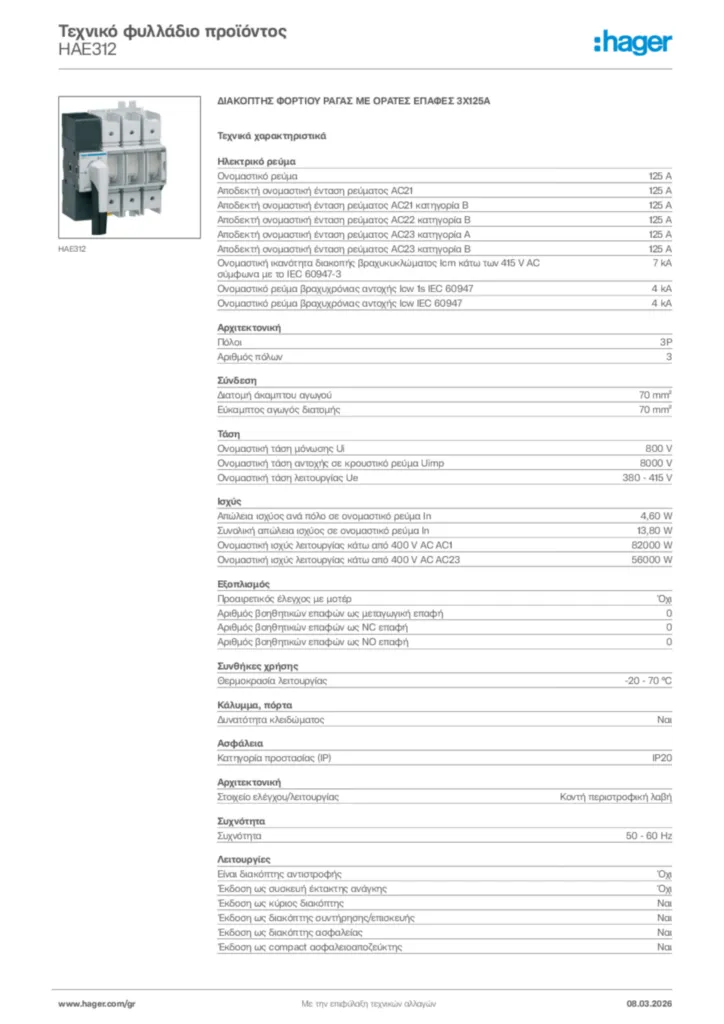

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Χεριστήρια διακοπτών 1 διαθέσιμα προϊόντα
Προεκτατικοί άξονες για χειριστήρια διακοπτών 3 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία A

125 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B

125 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 690 V AC σύμφωνα με το IEC 60947-3

7 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

4 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw IEC 60947

4 kA

Διατομή άκαμπτου αγωγού

70 mm²
Εύκαμπτος αγωγός διατομής

70 mm²

Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

380 - 415 V

Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

4,60 W
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

13,80 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC1

82.000 W
Ονομαστική ισχύς λειτουργίας κάτω από 400 V AC AC23

56.000 W

Προαιρετικός έλεγχος με μοτέρ

Οχι
Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Θερμοκρασία λειτουργίας

-20 - 70 °C

Δυνατότητα κλειδώματος

Ναί

Κατηγορία προστασίας (IP)

IP20

Πόλοι

3P
Αριθμός πόλων

3
Στοιχείο ελέγχου/λειτουργίας

Μικρή λαβή αντίχειρα

Συχνότητα

50 - 60 Hz

Είναι διακόπτης αντιστροφής

Οχι
Έκδοση ως συσκευή έκτακτης ανάγκης

Οχι
Έκδοση ως κύριος διακόπτης

Ναί
Έκδοση ως διακόπτης συντήρησης/επισκευής

Ναί
Έκδοση ως διακόπτης ασφαλείας

Ναί
Έκδοση ως compact ασφαλειοαποζεύκτης

Ναί

Ονομαστική ροπή σύσφιξης

4 - 4,4 Nm

Αριθμός στοιχείων

6,22

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ύψος

84 mm
Πλάτος

109 mm
Βάθος

132 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Συμμόρφωση με τον κανονισμό REACH Ναί

Πιστοποιήσεις και έγγραφα

REACH declaration HAE312 (english)

PDF

103,10 kB

RoHS declaration HAE312 (english)

PDF

103,59 kB

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HAE312
Installation manual

Interrupteur sectionneur coupure visible HAE / 100A-160A

Installation manual en-GB, fr-FR, de-DE 2020-02-17

PDF

1,07 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-04-13

PDF

835,39 kB

Declaration

Declaration of conformity International 2022-09-07

PDF

635,00 kB

Περισσότερα τεκμηρίωση
