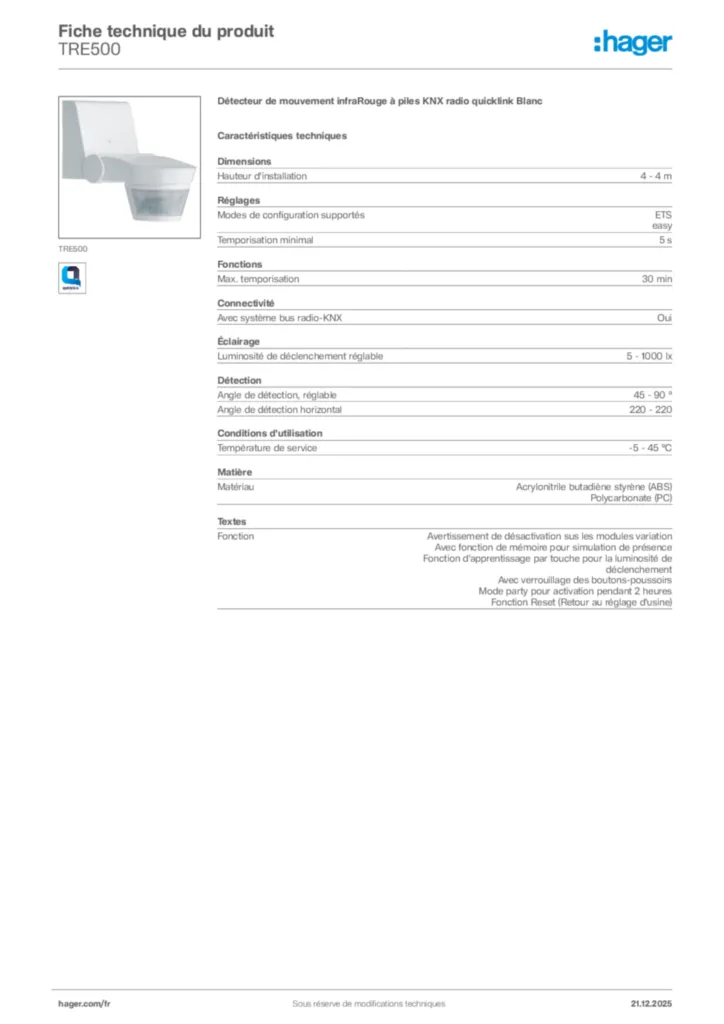

Architecture | |
---|---|
Système bus | KNX |
Fonctions | |
Mode de fonctionnement | mode de fonctionnement piloté par µ-processeur |
Fonctions supplémentaires ETS | fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche;arrêt, poussoir, affichage d'état, valeur de variation, affichage de luminosité, appel de scène mouvement, appel de scène aucun mouvement |
Fonction | fonction Reset (Retour au réglage d'usine) ; mode party pour activation pendant 2 heures ; avec fonction de mémoire pour simulation de présence ; avec verrouillage des boutons-poussoirs ; avertissement de désactivation sus les modules variation ;... |
Scènes de lumière | appel des scènes par appareils radio KNX ; mémorisation des scènes verrouillable |
Fonctions quicklink | Fonctions quicklink : commutation, variation, 2 scènes, temporisation, poussoir NO, mémoire, commande forcée, maître-esclave |
Compatibilité | |
Poste auxiliaire | commande des postes auxiliaires en option via poussoir d'installation |
Commandes & indicateurs | |
Utilisation | contrôlable à distance par émetteur quicklink |
Touche / bouton | avec touche de configuration et de fonction ; avec touche pour Marche ; Arrêt ; Automatique ; Mémoire ; Fonction réception |
Connectivité | |
Nbre d'entrées binaires | 1 |
Protocole radio | Radio KNX |
Catégorie du récepteur | 2 |
Dimensions | |
Profondeur de montage | 34 mm |
Fréquence | |
Fréquence d'émission radio | 868.3 MHz |
Puissance | |
Puissance d'émission radio | < 10 mW |
Mesures | |
Humidité relative de l'air (sans condensation) | 0/65 % (sans condensation) |
Méthode de détection | infra-rouge |
Détection | |
Nombre de niveaux de détection | 2 |
Distance de détection frontale | 16 m |
Distance de détection latérale | 10 m |
Angle de détection vertical | 90 ° |
Angle de détection, réglable | chaque coté ≈ 45/90 ° |
Diamètre de la zone de détection au sol | 12 m |
Matières | |
Couleur RAL | RAL 9010 - Blanc pur |
Matière | PC-ABS |
Aspect de la surface | brillant |
Gestion de l'éclairage | |
Luminosité de déclenchement, réglable | ≈ 5/1000 lx , lumière du jour |
Gestion de l'éclairage LED | |
LED | indicateur LED de compatibilité entre le module et le module de commande ; avec LED de configuration et de fonction ; avec LED de fonctionnement et d'état verte ; rouge ; orange |
Installation, montage | |
Hauteur de montage maximum | 4 m |
Connexion | |
Raccordement de bus | intégration via la passerelle TP;radio KNX en saillie dans le système TP KNX |
Configuration | |
Sensibilité de déclenchement, réglable | 10/100 % |
Durée de commutation, réglable | ≈ 1 s/3 h |
Avertissement de désactivation sur valeur de variation 50 % pour | 30 s |
Equipement | |
Nombre de canaux radio | 1 |
Nombre de voies | 1 |
Nombre de liens quicklink | max. 20 émetteurs;récepteurs |
Transmitter duty cycle | 1 % |
Angle de détection horizontal | 220 ° |
Sécurité | |
Protection | avec protection de démontage |
Conditions d'utilisation | |
Température de service | -5/45 °C |
Consommation énergétique | faible besoin en énergie propre |
Pictogrammes | |
Symboles d`application | QUICKLINK-LOGO__APP-SYMBOL.EPS |
