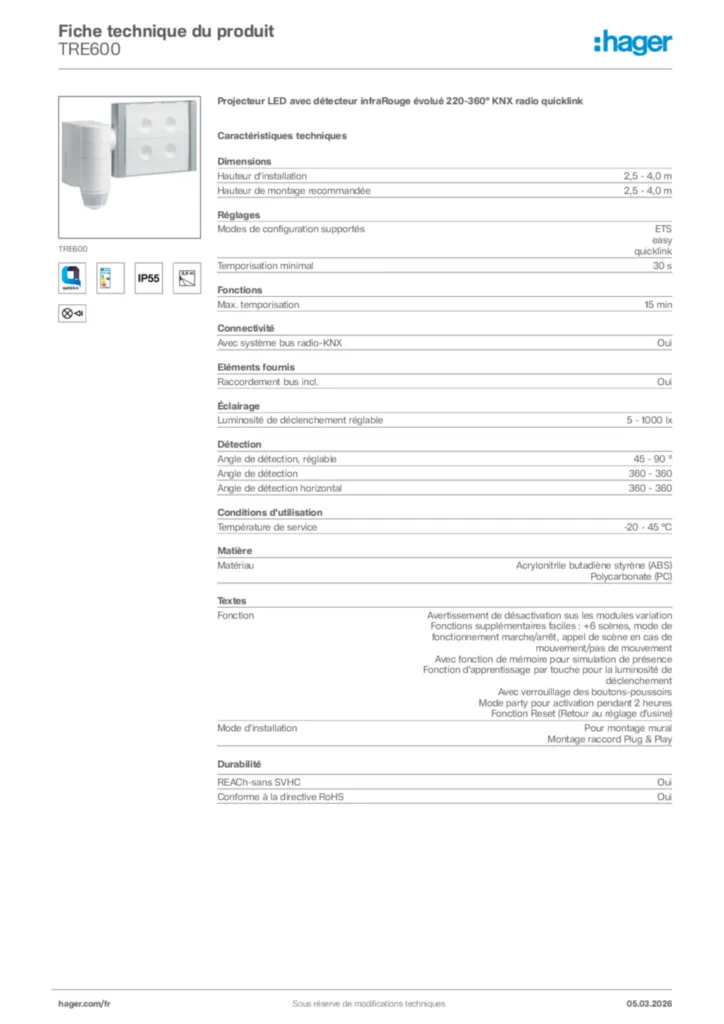

TRE600

Projecteur LED avec détecteur infraRouge évolué 220-360° KNX radio quicklink
EAN
3250617579346
Quantité du produit
1
Prix*
408,44 € HT/pièce*
Architecture
Système busKNX
Fonctions
Mode de fonctionnementmode de fonctionnement piloté par µ-processeur
Fonctions supplémentaires ETSfonctions supplémentaires ETS : mode de fonctionnement marche;arrêt, poussoir, valeur de variation, affichage de luminosité, appel de scène mouvement, appel de scène aucun mouvement
FonctionFonctions supplémentaires easy : +6 scènes, mode de fonctionnement marche  ;  arrêt, appel de scène mouvement ; aucun mouvement ; fonction Reset (Retour au réglage d'usine) ; avec fonction de mémoire pour simulation de présence ; mode part...
Scènes de lumièreappel des scènes par appareils radio KNX ; mémorisation des scènes verrouillable
Fonctions quicklinkFonctions quicklink : commutation, variation, 2 scènes, temporisation, poussoir NO, mémoire, commande forcée, maître-esclave
Compatibilité
Poste auxiliairecommande des postes auxiliaires en option via poussoir d'installation
Commandes & indicateurs
Utilisationcontrôlable à distance par émetteur quicklink
Touche / boutonavec touche de configuration et de fonction ; avec touche pour Marche ; Arrêt ; Automatique ; Mémoire ; Fonction réception
Connectivité
Nbre d'entrées binaires1
Protocole radioRadio KNX
Catégorie du récepteur2
Principales caractéristiques électriques
Fréquence assignée50;60 Hz
Dimensions
Hauteur de montage recommandée2.5/4 m
Hauteur de montage nominale2.5 m
Fréquence
Fréquence d'émission radio868.3 MHz
Puissance
Puissance d'émission radio< 10 mW
Endurance
Transmitter duty cycle1 %
Mesures
Humidité relative de l'air (sans condensation)0/65 % (sans condensation)
Méthode de détectioninfra-rouge
Portée
Portée frontale≈ 12 m
Portée latérale≈ 8 m
Porte, couvercle
Plaquesavec cache rapporté pour limitation de la plage de détection
Détection
Nombre de niveaux de détection2
Distance de détection frontale12 m
Distance de détection latérale8 m
Angle de détection360 °
Angle de détection vertical100 °
Angle de détection, réglablechaque coté ≈ 45/90 °
Diamètre de la zone de détection au sol16 m
Matières
Couleur RALRAL 9010 - Blanc pur
Matière PC-ABS
Aspect de la surfacemat
Gestion de l'éclairage
Luminosité de déclenchement, réglable≈ 5/1000 lx , lumière du jour
Flux lumineux3400 lm
Gestion de l'éclairage LED
Puissance éclairage lampes LED60 W
LEDavec LED de fonctionnement et d'état verte ; rouge ; orange ; avec LED de configuration et de fonction
Installation, montage
Hauteur de montage maximum4 m
Mode de montagepour montage mural ; montage raccord Plug & Play
Connexion
Section de conducteur (flexible)1/1.5 mm²
Section de conducteur (rigide)1/1.5 mm²
Type de raccordementavec borne Sanvis
Raccordement de busintégration via la passerelle TP;radio KNX en saillie dans le système TP KNX
Configuration
Sensibilité de déclenchement, réglable10/100 %
Durée de commutation, réglable≈ 5 s/15 mn
Avertissement de désactivation sur valeur de variation 50 % pour30 s
Eléments fournis
Raccordement bus incl.Oui
Equipement
Nombre de canaux radio1
Nombre de voies1
Nombre de liens quicklinkmax. 20 émetteurs;récepteurs
Transmitter duty cycle1 %
Angle de détection horizontal360 °
Inclinabledétecteur inclinable ; Projecteur LED réglable à l'horizontale à 180° ; Projecteur LED réglable à la verticale à 340°
Sécurité
Protectionavec protection contre le rampement bas
Conditions d'utilisation
Température de service-20/45 °C
Consommation énergétiquefaible besoin en énergie propre
Pictogrammes
Symboles d`applicationQUICKLINK-LOGO__APP-SYMBOL.EPS | WAECHTERSYMBOL-2-5M__APP-SYMBOL.EPS
Classes/types de protectionIP55__PROTECTION-SYMBOL.EPS
Symboles indicateur de commutation non standardLAMPE-MIT-PIR-WAECHTER__WIRING-SYMBOL.EPS
