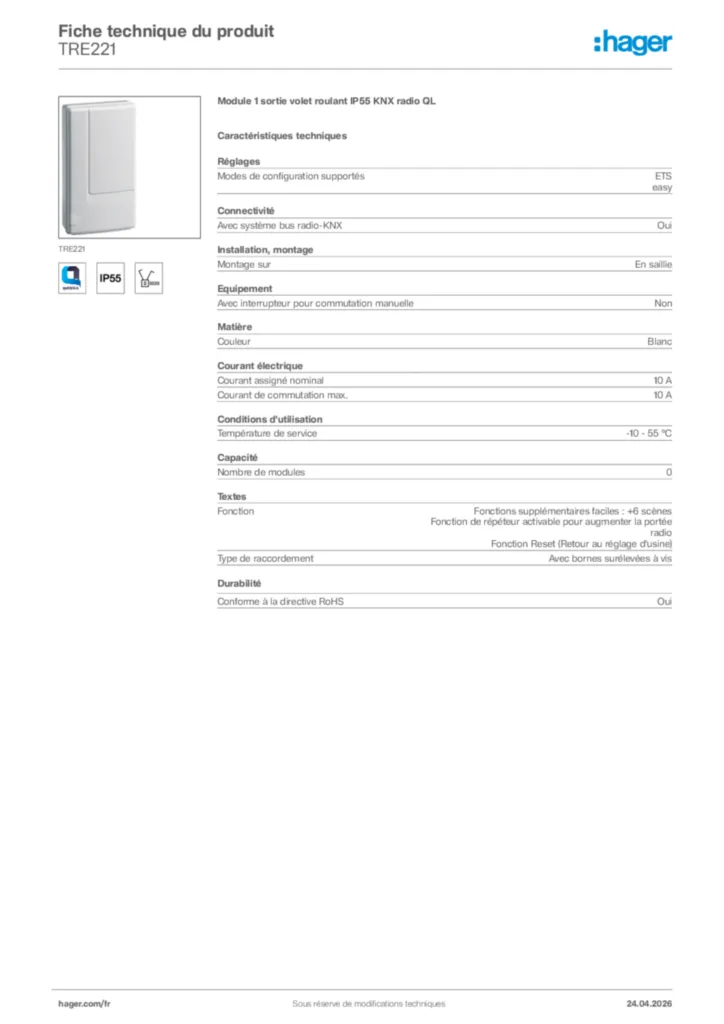

TRE221

Module 1 sortie volet roulant IP55 KNX radio QL
EAN
3250615989321
Quantité
1
Prix*
216,00 € HT*
  • Architecture
    • Système bus
      KNX
    • Nombre de sorties stores volet roulant
      1
  • Fonctions
    • Module de bus amovible
      Non
    • Fonctions supplémentaires ETS
      fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement, affichage d'état, 2 alarmes
    • Fonction
      fonction Reset (Retour au réglage d'usine) ; fonction de répéteur activable pour augmenter la portée radio ; Fonctions supplémentaires easy : +6 scènes
    • Scènes de lumière
      mémorisation des scènes verrouillable ; appel des scènes par appareils radio KNX
    • Fonctions quicklink
      fonctions quicklink : store, 2 scènes, commande forcée, poussoir montée;descente
  • Modèle
    • Type de commutation
      avec 2 contacts à relais verrouillés mécaniquement et électroniquement l'un par rapport à l'autre
  • Commandes & indicateurs
    • Voyant lumineux
      oui
    • Touche / bouton
      avec touche de configuration et de fonction
  • Connectivité
    • Système bus, bus radio
      Yes
    • Système bus LON
      Non
    • Système bus Powernet
      Non
    • Protocole radio
      Radio KNX
    • Catégorie du récepteur
      2
  • Principales caractéristiques électriques
    • Fréquence assignée
      50 Hz
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension de service
      230 V AC
    • Tension d'alimentation du système
      230V AC
  • Intensité du courant
    • Nombre de circuits d'entrée
      0
    • Courant de signal d'entrée
      33 µA
    • Courant de commutation max.
      10 A
    • Courant de commutation
      10 A
  • Dimensions
    • Longueur
      150 mm
    • Largeur
      85 mm
  • Fréquence
    • Fréquence de réception radio
      868.3 MHz
    • Fréquence d’émission/de réception radio
      868.3 MHz
  • Puissance
    • Puissance d'emploi à 230V en AC1
      2000 W
  • Endurance
    • Transmitter duty cycle
      1 %
  • Mesures
    • Humidité relative de l'air (sans condensation)
      0/65 % (sans condensation)
  • Matières
    • Aspect de la surface
      mat
  • Gestion de l'éclairage LED
    • LED
      avec LED de configuration et de fonction ; avec LED de contrôle (relais fermé)
  • Connexion
    • Type de connexion
      cage à vis
    • Type de raccordement
      avec bornes surélevées à vis
    • Raccordement de bus
      intégration via la passerelle TP;radio KNX en saillie dans le système TP KNX
  • Câble
    • Antitraction
      avec plaque de montage et supports de câbles
  • Configuration
    • Modes de configuration supportés
      system , easy , PB
    • Réglage des lamelles par durée du signal
      < 1 s
    • Programmation
      configuration quicklink sans outil par touches et affichage LED
  • Equipement
    • Nombre de liens quicklink
      max. 20 émetteurs;récepteurs
    • Expansibilité modulaire
      Non
    • Automaintien de 2 min. par durée du signal
      > 1 s
    • Transmitter duty cycle
      1 %
    • Temps de commutation en cas de modification du sens
      < 0.6 s
  • Conditions d'utilisation
    • Consommation énergétique
      faible besoin en énergie propre
