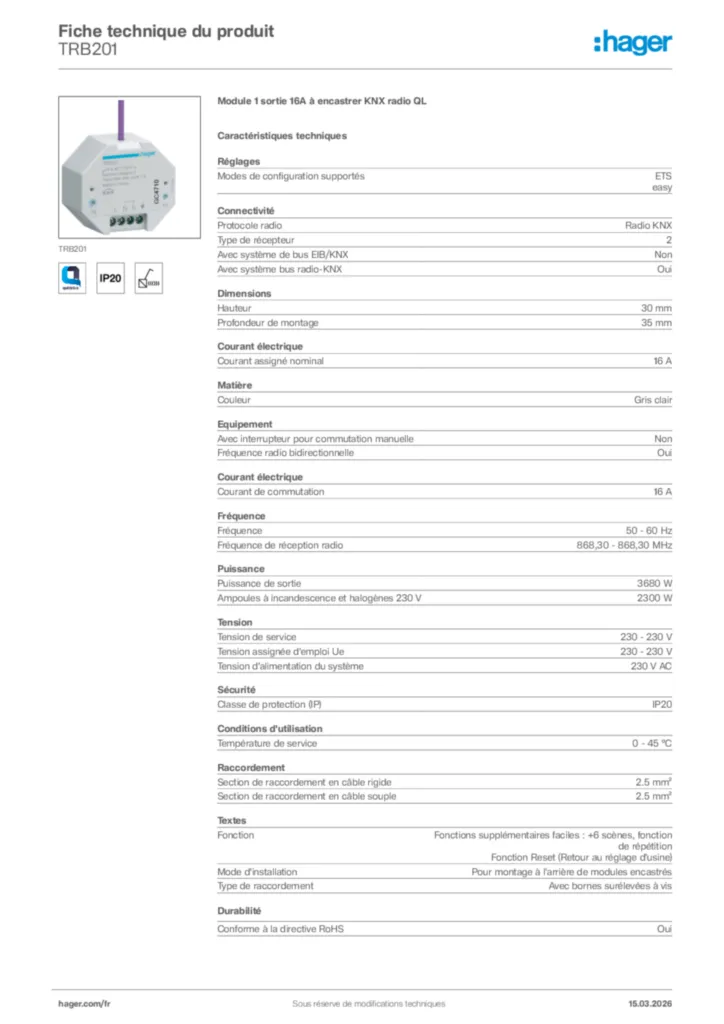

TRB201

Module 1 sortie 16A à encastrer KNX radio QL
EAN
3250615989314
Quantité
1
Prix*
127,04 € HT/pièce*
Architecture
Nombre de sorties1
Système busKNX
Fonctions
Fonctions supplémentaires ETSFonctions supplémentaires ETS : +6 scènes, fonction de répéteur
FonctionFonctions supplémentaires easy : +6 scènes, fonction de répéteur ; fonction Reset (Retour au réglage d'usine)
Scènes de lumièreappel des scènes par appareils radio KNX ; mémorisation des scènes verrouillable
Fonctions quicklinkfonctions quicklink : commutation, 2 scènes, temporisation, poussoir NO, commande forcée
Commandes & indicateurs
Voyant lumineuxoui
Touche / boutonavec touche de configuration et de fonction
Connectivité
Système bus, bus radioYes
Système bus LONNon
Système bus PowernetNon
Protocole radioRadio KNX
Catégorie du récepteur2
Tension
Tension d'alimentation du système230V AC
Intensité du courant
Nombre de circuits d'entrée0
Courant traversant max16 A
Courant admissible en AC1 pour le contact voie ou zone 116 A
Dimensions
Ø53 mm
Dimensions (LLxllxhh)48 x 53 x 30 mm
Fréquence
Fréquence de transmission868 MHz
Fréquence de réception radio868.3 MHz
Fréquence d’émission/de réception radio868.3 MHz
Puissance
Puissance consommée3 VA
Puissance dissipée totale sous IN2 W
Charge CNon
Transformateurs conventionnels1500 VA
Transformateurs électroniques1500 W
Puissance d'émission radio< 10 mW
Mesures
Humidité relative de l'air (sans condensation)0/65 % (sans condensation)
Détection
Dimensions du capteur (Ø x H)53/30 mm
Matières
Aspect de la surfacemat
Gestion de l'éclairage
Lampes fluorescentes avec ballasts électroniques (BE)450 W
- non compensées800 W
Gestion des ampoules fluorescentes
Lampes à économie d'énergie100 W
P max. avec tubes fluo duo comp. série1008 W
Lampes fluocompactes100 W
Lampes fluorescentes à compensation parallèle250 W
Gestion de l'éclairage LED
LEDavec LED de configuration et de fonction ; avec LED de contrôle et d'état de la transmission marche ; arrêt
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V2300 W
P max. avec lampes à incandescence2300 W
Installation, montage
Mode de montagepour montage à l'arrière de modules encastrés
Connexion
Section de raccordement en câble souple2,5mm²
Section de raccordement en câble rigide2,5mm²
Type de contact1F
Type de raccordementavec bornes surélevées à vis
Raccordement de busintégration via la passerelle TP;radio KNX en saillie dans le système TP KNX
Configuration
Modes de configuration supportéssystem , easy , PB
Programmationconfiguration quicklink sans outil par touches et affichage LED
Eléments fournis
Raccordement bus incl.Non
Equipement
Nombre de canaux radio1
Différentes phases raccordablesNon
Nombre de liens quicklinkmax. 20 émetteurs;récepteurs
Expansibilité modulaireNon
Transmitter duty cycle1 %
Conditions d'utilisation
Température de service0/45 °C
Température de stockage-20/70 °C
Consommation énergétiquefaible besoin en énergie propre
Pictogrammes
