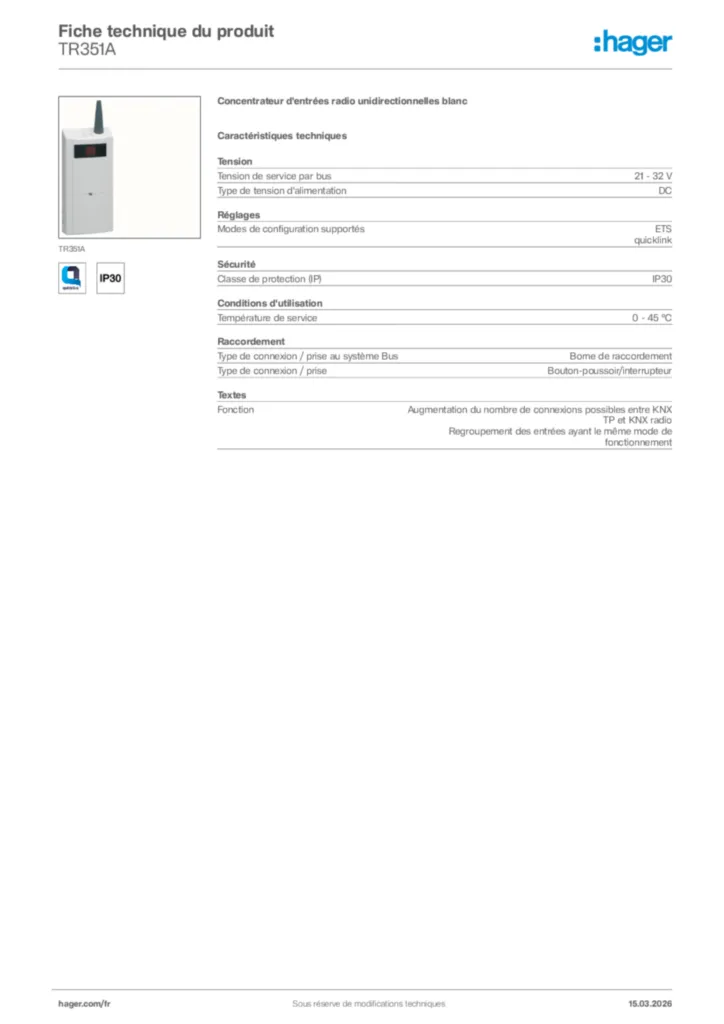

Je cherche une documentationTR351A
Concentrateur d'entrées radio unidirectionnelles blanc
EAN
3250615989550
Quantité
1
Prix*
321,50 € HT/pièce*
- Architecture
- Mode de fixation
- en saillie
-
- Fonctions
- Fonction
- augmentation du nombre de connexions possibles entre KNX TP et KNX radio
- regroupement des entrées ayant le même mode de fonctionnement
-
- Commandes & indicateurs
- Affichage / Afficheur
- afficheur LCD pour la mise en service et le diagnostic du système
- Touche / bouton
- avec touche de configuration et de fonction
-
- Connectivité
- Catégorie du récepteur
- 2
- Radio
- programmation des composants radio avec les touches et l'afficheur
- max. 24 canaux avec mise en service avec TX100
- max. 32 canaux avec mise en service avec l'ETS
- Interface
- Interface entre appareils KNX-TP et KNX radio
-
- Principales caractéristiques électriques
- Fréquence assignée
- 868,3 MHz
-
- Tension
- Tension de service par bus
- 21…32 V DC
-
- Intensité du courant
- Nombre de circuits d'entrée
- 32
-
- Dimensions
- Dimensions (LLxllxhh)
- 203 x 77 x 26,5 mm
-
- Fréquence
- Fréquence de transmission
- 868 MHz
- Fréquence de réception radio
- 868.3 MHz
-
- Puissance
- Puissance dissipée totale sous IN
- 2 W
-
- Matières
- Couleur
- blanc polaire
- Couleur RAL
- RAL 9010 - Blanc pur
-
- Gestion de l'éclairage LED
- LED
- avec 2 LED
-
- Connexion
- Type de connexion au Bus
- bornes de raccordement TG008
- Raccordement de bus
- raccordement du bus sur la borne de raccordement KNX
-
- Configuration
- Programmation
- configuration quicklink sans outil par touches et affichage LED
-
- Equipement
- Nombre d'entrée de canaux radio
- max. 32
-
- Conditions d'utilisation
- Température de service
- 0…45 °C
- Consommation énergétique
- faible besoin en énergie propre
-
- Instructions
- Texte d'indication
- Comme coupleur de lignes pour l'extension d'une installation KNX avec une ligne radio KNX.
- Comme interface de programmation : Dans les installations radio KNX simples, la passerelle TP/radio KNX en saillie peut être retiré après le paramétrage.
-
