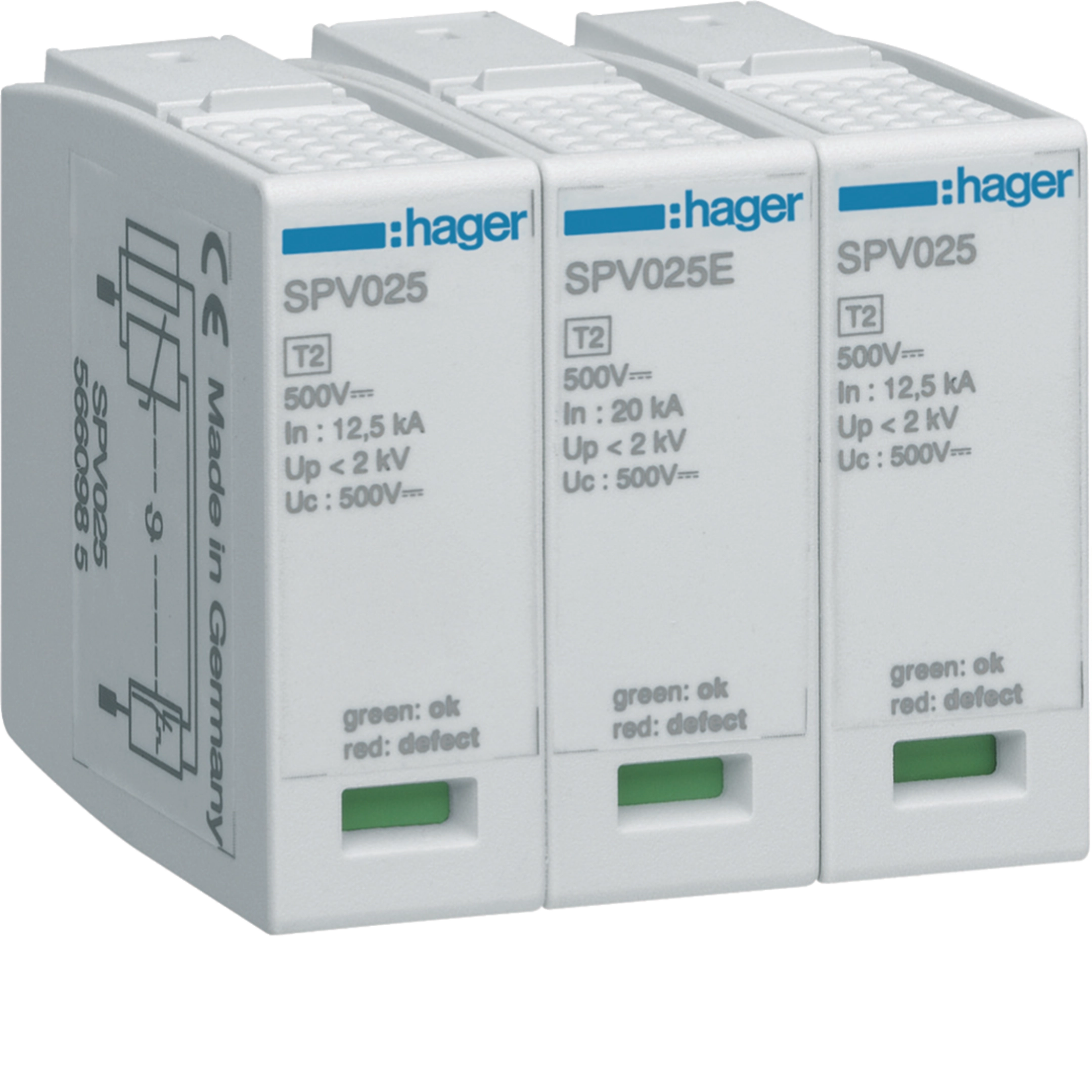

Cartouche + - pour SPV325 SPV025
EAN
3250615660985
Conditionnement
1 Pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue1 000 - 1 000 V
-
Tension maximale de régime permanent Uc suivant IEC 61643-1585 V
-
Niveau de protection Up IEC 61643-11,9 kV
-
Niveau de protection Up L-PE/N-PE selon IEC 61643-111,9 kV
-
Niveau de protection Up L-N/PEN selon IEC 61643-111 900 V
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/N-PE15 kA
-
Courant choc (Iimp) L-N(PEN)/N-PE40 kA
Dimensions
-
Hauteur52,4 mm
-
Largeur17,5 mm
-
Profondeur55,4 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Schéma de réseau
-
Type de réseauDC
Equipement
-
Avec contact de signalisation à distanceNon
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple25 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide35 - 35 mm²
Normes
-
Classe d'exigence IEC61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 3 Nm
