Parafoudre de type 1+2 Iimp 12,5kA 4P 8modules avec auxiliaire de contact SPA801
Parafoudre de type 1+2 Iimp 12,5kA 4P 8modules avec auxiliaire de contact. Les parafoudres de type 1 sont obligatoires lorsque le batîment est équipé d'un paratonnerre. Ce parafoudre à cartouches dispose d'une fenêtre de visualisation en face avant permettant d'identifier simplement l'état de fonctionnement.
EAN
3250615514844
Conditionnement
1 Pièce
Outils de conception
Prix
2 961,10 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Courant électrique
-
Décharge maximale (Imax)) L-N(PEN)/ N-PE50 kA
-
Courant d'impulsion de foudre Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA, 100 kA
Schéma de réseau
-
Type de réseauTN-S, TT
Connectivité
-
Type de raccordementBorne à vis
Equipement
-
Avec contact de signalisation à distanceOui
Capacité
-
Nombre de modules8
Tension
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111,50 kV
-
Tension de fonctionnement continue Uc selon IEC 61643-1350 V
-
Tension assignée d'emploi Ue230 - 400 V
-
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-111,5 kV
Architecture
-
Nombre de pôles4
Conditions d'utilisation
-
Température de service-40 - 80 °C
Dimensions
-
Hauteur95,20 mm
-
Largeur142,40 mm
-
Profondeur67 mm
Commandes et indicateurs
-
Avec témoin lumineuxOui
Normes
-
Classe d'exigence IEC 61643T1, T2, T3
Installation, montage
-
Couple de serrage4,50 - 4,50 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 35,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 35,0 mm²
-
Section du contact de signal0,14 - 1,5 mm²
Fréquence
-
Fréquence50 - 60 Hz
Sécurité
-
Classe de protection (IP)IP20
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

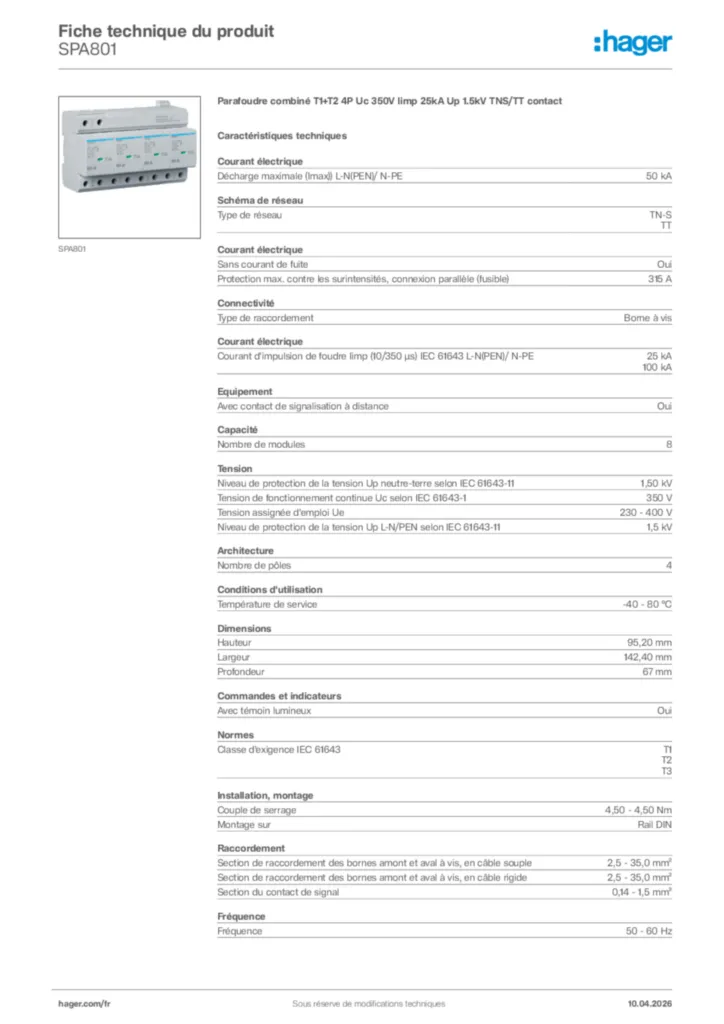

Product datasheet
Hager Fiche technique du produit SPA801
Parafoudre combiné T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT contact
PDF -
Guide d'installation
ID1_SPA801_6LE007373Ab
Guide d'installation en-GB, de-DE 2024-12-06
PDF780,57 kB -
