Disjoncteur 16A 2P 25kA Courbe D 2modules NSN216
Le disjoncteur Hager NSN216 d'une capacité de 16 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 25kA et sa courbe D permettent une déconnexion rapide en cas de surintensités élevées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 2 modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.
EAN
3250614646218
Conditionnement
1 Pièce
Prix
248,01 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de type AC 6 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 4 produit(s) disponible(s) -
Bloc différentiel de type AC S 2 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Voir plus 12 autre(s) produit(s) disponible(s)
Complétez votre système
-
BC226
Bloc différentiel 2P 25A 10mA type AC
507,28 € HT / Pièce* -
BD226Bloc différentiel 2P 25A 30mA type AC
349,40 € HT / Pièce* -
BD246Bloc différentiel 2P 40A 30mA type AC 60Hz
329,60 € HT / Pièce* -
BF226Bloc différentiel 2P 25A 300mA type AC
314,25 € HT / Pièce* -
BF241Bloc différentiel 2P 40A 300mA type AC
345,34 € HT / Pièce* -
BF264Bloc différentiel 2P 63A 300mA type AC
421,12 € HT / Pièce*
-
BDF225
Bloc différentiel 2P 25A 30mA type F
502,30 € HT / Pièce* -
BFF225Bloc différentiel 2P 25A 300mA type F
492,79 € HT / Pièce* -
BFF240Bloc différentiel 2P 40A 300mA type F
540,43 € HT / Pièce* -
BFF263Bloc différentiel 2P 63A 300mA type F
687,47 € HT / Pièce*
-
BP264
Bloc différentiel 2P 63A 300mA type AC S
494,91 € HT / Pièce* -
BS264Bloc différentiel 2P 63A 1A type AC S
496,47 € HT / Pièce*
-
LZ060
Intercalaire de dissipation
8,88 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
79,15 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
83,99 € HT / Pièce*
-
MZ203Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZ905Auxiliaire de télécommande
445,63 € HT / Pièce* -
MZ911Auxiliaire de télécommande et de réarmement automatique
650,26 € HT / Pièce*
-
MZN121Jeu de 3 séparateurs de phase pour disjoncteur
12,80 € HT / jeu*
-
MZN120Cache-borne cache-vis pour disjoncteur
25,20 € HT / Pièce*
-
KDN263BBarre de pontage 2P 63A fourche 10mm² 57M
132,56 € HT / Pièce*
-
KZN023Bouchon latéral pour barres de pontage 2P et 3P
3,10 € HT / Pièce*

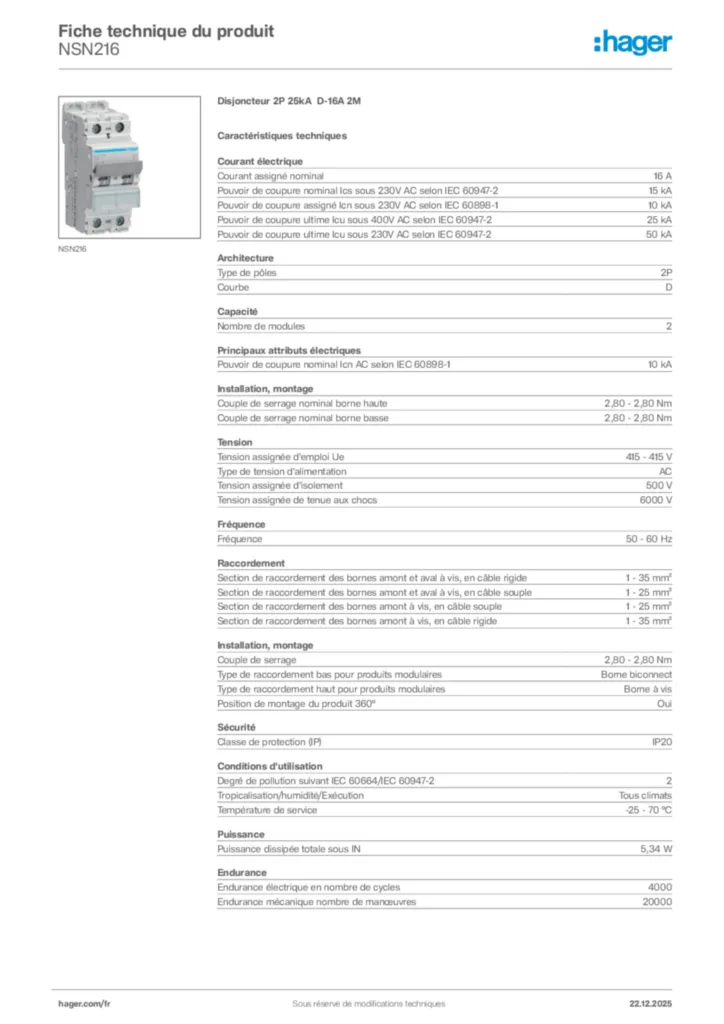

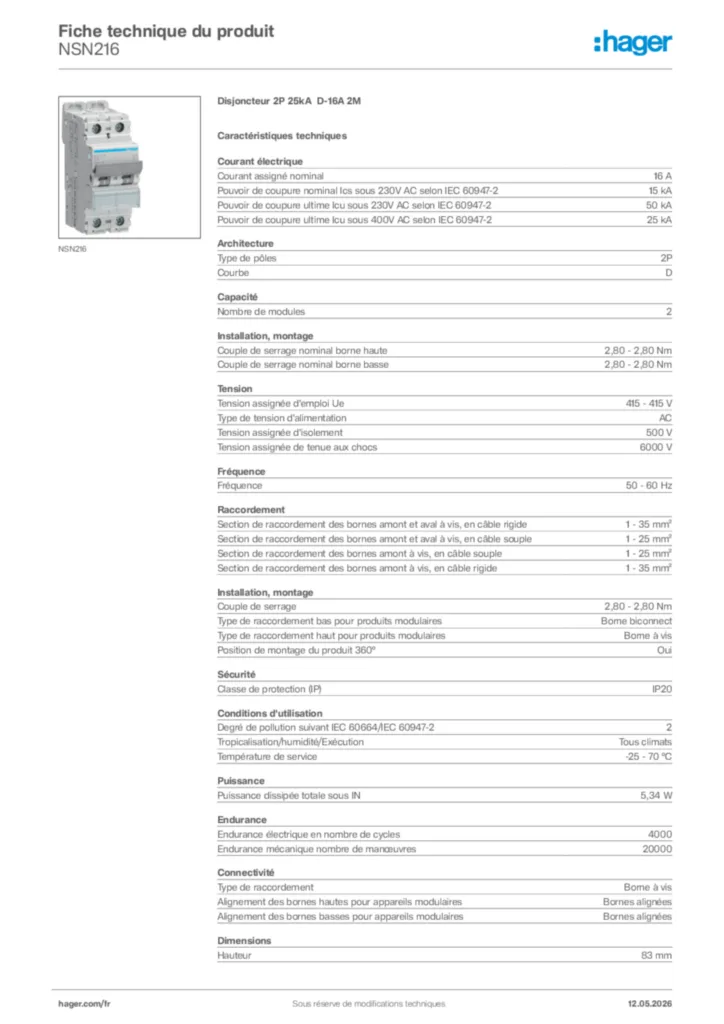

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-110 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-250 kA
Architecture
-
Type de pôles2P
-
CourbeD
Capacité
-
Nombre de modules2
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-110 kA
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Tropicalisation/humidité/ExécutionTous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN5,34 W
Endurance
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
