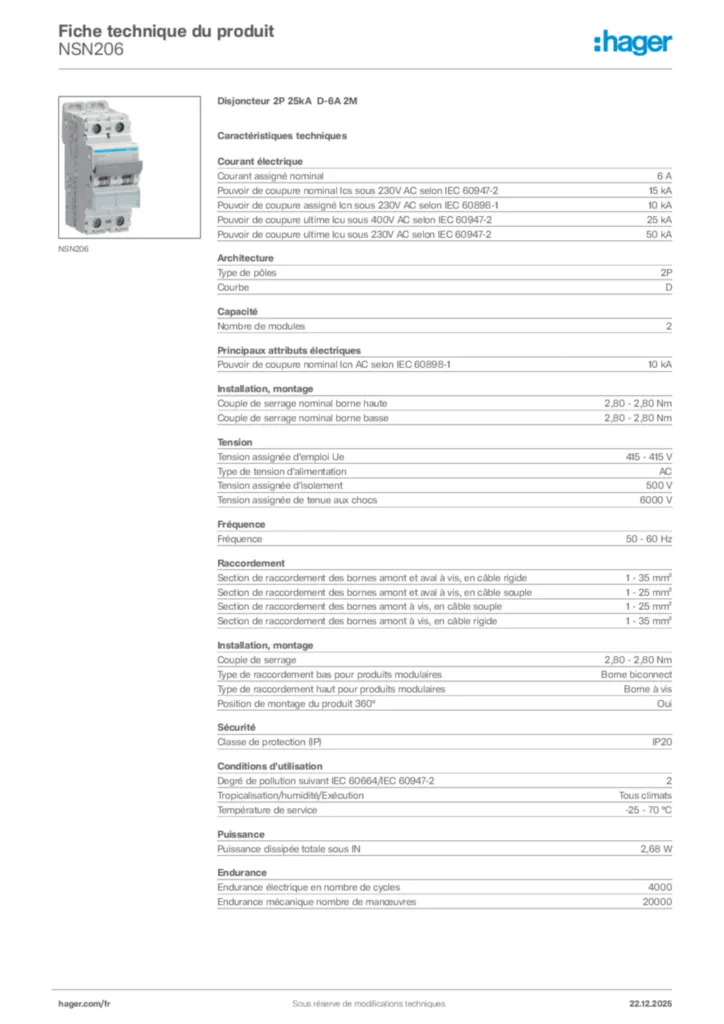

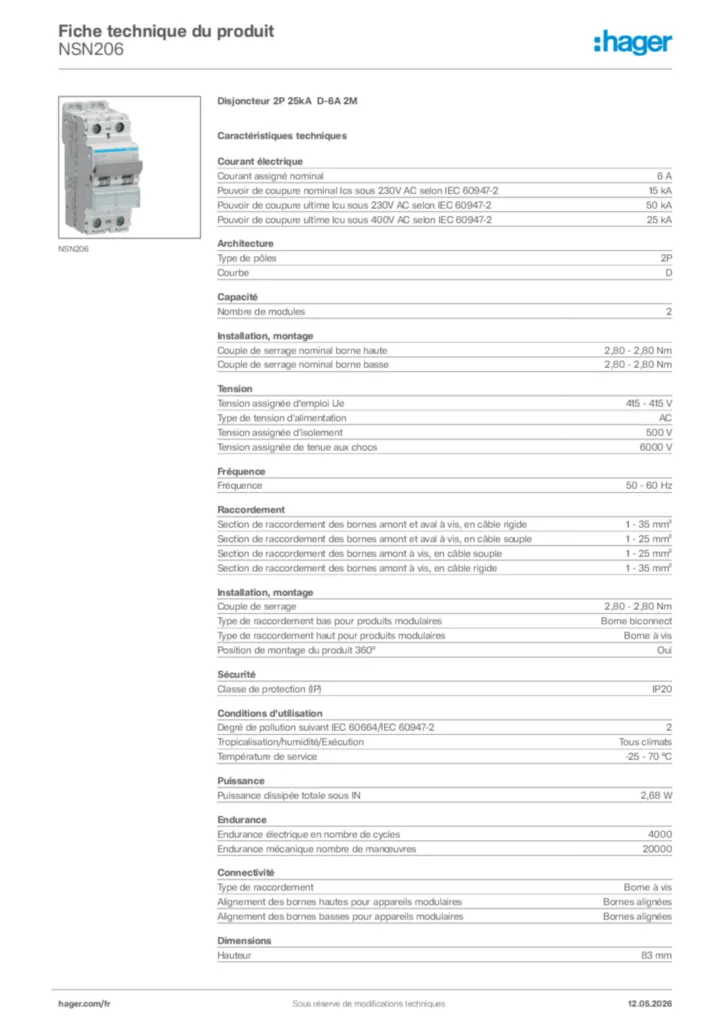

NSN206

Disjoncteur 2P 25kA D-6A 2M
EAN
3250614646188
Quantité
1
Prix*
190,57 € HT/pièce*
  • Architecture
    • Position du neutre
      • sans neutre
    • Nombre de pole protégé
      • 2
    • Nombre de pôles
      • 2 P
    • Type de pôles
      • 2 P
    • Mode de fixation
      • rail DIN
    • Courbe
      • D
  • Compatibilité
    • Compatible avec montage Rail DIN
      • Oui
  • Connectivité
    • Alignement des bornes hautes pour produits modulaires
      • Bornes alignées
    • Alignement des bornes basses pour produits modulaires
      • Bornes alignées
  • Principales caractéristiques électriques
    • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
      • 10 kA
    • Tension assignée d'emploi Ue
      • 415 V
    • Type de tension d'alimentation
      • AC
  • Tension
    • Tension assignée d'isolement
      • 500 V
    • Tension maxi d'utilisation
      • 415 V
    • Tension assignée de tenue aux chocs
      • 6000 V
  • Intensité du courant
    • Courant assigné nominal
      • 6 A
    • Pouvoir de coupure de service Ics AC selon IEC 60898-1
      • 7.5 kA
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      • 1.13 / 1.45 In
    • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
      • 10 / 20 In
    • Valeur du seuil min/maxi du fonctionnement magnétique DC
      • 10 / 30 In
    • Valeur du seuil min/maxi du fonctionnement thermique DC
      • 1.13 / 1.45 In
    • Courant assigné à -10°C selon IEC 60947
      • 8 A
    • Courant assigné à -15°C selon IEC 60947
      • 8.15 A
    • Courant assigné à -20°C selon IEC 60947
      • 8.29 A
    • Courant assigné à -25°C selon IEC 60947
      • 8.43 A
    • Courant assigné à -5°C selon IEC 60947
      • 7.86 A
    • Courant assigné à 0°C selon IEC 60947
      • 7.71 A
    • Courant assigné à 30°C selon IEC 60947
      • 6.73 A
    • Courant assigné à 35°C selon IEC 60947
      • 6.56 A
    • Courant assigné à 40°C selon IEC 60947
      • 6.38 A
    • Courant assigné à 45°C selon IEC 60947
      • 6.19 A
    • Courant assigné à 50°C selon IEC 60947
      • 6 A
    • Courant assigné à 55°C selon IEC 60947
      • 5.8 A
    • Courant assigné à 60°C selon IEC 60947
      • 5.6 A
    • Courant assigné à 65°C selon IEC 60947
      • 5.38 A
    • Courant assigné à 70°C selon IEC 60947
      • 5.16 A
    • Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
      • 3 kA
    • Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2)
      • 3 kA
    • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
      • 10 kA
    • Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
      • 10 kA
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      • 50 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      • 50 kA
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      • 25 kA
    • Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
      • 25 kA
    • Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1
      • 10 kA
    • Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1
      • 10 kA
    • Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2
      • 50 kA
    • Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
      • 25 kA
  • Coefficient de correction du courant
    • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
      • 1
    • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
      • 0.95
    • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
      • 0.9
    • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
      • 0.85
    • Coefficient de correction du déclenchement magnétique à 100Hz
      • 1.1
    • Coefficient de correction du déclenchement magnétique à 200Hz
      • 1.2
    • Coefficient de correction du déclenchement magnétique à 400Hz
      • 1.5
    • Coefficient de correction du déclenchement magnétique à 60Hz
      • 1
  • Dimensions
    • Profondeur produit installé
      • 70 mm
    • Hauteur produit installé
      • 83 mm
    • Largeur produit installé
      • 35 mm
  • Fréquence
    • Fréquence
      • 50 à 60 Hz
  • Puissance
    • Puissance active maximale dissipée par pôle selon la norme produit
      • 3 W
    • Puissance dissipée totale sous IN
      • 2.68 W
    • Puissance dissipée par pôle à In
      • 1.34 W
  • Déclenchement
    • Temps de réponse à l'ouverture
      • 7 ms
  • Endurance
    • Endurance électrique en nombre de cycles
      • 4000
    • Endurance mécanique nombre de manoeuvres
      • 20000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      • Borne à vis
    • Couple de serrage
      • 2,8Nm
    • Type de loquet haut pour produits modulaires
      • Non applicable
    • Type de loquet bas pour produits modulaires
      • Plastique
    • Type de raccordement bas pour produits modulaires
      • Borne biconnect
    • Démontabilité haute pour produits modulaires
      • Oui
    • Démontabilité basse pour produits modulaires
      • Oui
    • Approprié pour montage encastré
      • Oui
  • Connexion
    • Section de raccordement des bornes aval à vis, en câble souple
      • 1 / 25 mm²
    • Section de raccord bornes aval en câble rigide
      • 1 / 35 mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      • 1 / 35 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      • 1 / 25 mm²
    • Position des cages aval à la livraison
      • ouvertes
    • Position des cages amont à la livraison
      • ouvertes
  • Equipement
    • Accessoriable
      • Oui
    • Intègere porte étiquette transparent
      • Oui
  • Standards
    • Texte norme
      • IEC 60947-2
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP20
  • Conditions d'utilisation
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 2
    • Altitude
      • 2000 m
    • Tropicalisation/humidité/Exécution
      • tous climats
  • Température
    • Température de calibration
      • 50 °C
  • Identification
    • Mots clés
      • Disjoncteur ; Bornes alignées ; Modulaire
