Disjoncteur 20A 3P 6-10kA Courbe D 3module NGT320

Name: NGT320
Brand: Hager
SKU: NGT320
Price: 203.92 EUR

Le disjoncteur Hager NGT320 d'une capacité de 20 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe D permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes décalées sur 3modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250614635816

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

203,92 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

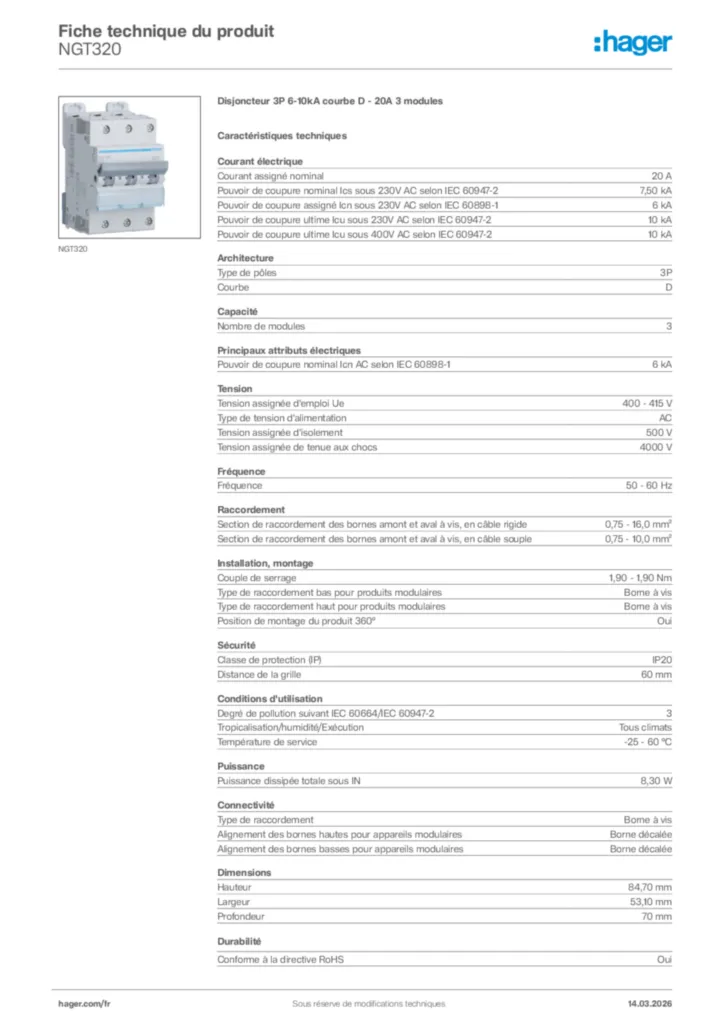

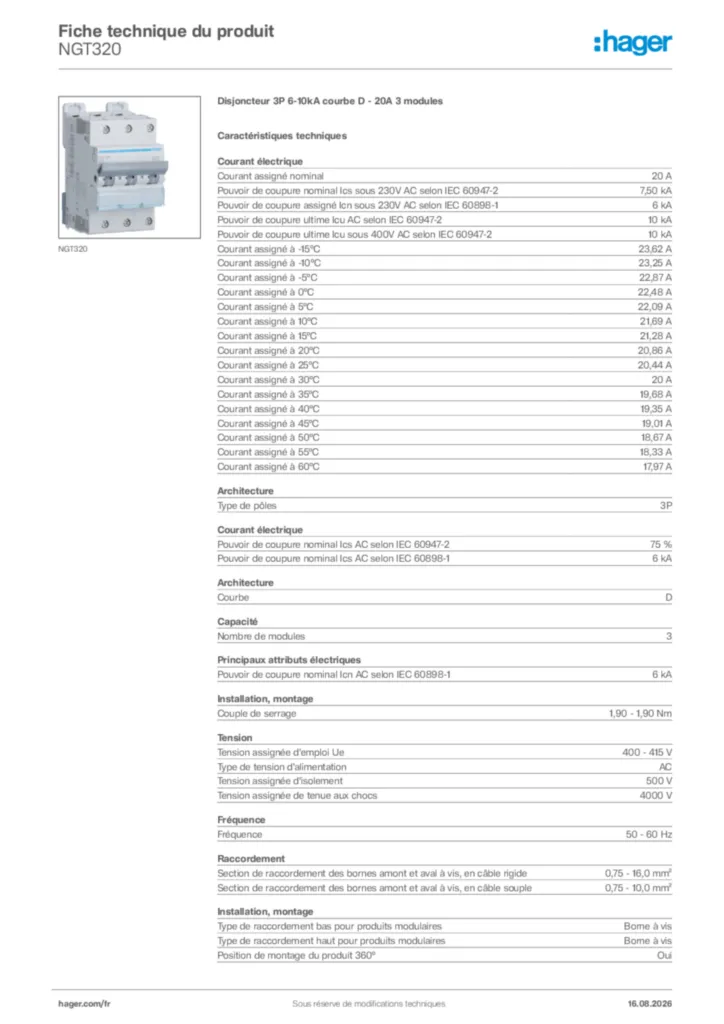

Fiche produit

Complétez votre système

Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Bloc différentiel de type AC 2 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

20 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

10 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA

Type de pôles

3P
Courbe

D

Nombre de modules

3

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

400 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

0,75 - 16,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

0,75 - 10,0 mm²

AT_GridDistance

60 mm

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 60 °C

Puissance dissipée totale sous IN

8,30 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

53,10 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
