Disjoncteur 4P 6/10kA C-20A 4M NFN420
EAN
3250614628450
Conditionnement
3 Pièces
Prix
197,48 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel de type AC 5 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 8 produit(s) disponible(s) -
Bloc différentiel de type AC S 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Voir plus 10 autre(s) produit(s) disponible(s)
Complétez votre système
-
BD446
Bloc différentiel 4P 40A 30mA type AC 60Hz
408,86 € HT / Pièce* -
BDC825Bloc différentiel double sortie 4P 25A 30mA type AC
370,90 € HT / Pièce* -
BFC825Bloc différentiel double sortie 4P 25A 300mA type AC
333,08 € HT / Pièce* -
BFC840Bloc différentiel double sortie 4P 40A 300mA type AC
359,92 € HT / Pièce* -
BFC863Bloc différentiel double sortie 4P 63A 300mA type AC
427,25 € HT / Pièce*
-
BDF825
Bloc différentiel DS 4P 25A 30mA type F
564,82 € HT / Pièce* -
BDH825
Bloc différentiel double sortie 4P 25A 30mA type A haute immunité
521,19 € HT / Pièce* -
BFF825Bloc différentiel double sortie 4P 25A 300mA type F
507,92 € HT / Pièce* -
BFF840Bloc différentiel double sortie 4P 40A 300mA type F
552,02 € HT / Pièce* -
BFF863Bloc différentiel double sortie 4P 63A 300mA type F
743,57 € HT / Pièce* -
BFH825
Bloc différentiel double sortie 4P 25A 300mA type A haute immunité
468,68 € HT / Pièce* -
BFH840
Bloc différentiel double sortie 4P 40A 300mA type A haute immunité
509,37 € HT / Pièce* -
BFH863
Bloc différentiel double sortie 4P 63A 300mA type haute immunité
686,12 € HT / Pièce*
-
BPC863
Bloc différentiel double sortie 4P 63A 300mA type AC S
515,73 € HT / Pièce* -
BSC863
Bloc différentiel double sortie 4P 63A 1A type AC S
586,96 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
77,98 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
82,74 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
126,01 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
135,64 € HT / Pièce*
-
MZ205Bobine manque tension 48V DC
136,45 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
132,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
372,54 € HT / Pièce*
-
MZ911Auxiliaire de télécommande et de réarmement automatique
650,26 € HT / Pièce* -
MZ913Auxiliaire de télécommande et de réarmement automatique
867,51 € HT / Pièce*
-
MZN121Jeu de 3 séparateurs de phase pour disjoncteur
12,61 € HT / jeu*
-
MZN120Cache-borne cache-vis pour disjoncteur
24,82 € HT / Pièce*
-
KDN463BBarre de pontage 4P 63A fourche 10mm² 57M
207,77 € HT / Pièce*
-
KZN024Bouchon latéral pour barre de pontage 4P
3,05 € HT / Pièce*

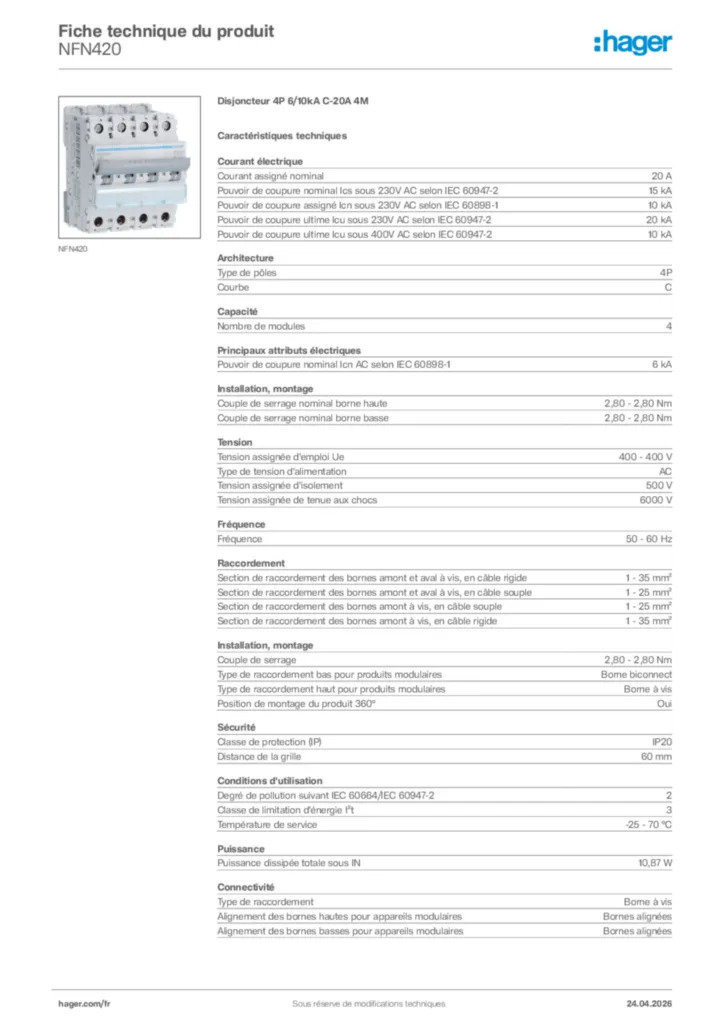

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal20 A
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-215 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-110 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-210 kA
Architecture
-
Type de pôles4P
-
CourbeC
Capacité
-
Nombre de modules4
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-16 kA
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Conditions d'utilisation
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Classe de limitation d'énergie I²t3
Puissance
-
Puissance dissipée totale sous IN10,87 W
Connectivité
-
Type de connection/priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur70 mm
-
Profondeur70 mm
