Disjoncteur Ouvert HW4 85kA 4000A 3P Débrochable sans chassis pour TU Sent Ener HW4S340ZE
Disjoncteur Ouvert HW4 de la gamme HW+ avec un pouvoir de coupure de 85kA et une intensité nominale de 4000A en version 3 Pôles Débrochable sans chassis pour Déclencheur sentinel Energy
EAN
3250610031018
Conditionnement
1 Pièce
Outils de conception
Prix
31 705,44 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Bientôt en vente
Complétez votre système
Accessoires optionnels
-
Accessoires pour les fonctions 1 produit(s) disponible(s) -
commande motorisée 7 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
Interverouillage 15 produit(s) disponible(s) -
Couvercle 1 produit(s) disponible(s) -
Calibreur 2 produit(s) disponible(s)
Complétez votre système
-
HWX071HSA
Compteur de cycles ON/OFF HW2/4 (CYC)
486,79 € HT / Pièce*
-
HWX714HSA
Moteur de rechargement 200-250V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX011HSAMoteur de rechargement 24V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX012HSAMoteur de rechargement 48V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX712HSAMoteur de rechargement 48V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX711HSAMoteur de rechargement 24V DC HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX014HSAMoteur de rechargement 200-250V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce* -
HWX015HSAMoteur de rechargement 380-400V AC 50/60Hz HW2/4 (MO)
2 163,48 € HT / Pièce*
-
HWX042HSA
Contact auxiliaire additionnel HW2/4 (AX)
81,14 € HT / Pièce* -
HWX043HSAContact auxiliaire bas niveau additionnel HW2/4 (AX)
108,18 € HT / Pièce* -
HWX048HSAContact Défaut Déclenchement pour HW2 HW4 (FS)
86,54 € HT / Pièce*
-
HWY229H
Set câble 5m pour interverrouillage mécanique
432,70 € HT / Pièce* -
HWY228HSet câble 3m pour interverrouillage mécanique
324,53 € HT / Pièce* -
HWY218HSet câble 1, 5m pour interverrouillage mécanique
270,44 € HT / Pièce* -
HWY277HDétrompeur pour produit débrochable HW2/4 (WIP)
140,63 € HT / Pièce* -
HWY271HAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
86,54 € HT / Pièce* -
HWY271HSAAdaptateur verrouillage châssis pour serrure Ronis HW2/4 (CL)
86,54 € HT / Pièce* -
HWY261HSAAdaptateur verrouillage en OFF par clé HW2/4 - Ronis/Profalux/Kirk (OLK)
216,35 € HT / Pièce* -
HWY362HSASans verrouillage bouton OFF POUR HW2 HW4
75,22 € HT / Pièce* -
HWY265HSAVerrou pour cadenas OFF HW2/4 (OLP)
216,35 € HT / Pièce* -
HWY226HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 2S) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY227HPlatine pour interverr.méca. HW2/4 Débro Secours (type 2S) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY232HPlatine pour interverr.méca. HW2/4 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY233HPlatine pour interverr.méca. HW2/4 Débro Couplage (type 3C) - 1 platine/ACB (MI)
1 162,88 € HT / Pièce* -
HWY236HPlatine pour interverr.méca. HW2/4 Fixe Secours (type 3S/3Sx) - 1 plat./ACB (MI)
1 162,88 € HT / Pièce* -
HWY237HPlatine pour interverr.méca. HW2/4 Débro Secours (type 3S/3Sx) - 1 plat./ACB(MI)
1 162,88 € HT / Pièce*
-
HWY090HSA
Capot Bouton Poussoir HW2-HW4 (PBC)
378,62 € HT / Pièce*
-
HWW472HSA
Calibreur In= 3200A
54,09 € HT / Pièce* -
HWW473HSACalibreur In= 4000A
54,09 € HT / Pièce*
-
HWY099HSACapot protection Bornier HW4 Fixe (TBC)
206,05 € HT / Pièce* -
HWY100HCapot protection Bornier HW4 Débrochable (TBC)
257,56 € HT / Pièce* -
HWY100HSACapot protection Bornier HW4 Débrochable (TBC)
257,56 € HT / Pièce*
-
HWY288HCadre de porte fine pour HW4 Fixe (DF)
257,56 € HT / Pièce* -
HWY289HCadre de porte fine pour HW4 Débrochable (DF)
257,56 € HT / Pièce*
-
HWX020HSABobine à émission 24-30V AC/DC (SH)
465,16 € HT / Pièce* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
465,16 € HT / Pièce*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
649,05 € HT / Pièce* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
649,05 € HT / Pièce* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
649,05 € HT / Pièce* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
649,05 € HT / Pièce*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
150,42 € HT / Pièce*
-
HWX051HSAContact de position bas niveau (PS)
432,70 € HT / Pièce* -
HWX050HSAContact de position (PS)
77,28 € HT / Pièce* -
HWX090HSAOAC pour HW+
1 730,78 € HT / Pièce* -
HWX092HSAContact prêt à fermer HW2/4 (RTC)
270,44 € HT / Pièce*
-
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
465,16 € HT / Pièce* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
465,16 € HT / Pièce* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
465,16 € HT / Pièce*
-
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
43,27 € HT / Pièce* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
43,27 € HT / Pièce* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
27,05 € HT / Pièce*
-
HTG911HAlimentation 230VAC/24VDC 2, 5A à 70°C
333,22 € HT / Pièce*
-
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
465,16 € HT / Pièce* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
465,16 € HT / Pièce* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
465,16 € HT / Pièce*
-
HWX060HSAModule d'isolation (INS)
162,78 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal4 000 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-285 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-285 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-285 kA
Endurance
-
Endurance mécanique nombre de manœuvres20 000
Equipement
-
Nombre contact auxiliaire inverseur6
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne13 µΩ
Architecture
-
Nombre de pôles3
-
Type de boitierDébrochable
-
Type de pôles3P3D
Puissance
-
Puissance dissipée totale sous IN800,10 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet
Hager Fiche technique du produit HW4S340ZE
Disjoncteur Ouvert HW4 85kA 4000A 3P Débrochable pour TU sentinel Energy
PDF -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB

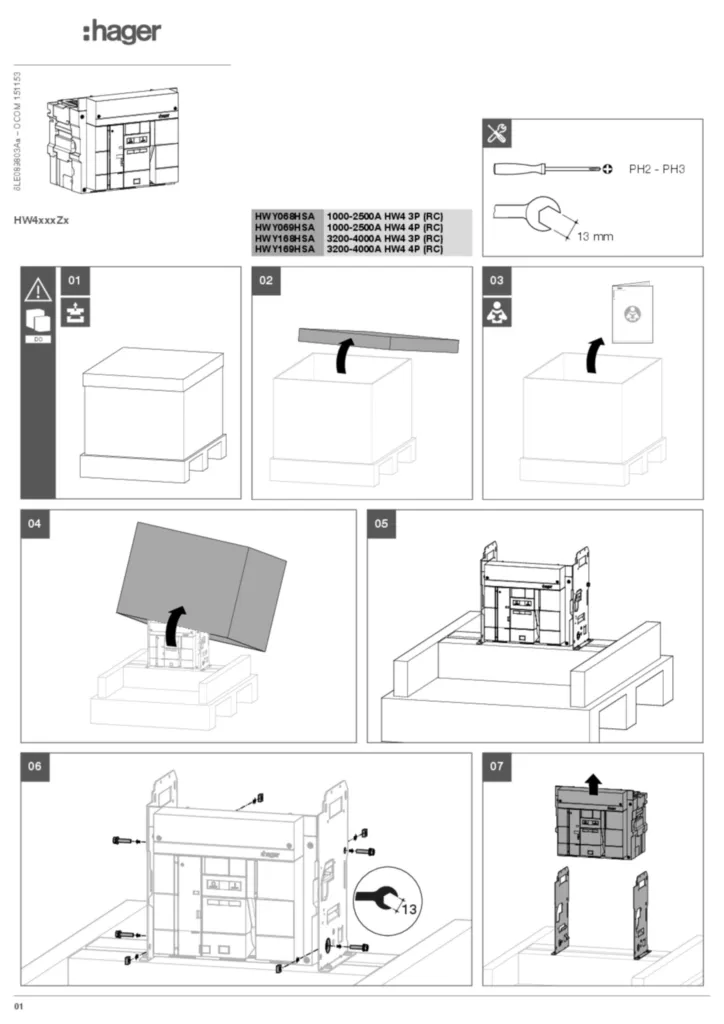

Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW4
PDF94,45 MB
Manuel d’installation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF57,60 MB -
Annexe produit
Table Modbus pour sentinel Energy
hw+ Disjoncteurs sentinel Energy
XLS378,50 kB -
Guide de démarrage utilisateur final
Démarrage
Réglage initial du déclencheur sentinel Energy
PDF572,09 kB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF63,50 MB
Guide utilisateur
hw+ Communication Modbus sentinel Energy
PDF6,24 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel Energy
PDF16,13 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW2 / HW4 / HW6
PDF32,56 MB -
Fiche de données de sécurité
Guide de cybersécurité
hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4
PDF1,07 MB -
Guide
Manuel d’utilisation
h3+/hw+ Afficheur déporté HTD210H
PDF6,86 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Déclaration de conformité en-GB 2025-08-06
PDF440,55 kB
Déclaration de conformité en-GB 2025-08-06
PDF315,61 kB
