Appareillage de tête

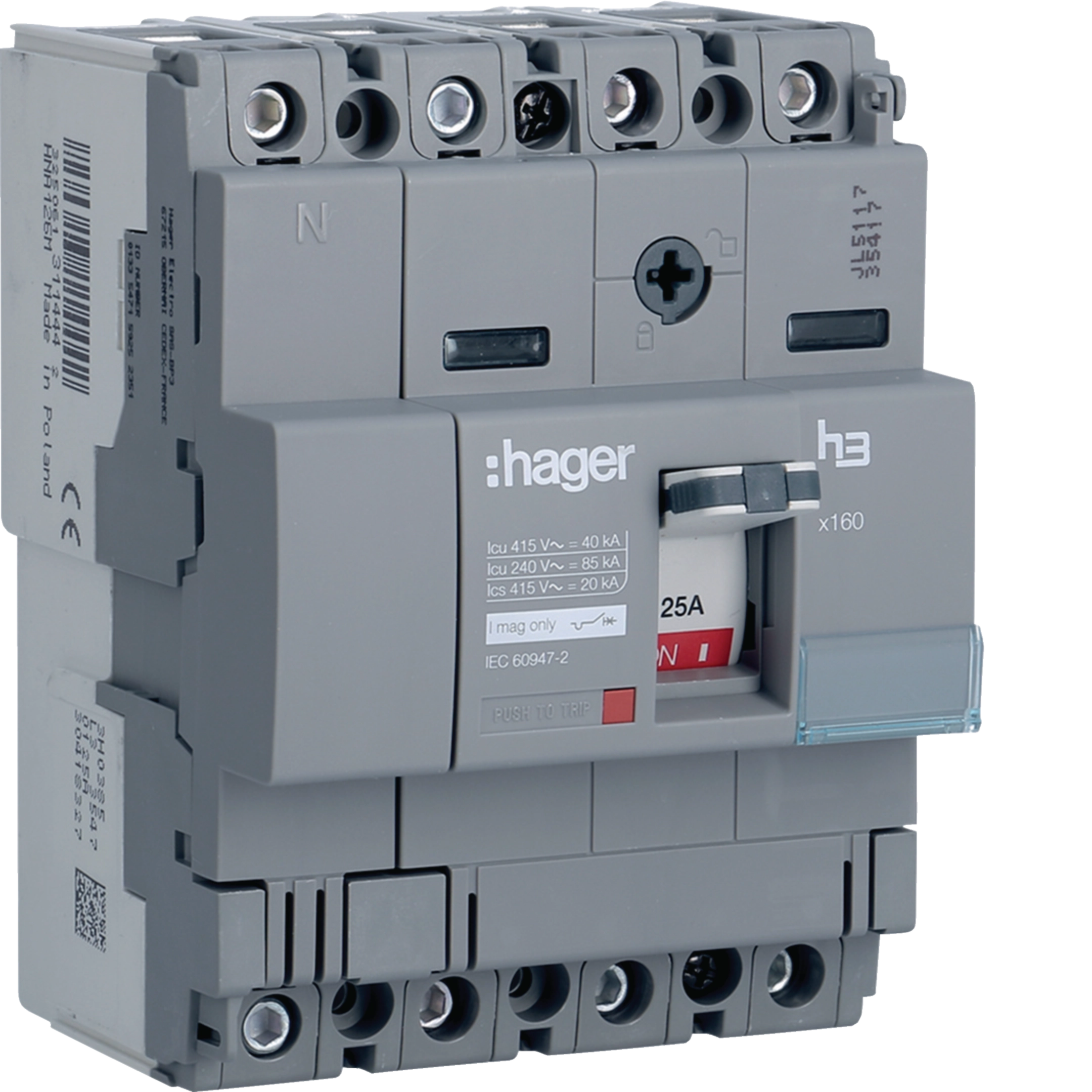

Disjoncteur Boitier Moulé h3 x160 MAG 4P4D 125A 40kA CTC HNA126M

EAN

3250613114442

Conditionnement

1 Pièce

Prix

1 151,19 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

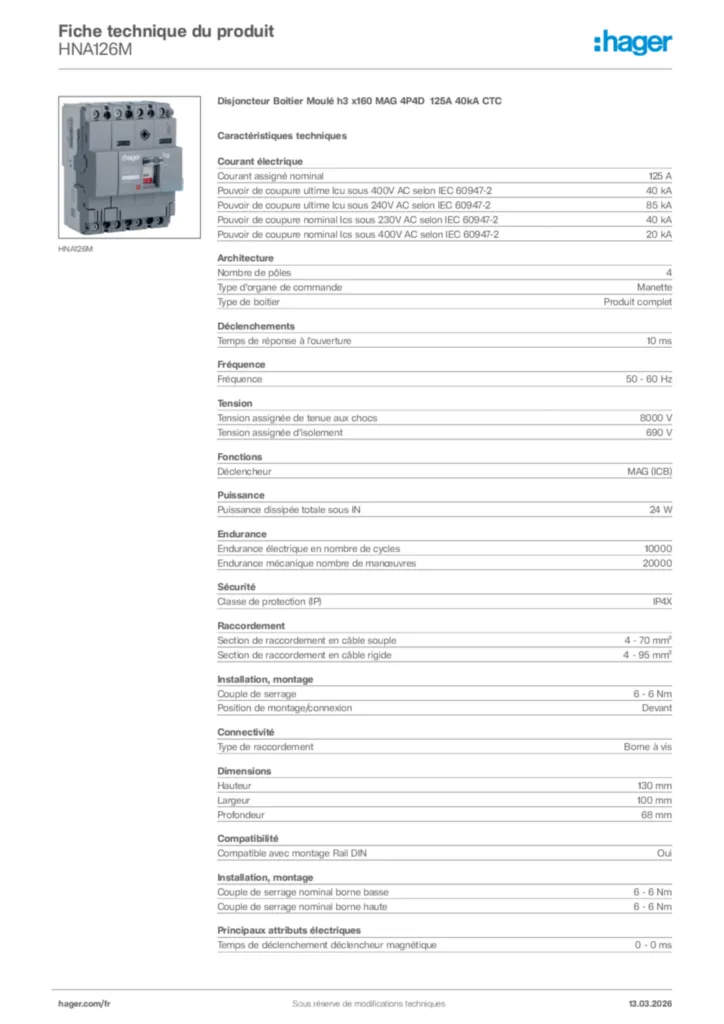

Fiche produit

Complétez votre système

Accessoires optionnels

Blocs complémentaires pour disjoncteurs principaux type A-HI 2 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
Poignée pour disjoncteur 2 produit(s) disponible(s)
Voir plus 9 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

125 A
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2

40 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-2

40 kA
Pouvoir de coupure de service Ics sous 400 V AC selon IEC 60947-2

20 kA

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet

Temps de réponse à l'ouverture

10 ms

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

690 V

Unité de déclenchement

MAG (ICB)

Puissance dissipée totale sous IN

24 W

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

4 000

Indice de protection IP

IP4X

Section de raccordement en câble souple

4 - 70 mm²
Section de raccordement en câble rigide

4 - 95 mm²

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Devant

Type de connection/prise

Borne à vis

Hauteur

130 mm
Largeur

100 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui

Couple de serrage nominal borne basse

6 - 6 Nm
Couple de serrage nominal borne haute

6 - 6 Nm
Temps de déclenchement déclencheur magnétique

0 - 0 ms

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
