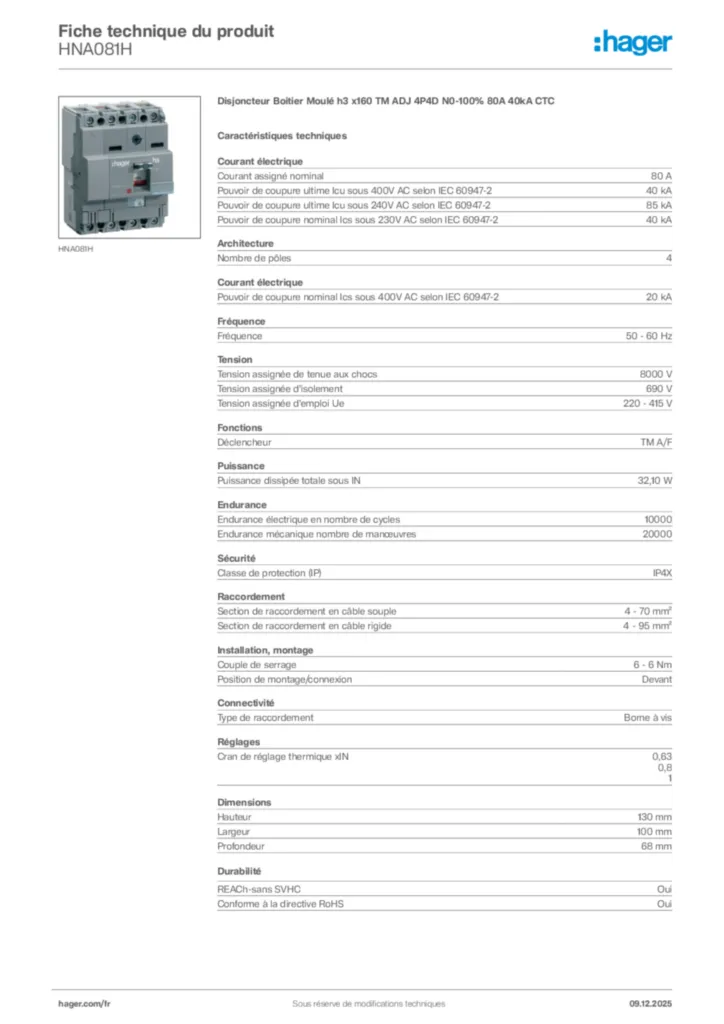

HNA081H

Disjoncteur Boitier Moulé h3 x160 TM ADJ 4P4D N0-100% 80A 40kA CTC
EAN
3250613130978
Quantité
1
Prix*
872,63 € HT/pièce*
  • Architecture
    • Type de commande
      Manette
    • Type de boitier
      Produit complet
    • Nombre de pole protégé
      4
    • Nombre de pôles
      4 P
    • Type de pôles
      4P4D
    • Mode de fixation
      Rail DIN symétrique ou asymétrique
  • Fonctions
    • Produit équipé de la fonction protection
      Yes
    • Fonction inverseur
      Non
    • Fonction Interrupteur principal
      Non
    • Fonction Interrupteur sectionneur
      Non
    • Fonction interrupteur arrêt d'urgence
      Non
    • Fonction Interrupteur sécurité
      Non
    • Fonction interrupteur condamnation pour maintenance
      Non
    • Bloc de déclenchement
      TM A;F
    • Protection différentielle intégrée
      Yes
  • Compatibilité
    • Compatible avec montage Rail DIN
      Yes
    • Compatible avec bloc différentiel
      Non
  • Commandes & indicateurs
    • Commande motorisée intégrée
      Non
  • Connectivité
    • Connection PTA disponible (communication)
      Non
    • Connection ZSI disponible (communication)
      Non
    • Connection ACP disponible (communication)
      Non
    • Connection CIP disponible (communication)
      Non
    • Connection MIP disponible (communication)
      Non
    • Connection OAC disponible (communication)
      Non
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      220 / 415 V
    • Fréquence assignée
      50;60 Hz
  • Tension
    • Tension assignée d'isolement
      690 V
    • Tension assignée de tenue aux chocs
      8000 V
    • Equipé d'une bobine de minimum de tension
      Non
  • Intensité du courant
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2
      20 kA
    • Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2
      20 kA
    • Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2
      20 kA
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      85 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      85 kA
    • Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
      40 kA
    • Valeur du réglage thermique
      50 / 63 / 80 A
    • Cran de réglage thermique xIN
      0.63 / 0.8 / 1
  • Courant / température
    • Courant assigné à 30°C selon IEC 60947-2
      86.8 A
    • Courant assigné à 35°C selon IEC 60947-2
      85.2 A
    • Courant assigné à 40°C selon IEC 60947-2
      83.5 A
    • Courant assigné à 45°C selon IEC 60947-2
      81.7 A
    • Courant assigné à 50°C selon IEC 60947-2
      80 A
    • Courant assigné à 55°C selon IEC 60947-2
      78.1 A
    • Courant assigné à 60°C selon IEC 60947-2
      76.3 A
    • Courant assigné à 65°C selon IEC 60947-2
      74.4 A
    • Courant assigné à 70°C selon IEC 60947-2
      72.4 A
  • Dimensions
    • Profondeur produit installé
      68 mm
    • Hauteur produit installé
      130 mm
    • Largeur produit installé
      100 mm
    • Distance critique entre émission de commutation/fond de la pièce mise à la terre
      40 mm
    • Distance critique entre émission de commutation/partie mise à la terre à gauche
      50 mm
    • Distance critique entre émission de commutation/partie mise à la terre à droite
      50 mm
    • Distance critique entre émission de commutation/Tête de la pièce mise à la terre
      40 mm
    • Distance critique entre émission de commutation/plaque isolée
      30 mm
    • Distance critique entre émission de commutation/partie de la durée de vie
      50 mm
  • Puissance
    • Puissance dissipée par pôle à 0,63 In
      4.2 W
    • Puissance dissipée par pôle à 0,8 In
      6.6 W
    • Puissance dissipée totale à 0,63 In
      12.5 W
    • Puissance dissipée totale à 0,8 In
      19.9 W
    • Puissance dissipée totale sous IN
      32.1 W
    • Puissance dissipée par pôle à In
      10.7 W
  • Déclenchement
    • Déclenchement légèrement temporisé
      Non
  • Endurance
    • Endurance électrique en nombre de cycles
      1000
    • Endurance mécanique nombre de manoeuvres
      4000
  • Porte, couvercle
    • Cadenassable
      Non
  • Installation, montage
    • Distance critique d'émission de commutation/entre les côtés des produits
      0 mm
    • Couple de serrage
      6Nm
    • Convient au montage en façade
      Non
    • Montage sur rail DIN avec adaptateur en option
      Non
    • Convient au montage en façade centré
      Non
    • convient au montage au sol
      Non
    • Convient au montage intermédiaire
      Non
    • Convient au tableau de distribution
      Non
  • Connexion
    • Section de raccordement en câble souple
      4 ; 70mm²
    • Section de raccordement en câble rigide
      4 ; 95mm²
    • Branchement
      Connexions frontales
    • Type de connexion
      cage à vis
  • Protection
    • Protection contre défaut à la terre (GF)
      Non
    • Protection instantanée (Ii)
      Non
    • Protection instantanée (Ii) : désactivable
      Non
    • Protection surcharges long retard (ltd)
      Non
    • Protection long retard (ltd): désactivable
      Non
    • Protection long retard (ltd) : temporisation ajustable
      Non
    • Protection du neutre (NP)
      Non
    • Alarme de pré-déclenchement (PTA)
      Non
    • Protection court retard (std)
      Non
    • Protection court retard selon courbe I²t
      Non
  • Configuration
    • Temps réglable
      Non
    • Valeur du réglage magnétique
      1000 A
  • Equipement
    • Nombre contact auxiliaire à ouverture
      0
    • Nombre contact auxiliaire à fermeture
      0
    • Nombre contact auxiliaire inverseur
      0
    • Avec bobine à émission en option
      Non
    • Commande motorisée optionnelle
      Yes
    • Accessoriable
      Yes
  • Standards
    • Texte norme
      IEC 60947-2
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP4X
  • Conditions d'utilisation
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      3
    • Altitude
      2000 m
  • Température
    • Température de calibration
      50 °C
