Disjoncteur 3P 50kA C-32A 4.5M HMX332
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s)
-
Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
-
adaptateur de rail DIN 1 produit(s) disponible(s)
-
Accessoires pour les fonctions 1 produit(s) disponible(s)
-
Bloc de contact auxiliaire 2 produit(s) disponible(s)
-
Voir plus 8 autre(s) produit(s) disponible(s)
Complétez votre système

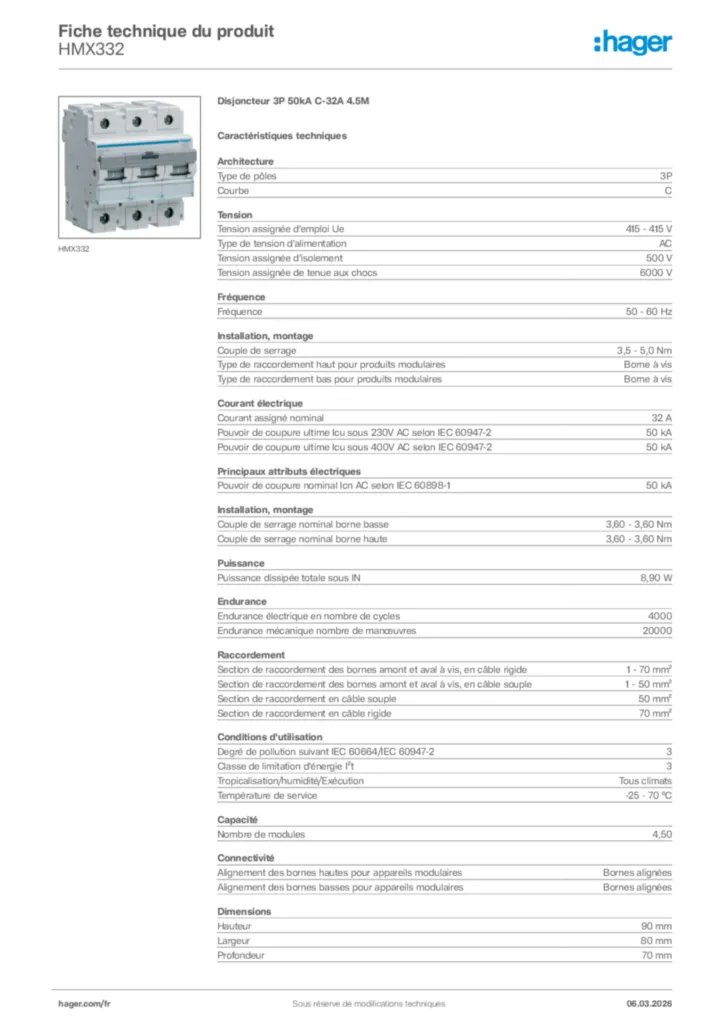

Caractéristiques techniques
-
Type de pôles3P
-
CourbeC
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
-
Fréquence50 - 60 Hz
-
Couple de serrage3,5 - 5,0 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Courant assigné nominal32 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-250 kA
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-150 kA
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Couple de serrage nominal borne haute3,60 - 3,60 Nm
-
Puissance dissipée totale sous IN8,90 W
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 70 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 50 mm²
-
Degré de pollution suivant IEC 60664/IEC 60947-23
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionTous climats
-
Nombre de modules4,50
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
-
Hauteur90 mm
-
Largeur80 mm
-
Profondeur70 mm
