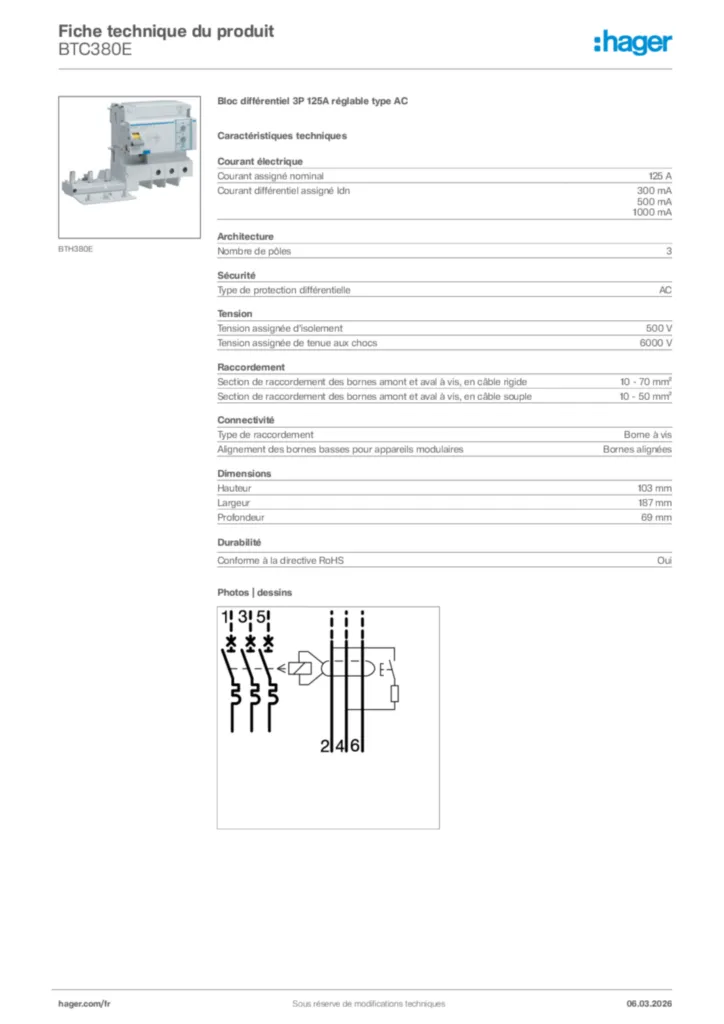

BTC380E

Bloc différentiel 3P 125A réglable type AC
EAN
3250611500049
Quantité
1
Prix*
491,27 € HT*
Architecture
Position du neutreGauche ou droite
Nombre de pôles3 P
Compatibilité
Compatible avec montage Rail DINNon
Connectivité
Alignement des bornes hautes pour produits modulairesNA
Alignement des bornes basses pour produits modulairesBornes alignées
Principales caractéristiques électriques
Tension assignée d'emploi Ue230 / 400 V
Fréquence assignée50 Hz
Tension
Tension assignée d'isolement500 V
Tension assignée de tenue aux chocs6000 V
Intensité du courant
Courant différentiel assigné300 / 500 mA / 1 A
Courant / température
Courant assigné à 30°C125 A
Courant assigné à 40°C118.9 A
Courant assigné à 50°C112.4 A
Courant assigné à 60°C105.6 A
Courant assigné à 70°C99.4 A
Dimensions
Profondeur produit installé69 mm
Hauteur produit installé103 mm
Largeur produit installé187 mm
Puissance
Puissance dissipée totale sous IN11.25 W
Déclenchement
Protégé contre les déclenchements intempestifsNon
Déclenchement légèrement temporiséNon
Endurance
Endurance électrique en nombre de cycles1000
Endurance mécanique nombre de manoeuvres7000
Installation, montage
Type de raccordement haut pour produits modulairesNA
Couple de serrage3,5Nm
Type de loquet haut pour produits modulairesNon applicable
Type de loquet bas pour produits modulairesMétallique
Type de raccordement bas pour produits modulairesBorne à vis
Démontabilité haute pour produits modulairesNon
Démontabilité basse pour produits modulairesYes
Connexion
Section de raccordement en câble souple10 - 50 mm²
Section de raccordement en câble rigide10 ; 70 mm²
Configuration
Sensibilité différentiel réglableYes
Temps de déclenchement réglableYes
Temporisation de la protection différentiel0 / 60 / 150 ms
Equipement
AccessoriableNon
Standards
Directive européenne WEEEconcerné
Sécurité
Indice de protection IPIP20
Type de protection différentielleAC
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-23
Altitude2000 m
Température de stockage-25/70 °C
Tropicalisation/humidité/Exécutiontous climats
