Disjoncteur Boitier Moulé h3+ P630 LSI 4P In400A Icu50kA à plage HMW401JR

Name: HMW401JR
Brand: Hager
SKU: HMW401JR20
Price: 5531.84 EUR

Le HMW401JR est un disjoncteur boitier moulé h3+ P630 4 pôles d'intensité nominale In de 400A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement LSI qui en fait une solution idéale dans les applications de protection fine des distributions complexes dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine ou rail DIN avec accessoire. Version raccordement à plage.

EAN

3250613198213

Conditionnement

1 Pièce

Prix

5 531,84 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

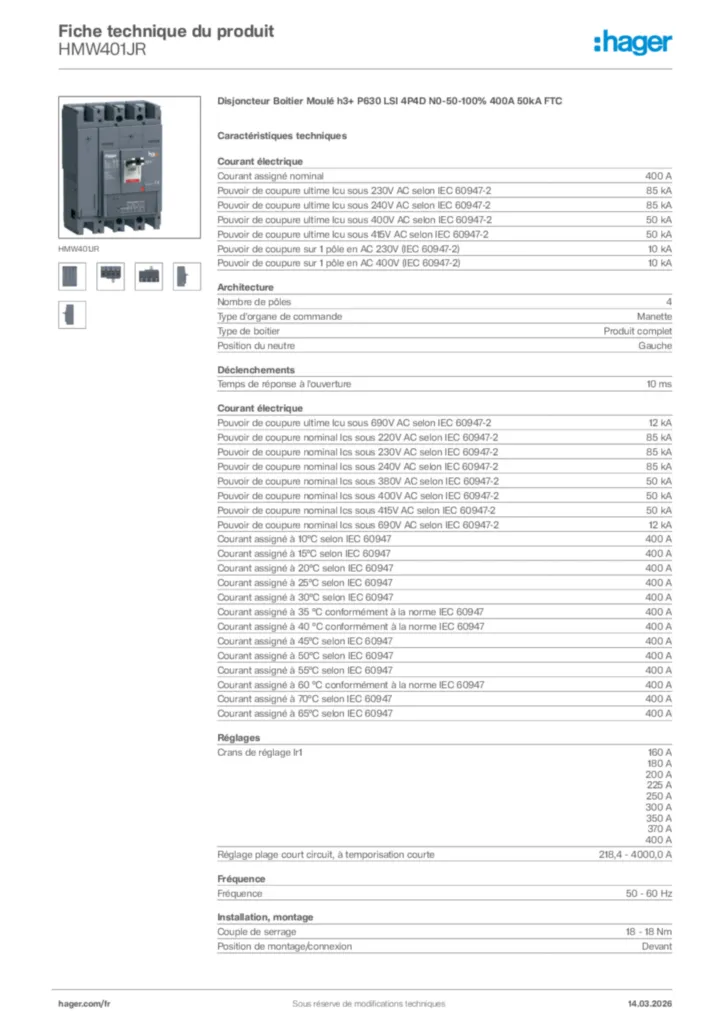

Fiche produit

Complétez votre système

Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
Cache-borne 6 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Dispositif d'alimentation des câbles auxiliaires 2 produit(s) disponible(s)
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

400 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

10 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

10 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

12 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

12 kA
Courant assigné à 10°C selon IEC 60947

400 A
Courant assigné à 15°C selon IEC 60947

400 A
Courant assigné à 20°C selon IEC 60947

400 A
Courant assigné à 25°C selon IEC 60947

400 A
Courant assigné à 30°C selon IEC 60947

400 A
Courant assigné à 35 °C conformément à la norme IEC 60947

400 A
Courant assigné à 40 °C conformément à la norme IEC 60947

400 A
Courant assigné à 45°C selon IEC 60947

400 A
Courant assigné à 50°C selon IEC 60947

400 A
Courant assigné à 55°C selon IEC 60947

400 A
Courant assigné à 60 °C conformément à la norme IEC 60947

400 A
Courant assigné à 70°C selon IEC 60947

400 A
Courant assigné à 65°C selon IEC 60947

400 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Temps de réponse à l'ouverture

10 ms

Crans de réglage Ir1

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Réglage plage court circuit, à temporisation courte

218,4 - 4 000,0 A

Fréquence

50 - 60 Hz

Couple de serrage

18 - 18 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

LSI

Puissance dissipée totale sous IN

57,8 W
Puissance dissipée par pôle à In

19,3 W

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Type de connexion / prise

Borne

Matériau du câble

Cuivre

Hauteur

260 mm
Largeur

185 mm
Profondeur

150 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Oui
Utilisable pour les tableaux de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 4, 5, 6, 7, 8, 10, 11, 12

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
