Appareillage de tête

Disjoncteur Boitier Moulé h3+ P250 LSI 3P In160A Icu50kA à plage HMT160JR

Name: HMT160JR
Brand: Hager
SKU: HMT160JR20
Price: 2377.92 EUR

Le HMT160JR est un disjoncteur boitier moulé h3+ P250 3 pôles d'intensité nominale In de 160A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement LSI qui en fait une solution idéale dans les applications de protection fine des distributions complexes dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine ou rail DIN avec accessoire. Version raccordement à plage.

EAN

3250613176525

Conditionnement

1 Pièce

Prix

2 377,92 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

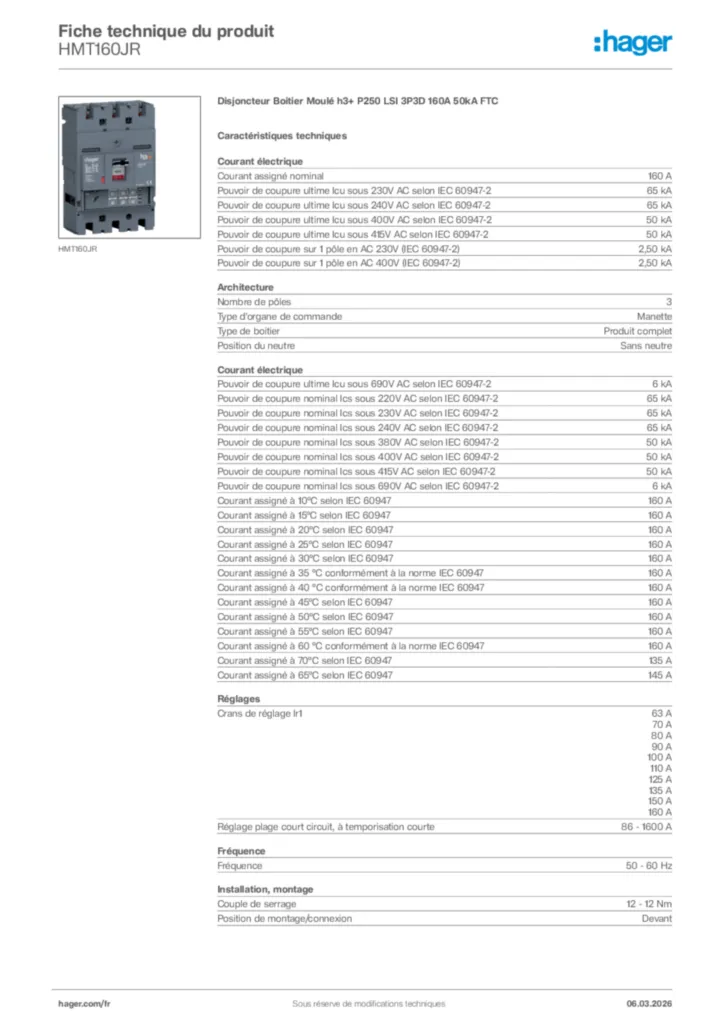

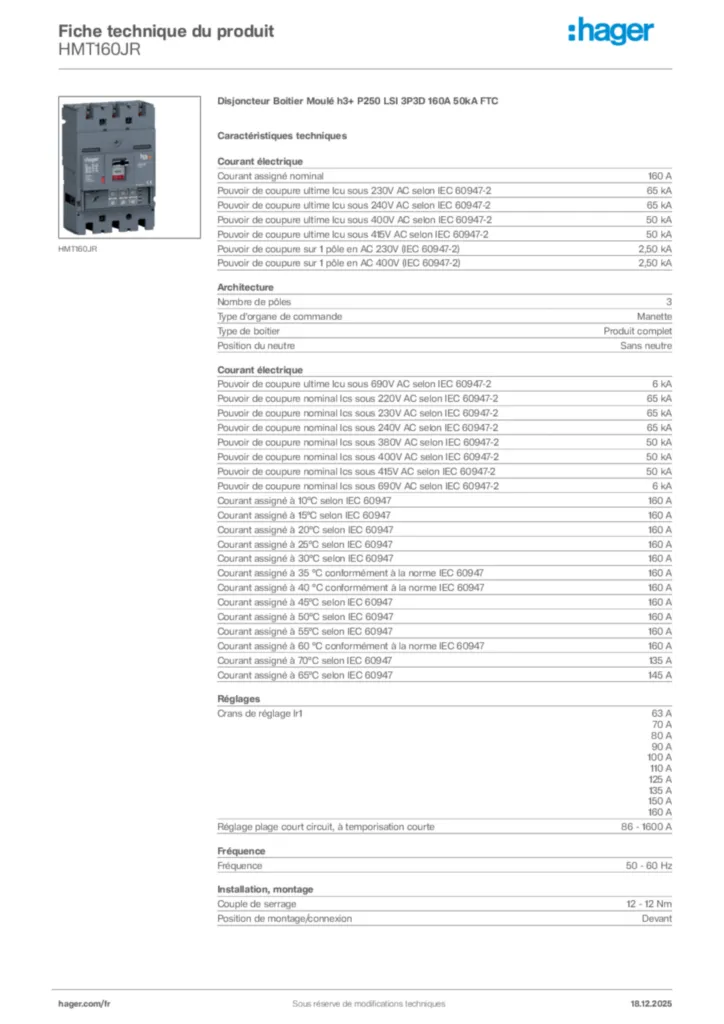

Fiche produit

Complétez votre système

Accessoires optionnels

Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
bobine à émission 6 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Interverouillage 5 produit(s) disponible(s)
Voir plus 47 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

65 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

65 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

2,50 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

2,50 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

6 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

65 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

65 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

65 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

6 kA
Courant assigné à 10°C selon IEC 60947

160 A
Courant assigné à 15°C selon IEC 60947

160 A
Courant assigné à 20°C selon IEC 60947

160 A
Courant assigné à 25°C selon IEC 60947

160 A
Courant assigné à 30°C selon IEC 60947

160 A
Courant assigné à 35 °C conformément à la norme IEC 60947

160 A
Courant assigné à 40 °C conformément à la norme IEC 60947

160 A
Courant assigné à 45°C selon IEC 60947

160 A
Courant assigné à 50°C selon IEC 60947

160 A
Courant assigné à 55°C selon IEC 60947

160 A
Courant assigné à 60 °C conformément à la norme IEC 60947

160 A
Courant assigné à 70°C selon IEC 60947

135 A
Courant assigné à 65°C selon IEC 60947

145 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Crans de réglage Ir1

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Règlage plage court circuit, à temporisation courte

86 - 1 600 A

Fréquence

50 - 60 Hz

Couple de serrage

12 - 12 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Puissance dissipée totale sous IN

18,42 W
Puissance dissipée par pôle à In

6,14 W

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

40 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Cadenassable

Oui

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²
Type de connection/prise

Plage de raccordement

Matériau du câble

Cuivre, Aluminium

Hauteur

165 mm
Largeur

105 mm
Profondeur

97 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Non
Convient au tableau de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 4, 5, 6, 7, 8, 9, 10, 11

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
