HMT100JR - Disjoncteur Boitier Moulé h3+ P250 LSI 3P3D 100A 50kA FTC
HMT100JR - Disjoncteur Boitier Moulé h3+ P250 LSI 3P3D 100A 50kA FTC

Disjoncteur Boitier Moulé h3+ P250 LSI 3P3D 100A 50kA FTC HMT100JR

EAN
3250613176464
Conditionnement
1 pièce
1 524,17 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
  • Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
  • bobine à émission 6 produit(s) disponible(s)
  • Déclencheur à sous-tension 8 produit(s) disponible(s)
  • Bloc de contact auxiliaire 5 produit(s) disponible(s)
  • Voir plus 52 autre(s) produit(s) disponible(s)

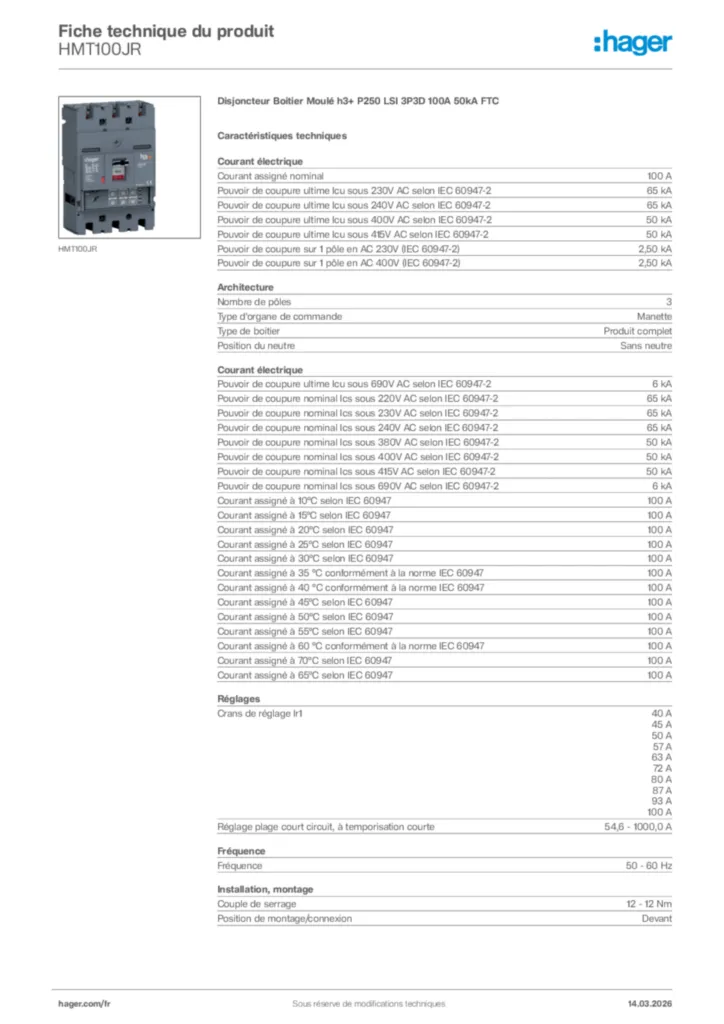

Caractéristiques techniques

Courant électrique
  • Courant assigné nominal
    100 A
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
    2,50 kA
  • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
    2,50 kA
  • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
    6 kA
  • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
    65 kA
  • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
    6 kA
  • Courant assigné à 10°C selon IEC60947
    100 A
  • Courant assigné à 15°C selon IEC60947
    100 A
  • Courant assigné à 20°C selon IEC60947
    100 A
  • Courant assigné à 25°C selon IEC60947
    100 A
  • Courant assigné à 30°C selon IEC60947
    100 A
  • Courant assigné à 35°C selon IEC60947
    100 A
  • Courant assigné à 40°C selon IEC60947
    100 A
  • Courant assigné à 45°C selon IEC60947
    100 A
  • Courant assigné à 50°C selon IEC60947
    100 A
  • Courant assigné à 55°C selon IEC60947
    100 A
  • Courant assigné à 60°C selon IEC60947
    100 A
  • Courant assigné à 70°C selon IEC60947
    100 A
  • Courant assigné à 65°C selon IEC60947
    100 A
Architecture
  • Nombre de pôles
    3
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Sans neutre
Fréquence
  • Fréquence
    50 - 60 Hz
Installation, montage
  • Couple de serrage
    12 - 12 Nm
  • Position de montage/connexion
    Devant
Tension
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
  • Tension assignée d'emploi Ue
    220 - 690 V
Fonctions
  • Unité de déclenchement
    LSI
Puissance
  • Puissance dissipée totale sous IN
    7,20 W
  • Puissance dissipée par pôle à In
    2,40 W
Endurance
  • Endurance électrique en nombre de cycles
    10 000
  • Endurance mécanique nombre de manœuvres
    40 000
Equipement
  • Nombre contact auxiliaire inverseur
    0
  • Nombre contact auxiliaire à ouverture
    0
  • Nombre contact auxiliaire à fermeture
    0
Sécurité
  • Indice de protection IP
    IP4X
Conditions d'utilisation
  • Température de service
    -25 - 70 °C
  • Degré de pollution suivant IEC60664 / IEC60947-2
    3
Couvercle, porte
  • Cadenassable
    Oui
Raccordement
  • Section de raccordement en câble souple
    35 - 150 mm²
  • Section de raccordement en câble rigide
    35 - 185 mm²
  • Type de connection / prise
    Plage de raccordement
Câble
  • Matériau du câble
    Cuivre, Aluminium
Dimensions
  • Hauteur
    165 mm
  • Largeur
    105 mm
  • Profondeur
    97 mm
Commandes et indicateurs
  • Commande motorisée intégrée
    Non
Compatibilité
  • Compatible avec montage Rail DIN
    Non
  • Compatible avec bloc différentiel
    Non
  • Convient au tableau de distribution
    Oui
Alimentation électrique
  • Sens d'alimentation
    Bornes amonts ou avales

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui

Attestations et documents

REACH-declaration 2023-10-20 (english)
PDF
33,29 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,38 kB

Documents

Plus de documentation
*Toutes les données sont sujettes à erreur ou modification. Les prix HT affichés sont recommandés - Tarif janvier 2024
