Disjoncteur Boitier Moulé h3+ P250 TM A/A 3P3D In63A Icu50kA à plage HMT063DR
Le HMT063DR est un disjoncteur boitier moulé h3+ P250 3 pôles 3 déclencheurs d'intensité nominale In de 63A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement TM A/A qui en fait une solution idéale dans les applications de départs directs dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à plage.
EAN
3250613154721
Conditionnement
1 Pièce
Prix
808,75 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 6 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Interverouillage 5 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Voir plus 45 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
65,17 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
106,21 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
85,55 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
108,12 € HT / Pièce* -
HXT066HCapot d'interverrouillage mécanique P250
118,39 € HT / Pièce* -
HXT165HKit d'interverrouillage direct P250 3P
219,64 € HT / Pièce*
-
HXB068H
Câble interverrouillage électrique (x250-P250-h250)
117,89 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXT030HCommande rotative directe pour P250
159,76 € HT / Pièce*
-
HXT031HCommande rotative débrochable P250
268,09 € HT / Pièce*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
851,27 € HT / Pièce* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
1 008,11 € HT / Pièce* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
765,71 € HT / Pièce* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
931,09 € HT / Pièce* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
750,03 € HT / Pièce* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
915,42 € HT / Pièce* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
851,27 € HT / Pièce* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
1 016,64 € HT / Pièce* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
751,45 € HT / Pièce* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
916,83 € HT / Pièce* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
751,45 € HT / Pièce* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
916,83 € HT / Pièce* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
765,71 € HT / Pièce* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
931,09 € HT / Pièce* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
751,45 € HT / Pièce* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
916,83 € HT / Pièce* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
842,71 € HT / Pièce* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
1 008,11 € HT / Pièce* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
851,27 € HT / Pièce* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
1 016,64 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
73,46 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
81,72 € HT / Pièce*
-
HYB011HEpanouisseur (x/P250) 3P
73,64 € HT / Pièce* -
HYB031HConnexion arrière (x/P250-P250) - 3P
103,68 € HT / Pièce* -
HYT001HCage de raccordement P250 Cu/Al 3P 1x 10-150mm²
79,91 € HT / Pièce* -
HYT005HCage de raccordement P250 Al 3P 1x 50-185mm²
92,73 € HT / Pièce* -
HYT007HCage de raccordement P250 Cu/Al 3P 2x 35-120mm²
174,01 € HT / Pièce* -
HYT065HCage de raccordement P250 Cu/Al 3P 6x 6-35mm²
231,03 € HT / Pièce* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
45,69 € HT / Pièce*
-
HYC255HAuxiliaire de position pour boitier moulé débrochable (P250-h250..1000)
151,21 € HT / Pièce*
-
HYS256HDéclencheur de sécu base déco P160-P250
28,58 € HT / Pièce*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
20,02 € HT / Pièce*
-
HYT200HBase pour boitier moulé déconnectable P250 3P
260,98 € HT / Pièce* -
HYT300HAdaptateur déconnectable pour boitier moulé P250 3P
182,55 € HT / Pièce* -
HYT330HBase pour boitier moulé débrochable P250 3P
260,98 € HT / Pièce* -
HYT332HKit de débrochabilité pour boitier moulé P250 3P
159,76 € HT / Pièce*
-
HYC321HCache borne pour versions déconnectables et débrochables (P250-h250) 3P
105,41 € HT / Pièce* -
HYT021HCapot cache-bornes pour rallonge de plage P250 3P
77,04 € HT / Pièce* -
HYT023HCapot cache-bornes pour épanouisseur P250 3P
77,04 € HT / Pièce* -
HYT025HCapot cache-bornes pour connection arrière + déconnectable P250 3P
77,04 € HT / Pièce* -
HYT050HIsolation arrière pour Capot cache-bornes rallonge de plage P250 3P
39,99 € HT / Pièce* -
HYT052HIsolation arrière pour Capot cache-bornes épanouisseur P250 3P
82,74 € HT / Pièce*

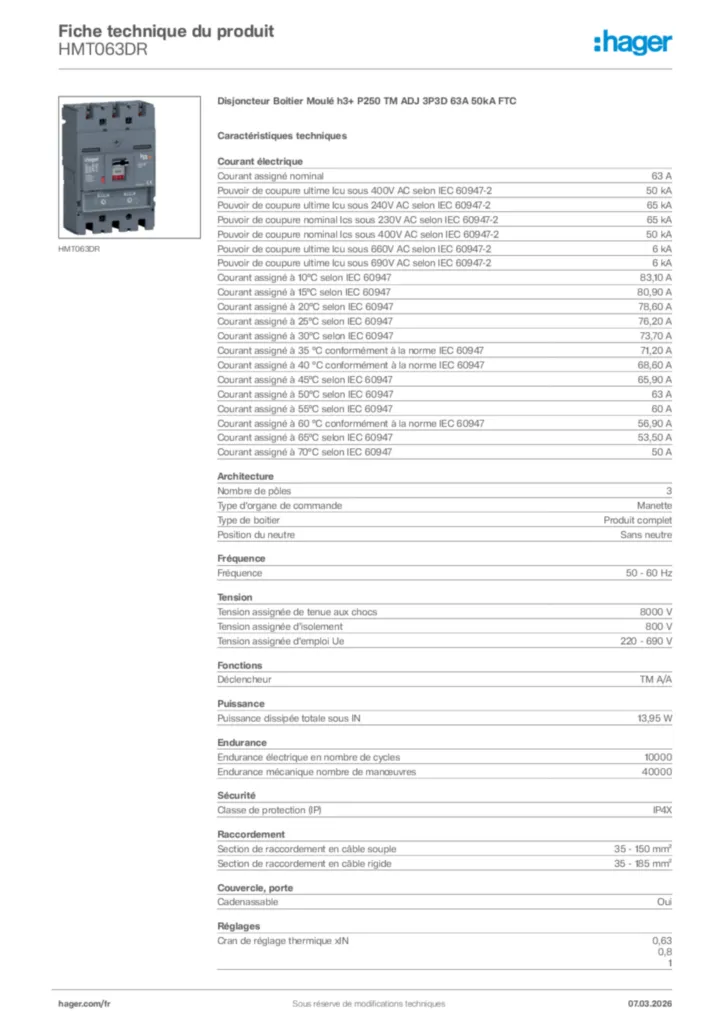

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal63 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-265 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-265 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-250 kA
-
Courant assigné à 10°C selon IEC 6094783,10 A
-
Courant assigné à 15°C selon IEC 6094780,90 A
-
Courant assigné à 20°C selon IEC 6094778,60 A
-
Courant assigné à 25°C selon IEC 6094776,20 A
-
Courant assigné à 30°C selon IEC 6094773,70 A
-
Courant assigné à 35 °C conformément à la norme IEC 6094771,20 A
-
Courant assigné à 40 °C conformément à la norme IEC 6094768,60 A
-
Courant assigné à 45°C selon IEC 6094765,90 A
-
Courant assigné à 50°C selon IEC 6094763 A
-
Courant assigné à 55°C selon IEC 6094760 A
-
Courant assigné à 60 °C conformément à la norme IEC 6094756,90 A
-
Courant assigné à 65°C selon IEC 6094753,50 A
-
Courant assigné à 70°C selon IEC 6094750 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN13,95 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Couvercle, porte
-
CadenassableOui
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
-
Barre aval : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
-
Barre amont : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage12 - 12 Nm
-
Couple de serrage nominal borne basse12 - 12 Nm
-
Couple de serrage nominal borne haute12 - 12 Nm
Protection électrique
-
Protection instantanée (Ii) : crans de réglage6, 8, 10, 13
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Notice d'installation pour Disjoncteur boitier moulé h3+ P250 (Date: 2020-03)
Guide d'installation International 2015-11-02
PDF4,67 MB -
Brochures techniques & CCTP
Appareillage de tête H3 - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-05-16
PDF964,44 kB
Appareillage de tête H3_H3plus - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX1,95 MB
Catalogue technique - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF41,57 MB -
Brochure
Brochure - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF6,39 MB
Guide de choix - Distribution d'énergie
Installation puissance surveillée
PDF10,28 MB -
Fichiers STEP
CAD file for MCCB 250A 3P
Fichiers STEP International 2023-11-24
STP640,83 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Technical catalogue Moulded Case Circuit breakers up to 630A
Guide International 2019-10-09
PDF48,70 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-25
PDF349,41 kB
Declaration
Déclaration de conformité International 2022-04-25
PDF461,97 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
HDA125LDisjoncteur Boitier Moulé h3 x160 TM FIX 3P3D 125A 18kA CTCPrix623,13 €HT/ Pièce * -
2
HDA126LDisjoncteur Boitier Moulé h3 x160 TM FIX 4P4D 125A 18kA CTCPrix766,35 €HT/ Pièce * -
3
HDA160LDisjoncteur Boitier Moulé h3 x160 TM FIX 3P3D 160A 18kA CTCPrix839,86 €HT/ Pièce * -
4
HDA161LDisjoncteur Boitier Moulé h3 x160 TM FIX 4P4D 160A 18kA CTCPrix1 080,59 €HT/ Pièce * -
5
HEE800GDisjoncteur boîtier moulé h1000 3P 70kA 800A LSI déconnectablePrix11 688,76 €HT/ Pièce *
