HMD380 - Disjoncteur 80A 3P 15kA Courbe D 4,5modules

Appareillages modulaires

Disjoncteur 80A 3P 15kA Courbe D 4,5modules HMD380

Name: HMD380
Brand: Hager
SKU: HMD380
Price: 746.48 EUR

Le disjoncteur Hager HMD380 d'une capacité de 80 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 15kA et sa courbe D permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 4,5modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250613230319

Conditionnement

1 Pièce

Prix

746,48 €

HT/ Pièce *

Trouver un distributeur

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

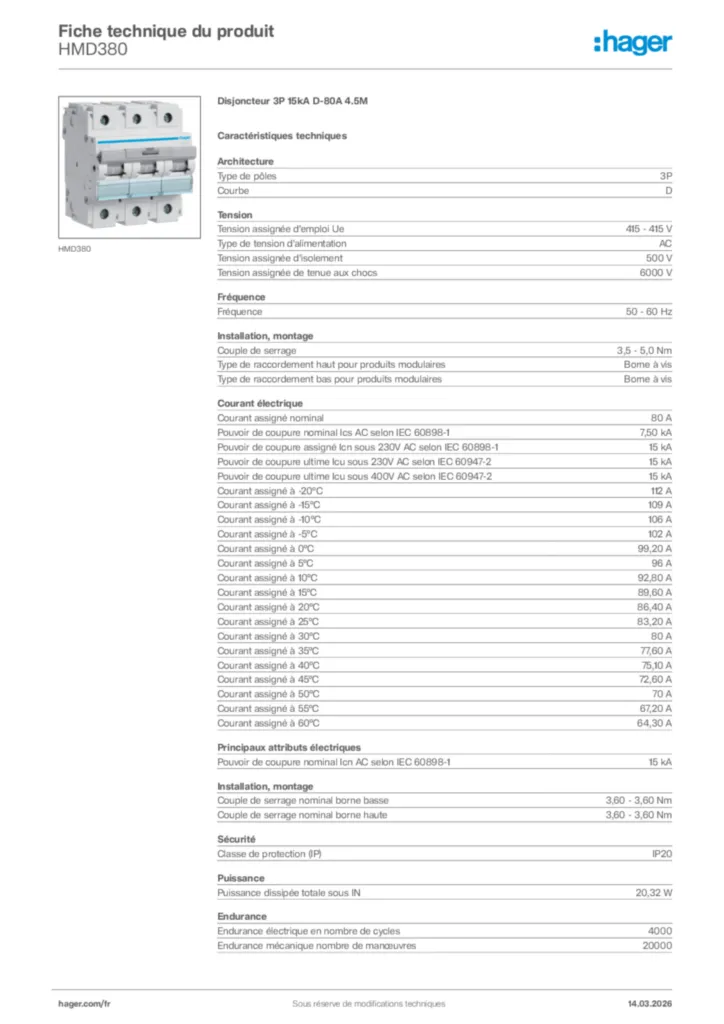

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s)
Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
adaptateur de rail DIN 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Voir plus 8 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P
Courbe

D

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Courant assigné nominal

80 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

7,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

15 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

15 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

15 kA
Courant assigné à 20°C

112 A
Courant assigné à -15°C

109 A
Courant assigné à -10°C

106 A
Courant assigné à -5°C

102 A
Courant nominal à 0°C

99,20 A
Courant assigné à 5°C

96 A
Courant assigné à 10°C

92,80 A
Courant assigné à 15°C

89,60 A
Courant assigné à 20°C

86,40 A
Courant assigné à 25°C

83,20 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

77,60 A
Courant nominal à 40°C

75,10 A
Courant assigné à 20°C

72,60 A
Courant assigné à 20°C

70 A
Courant assigné à 55°C

67,20 A
Courant assigné à 60°C

64,30 A

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

15 kA

Puissance dissipée totale sous IN

20,32 W

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

4,50

Alignement des bornes hautes pour produits modulaires

Bornes alignées
Alignement des bornes basses pour produits modulaires

Bornes alignées

Hauteur

90 mm
Largeur

80 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
