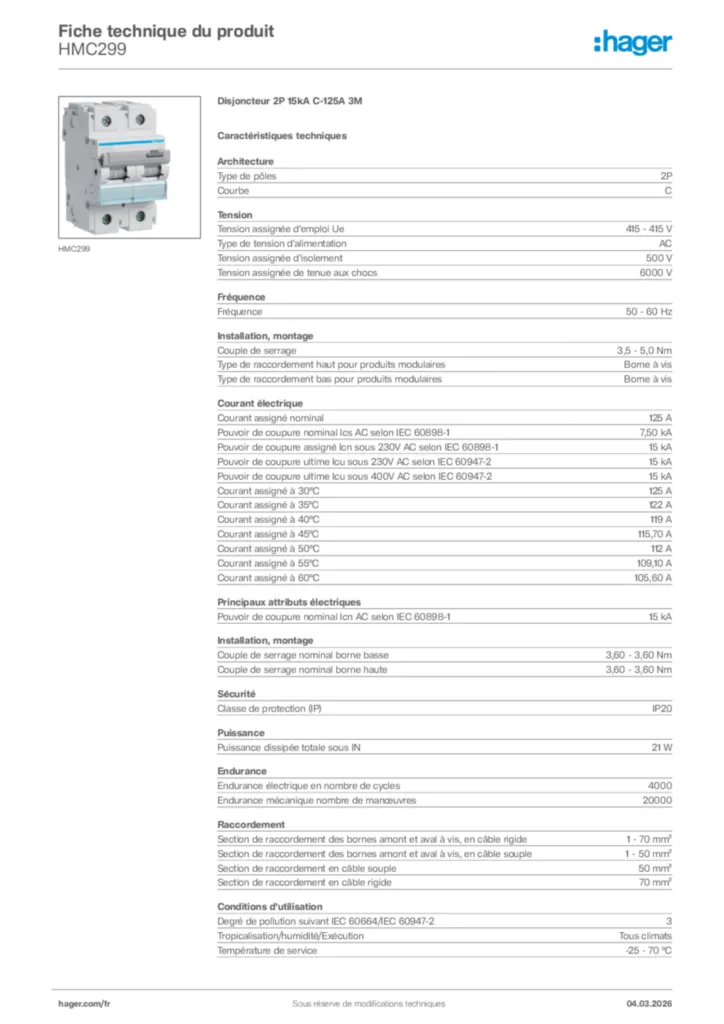

Disjoncteur 2P 15kA C-125A 3M HMC299

EAN
3250613230180
Conditionnement
1 pièce
Prix
577,22 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s)
  • Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
  • adaptateur de rail DIN 1 produit(s) disponible(s)
  • Accessoires pour les fonctions 1 produit(s) disponible(s)
  • Bloc de contact auxiliaire 2 produit(s) disponible(s)
  • Voir plus 8 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Architecture
  • Type de pôles
    2P
  • Courbe
    C
Tension Electrique
  • Tension assignée d'emploi Ue
    415 - 415 V
  • Type de tension d'alimentation
    AC
  • Tension assignée d'isolement
    500 V
  • Tension assignée de tenue aux chocs
    6 000 V
Fréquence
  • Fréquence
    50 - 60 Hz
Installation, montage
  • Couple de serrage
    3,5 - 5,0 Nm
Courant Electrique
  • Courant assigné nominal
    125 A
  • Pouvoir de coupure de service Ics AC selon IEC60898-1
    7,50 kA
  • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
    15 kA
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    15 kA
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    15 kA
  • Courant assigné à 30°C
    125 A
  • Courant assigné à 35°C
    122 A
  • Courant assigné à 40°C
    119 A
  • Courant assigné à 45°C
    115,70 A
  • Courant assigné à 50°C
    112 A
  • Courant assigné à 55°C
    109,10 A
  • Courant assigné à 60°C
    105,60 A
Principales caractéristiques électriques
  • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
    15 kA
  • Couple de serrage nominal borne basse
    3,60 - 3,60 Nm
  • Couple de serrage nominal borne haute
    3,60 - 3,60 Nm
Puissance
  • Puissance dissipée totale sous IN
    21 W
Endurance
  • Endurance électrique en nombre de cycles
    4 000
  • Endurance mécanique nombre de manœuvres
    20 000
Connexion
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    1 - 70 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    1 - 50 mm²
Conditions d'utilisation
  • Degré de pollution suivant IEC60664 / IEC60947-2
    3
  • Tropicalisation/humidité/Exécution
    Tous climats
Capacité
  • Nombre de modules
    3
Connectivité
  • Alignement des bornes hautes pour produits modulaires
    Bornes alignées
  • Alignement des bornes basses pour produits modulaires
    Bornes alignées

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
Conforme REACH Oui
