Disjoncteur 80A 2P 15kA Courbe C 3modules HMC280
Le disjoncteur Hager HMC280 d'une capacité de 80 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 15kA et sa courbe C permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 3modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.
EAN
3250613230166
Conditionnement
1 Pièce
Prix
454,79 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s) -
Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Voir plus 8 autre(s) produit(s) disponible(s)
Complétez votre système
-
BDC280E
Bloc différentiel 2P 125A 30mA type AC
915,72 € HT / Pièce* -
BTC280EBloc différentiel 2P 125A réglable type AC
708,44 € HT / Pièce*
-
BDH280E
Bloc différentiel 2P 125A 30mA type A haute immunité
1 201,14 € HT / Pièce* -
BTH280EBloc différentiel 2P 125A réglable type haute immunité
912,49 € HT / Pièce*
-
L061
Rehausse 15mm 1M
6,29 € HT / Pièce*
-
LZ060
Intercalaire de dissipation
8,88 € HT / Pièce*
-
MZ201
Contact auxiliaire 10+1F 6A 240V AC
79,15 € HT / Pièce* -
MZ202Contact signal défaut 10+1F 6A 240V AC
83,99 € HT / Pièce*
-
MZ203Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZN131Jeu de 3 séparateurs de phase
13,06 € HT / jeu*
-
MZN130Cache borne 1P
25,60 € HT / Pièce*

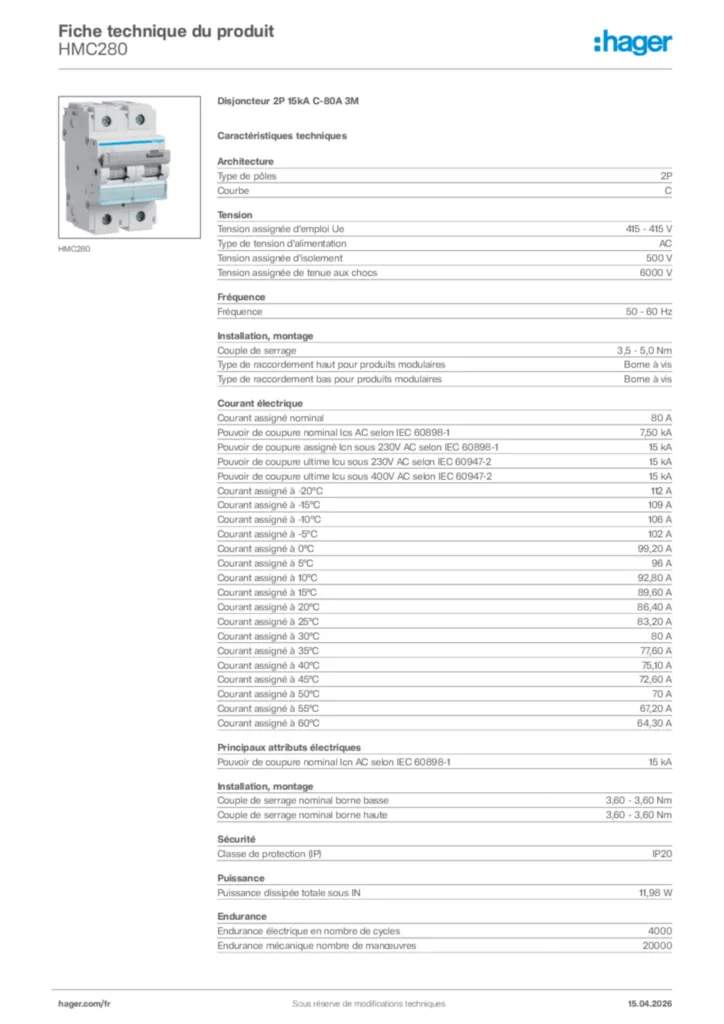

Caractéristiques techniques
Architecture
-
Type de pôles2P
-
CourbeC
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
Fréquence
-
Fréquence50 - 60 Hz
Courant électrique
-
Courant assigné nominal80 A
-
Pouvoir de coupure nominal Ics AC selon IEC 60898-17,50 kA
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-115 kA
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-215 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-215 kA
-
Courant assigné à 20°C112 A
-
Courant assigné à -15°C109 A
-
Courant assigné à -10°C106 A
-
Courant assigné à -5°C102 A
-
Courant nominal à 0°C99,20 A
-
Courant assigné à 5°C96 A
-
Courant assigné à 10°C92,80 A
-
Courant assigné à 15°C89,60 A
-
Courant assigné à 20°C86,40 A
-
Courant assigné à 25°C83,20 A
-
Courant assigné à 30°C80 A
-
Courant assigné à 35°C77,60 A
-
Courant nominal à 40°C75,10 A
-
Courant assigné à 20°C72,60 A
-
Courant assigné à 20°C70 A
-
Courant assigné à 55°C67,20 A
-
Courant assigné à 60°C64,30 A
Installation, montage
-
Couple de serrage3,5 - 5,0 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Couple de serrage nominal borne haute3,60 - 3,60 Nm
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-115 kA
Puissance
-
Puissance dissipée totale sous IN11,98 W
Endurance
-
Endurance électrique en nombre de cycles4 000
-
Endurance mécanique nombre de manœuvres20 000
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 70 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 50 mm²
-
Section de raccordement en câble souple50 mm²
-
Section de raccordement en câble rigide70 mm²
Conditions d'utilisation
-
Degré de pollution suivant IEC 60664/IEC 60947-23
-
Tropicalisation/humidité/ExécutionTous climats
-
Température de service-25 - 70 °C
Capacité
-
Nombre de modules3
Connectivité
-
Alignement des bornes hautes pour produits modulairesBornes alignées
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur90 mm
-
Largeur53 mm
-
Profondeur70 mm
