Disjoncteur Boitier Moulé h3 x160 TM A/F 4P4D In160A Icu25kA à cage HHA161H

Name: HHA161H
Brand: Hager
SKU: HHA161H20
Price: 1556.95 EUR

Le HHA161H est un disjoncteur boitier moulé h3 x160 4 pôles 4 déclencheurs d'intensité nominale In de 160A de Hager. Doté d'un pouvoir de coupure ultime Icu de 25kA sous 400V, il est équipé d'une unité de déclenchement TM A/F qui en fait une solution idéale dans les applications de départs directs dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à cage.

EAN

3250613130930

Conditionnement

1 Pièce

Prix

1 556,95 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

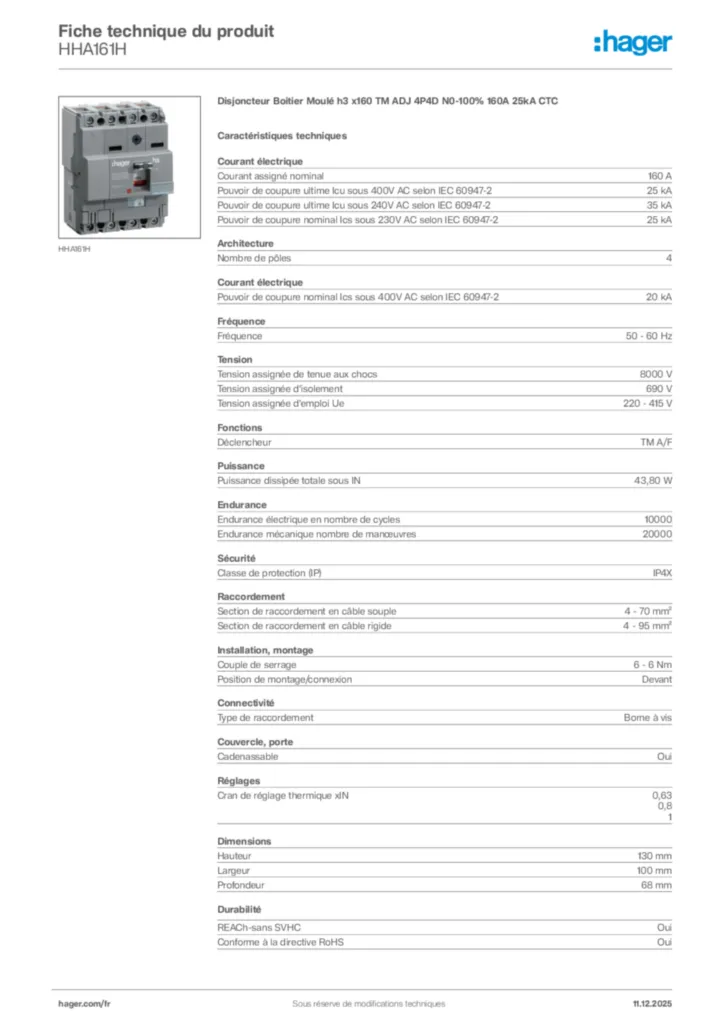

Fiche produit

Complétez votre système

Accessoires optionnels

Blocs complémentaires pour disjoncteurs principaux type A-HI 1 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
Poignée pour disjoncteur 2 produit(s) disponible(s)
Voir plus 9 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

25 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

20 kA

Nombre de pôles

4

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

690 V
Tension assignée d'emploi Ue

220 - 415 V

Unité de déclenchement

TM A/F

Puissance dissipée totale sous IN

43,80 W

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

4 000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

4 - 70 mm²
Section de raccordement en câble rigide

4 - 95 mm²

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Devant

Type de raccordement

Borne à vis

Cadenassable

Oui

Hauteur

130 mm
Largeur

100 mm
Profondeur

68 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
