HHA041H

Disjoncteur Boitier Moulé h3 x160 TM ADJ 4P4D N0-100% 40A 25kA CTC
EAN
3250613130886
Quantité du produit
1
Prix*
524,29 € HT/pièce*
Architecture
Type de commandeManette
Type de boitierProduit complet
Nombre de pole protégé4
Nombre de pôles4 P
Type de pôles4P4D
Mode de fixationRail DIN symétrique ou asymétrique
Fonctions
Produit équipé de la fonction protectionOui
Bloc de déclenchement TM A;F
Protection différentielle intégréeOui
Compatibilité
Compatible avec montage Rail DINOui
Principales caractéristiques électriques
Tension assignée d'emploi Ue220 / 415 V
Fréquence assignée50;60 Hz
Tension
Tension assignée d'isolement690 V
Tension assignée de tenue aux chocs8000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-225 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-225 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-225 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-220 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-220 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-235 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-235 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-225 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-225 kA
Valeur du réglage thermique25 / 32 / 40 A
Cran de réglage thermique xIN0.63 / 0.8 / 1
Courant / température
Courant assigné à 10°C selon IEC 60947-249.8 A
Courant assigné à 15°C selon IEC 60947-248.7 A
Courant assigné à 20°C selon IEC 60947-247.5 A
Courant assigné à 25°C selon IEC 60947-246.4 A
Courant assigné à 30°C selon IEC 60947-245.2 A
Courant assigné à 35°C selon IEC 60947-243.9 A
Courant assigné à 40°C selon IEC 60947-242.6 A
Courant assigné à 45°C selon IEC 60947-241.3 A
Courant assigné à 50°C selon IEC 60947-240 A
Courant assigné à 55°C selon IEC 60947-238.5 A
Courant assigné à 60°C selon IEC 60947-237.1 A
Courant assigné à 65°C selon IEC 60947-235.6 A
Courant assigné à 70°C selon IEC 60947-234 A
Dimensions
Profondeur produit installé68 mm
Hauteur produit installé130 mm
Largeur produit installé100 mm
Distance critique entre émission de commutation/fond de la pièce mise à la terre40 mm
Distance critique entre émission de commutation/partie mise à la terre à gauche50 mm
Distance critique entre émission de commutation/partie mise à la terre à droite50 mm
Distance critique entre émission de commutation/Tête de la pièce mise à la terre40 mm
Distance critique entre émission de commutation/plaque isolée30 mm
Distance critique entre émission de commutation/partie de la durée de vie50 mm
Puissance
Puissance dissipée par pôle à 0,63 In1.4 W
Puissance dissipée par pôle à 0,8 In2.3 W
Puissance dissipée totale à 0,63 In4.3 W
Puissance dissipée totale à 0,8 In7 W
Puissance dissipée totale sous IN11 W
Puissance dissipée par pôle à In3.7 W
Endurance
Endurance électrique en nombre de cycles1000
Endurance mécanique nombre de manoeuvres4000
Installation, montage
Couple de serrage6Nm
Connexion
Section de raccordement en câble souple4 ; 70mm²
Section de raccordement en câble rigide4 ; 95mm²
BranchementConnexions frontales
Type de connexioncage à vis
Configuration
Valeur du réglage magnétique600 A
Equipement
Commande motorisée optionnelleOui
AccessoriableOui
Standards
Texte normeIEC 60947-2
Directive européenne WEEEconcerné
Sécurité
Indice de protection IPIP4X
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-23
Altitude2000 m
Température
Température de calibration50 °C
Plus de caractéristiques

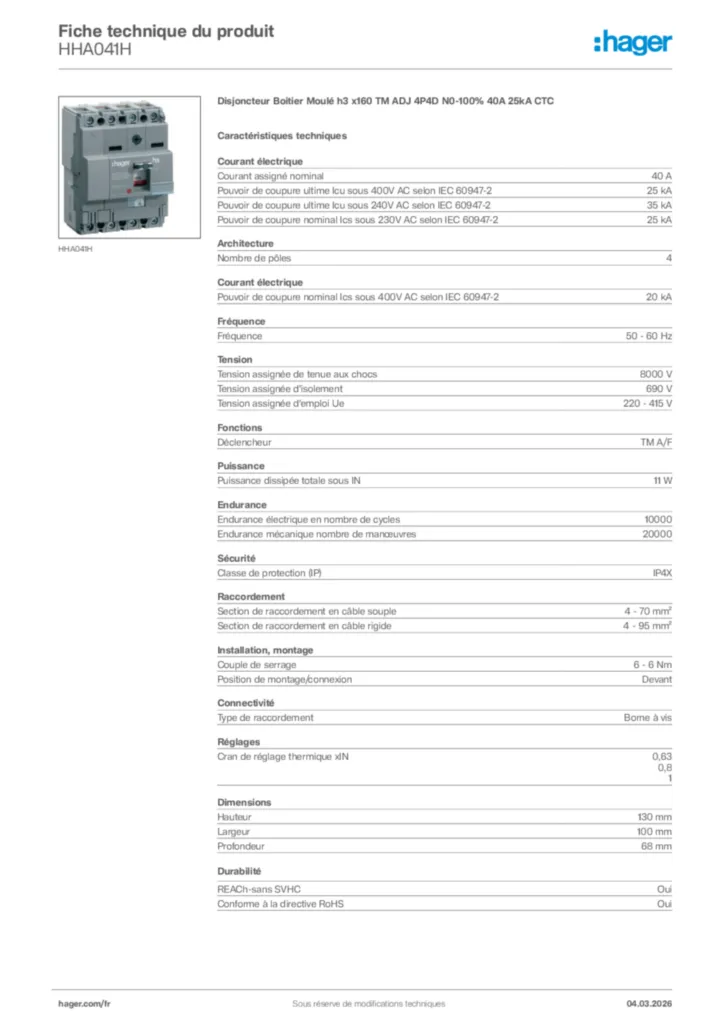

Documentations
