Disjoncteur Boitier Moulé h3+ P630 LSI 4P In630A Icu70kA à plage HEW631JR
Le HEW631JR est un disjoncteur boitier moulé h3+ P630 4 pôles d'intensité nominale In de 630A de Hager. Doté d'un pouvoir de coupure ultime Icu de 70kA sous 400V, il est équipé d'une unité de déclenchement LSI qui en fait une solution idéale dans les applications de protection fine des distributions complexes dans les tableaux électriques notamment dans les installations tertiaires. Montage sur platine ou rail DIN avec accessoire. Version raccordement à plage.
EAN
3250613197957
Conditionnement
1 Pièce
Outils de conception
Prix
8 648,92 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A 1 produit(s) disponible(s) -
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Voir plus 51 autre(s) produit(s) disponible(s)
Complétez votre système
-
HBW630H
Bloc différentiel P630 4P 630A Idn adj
3 554,57 € HT / Pièce*
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
22,88 € HT / Pièce* -
HTL010HCâble adaptateur h3+ MIP vers USB
556,30 € HT / Pièce*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
106,21 € HT / Pièce*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
85,55 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
108,12 € HT / Pièce* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
162,62 € HT / Pièce* -
HXW066HCapot d'interverrouillage mécanique x630/P630
118,39 € HT / Pièce* -
HXW166HKit de liaison d'interverrouillage 4P x630/P630
219,64 € HT / Pièce* -
HXW888HKit de verrouillage pour commande rotative x630/P630
210,34 € HT / Pièce* -
HXW890HKit de verrouillage pour kit débrochable x630/P630
210,34 € HT / Pièce*
-
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce* -
HXD068HCâble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce*
-
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
64,49 € HT / Pièce* -
HYW256HDéclencheur de sécu base déco x630-P630
35,10 € HT / Pièce* -
HYW257HDéclencheur de sécurité h3 x630/h3+ P630 for QuadroSX/Unimes H Combiway
73,65 € HT / Pièce*
-
HXW030HCommande rotative directe x/P630
280,42 € HT / Pièce* -
HXW031HCommande rotative grise débrochable x/P630
392,57 € HT / Pièce* -
HXW033HExtension de manette pour P630
42,11 € HT / Pièce*
-
HXW040HCommande motorisée x630/P630 24-48VDC avec Auto-Reset
2 803,81 € HT / Pièce* -
HXW040HKCommande motorisée x630/P630 24-48VDC avec Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW041HCommande motorisée x630/P630 100-120VDC avec Auto-Reset
2 803,81 € HT / Pièce* -
HXW041HKCommande motorisée x630/P630 100-120VDC avec Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW042HCommande motorisée x630/P630 100-240VAC avec Auto-Reset
2 803,81 € HT / Pièce* -
HXW042HKCommande motorisée x630/P630 100-240VAC avec Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW046HKCommande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
3 644,92 € HT / Pièce*
-
HXW901HManette taille 2 IP55 (10x10mm)
70,15 € HT / Pièce*
-
HXW912HAxe 14x14mm 200mm pour manette taille 2
110,89 € HT / Pièce* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
149,57 € HT / Pièce* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
208,86 € HT / Pièce*
-
HYC255HAuxiliaire de position pour boitier moulé débrochable (P250-h250..1000)
151,21 € HT / Pièce*
-
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
73,46 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
81,72 € HT / Pièce*
-
HYD034HConnexion arrière h/x/P 4P 630A
213,52 € HT / Pièce* -
HYW002HCage de raccordement x630/P630 Cu/Al 4P 1x 35-300mm²
392,57 € HT / Pièce* -
HYW008HCage de raccordement x630/P630 Cu/Al 4P 2x 35-300mm²
392,57 € HT / Pièce* -
HYW013HRallonge de plage droite pour x630/P630 4P (630A max)
182,30 € HT / Pièce* -
HYW015HEpanouisseur pour x630/P630 4P (jusqu'à 630A)
182,30 € HT / Pièce* -
HYW328HConnection pour base déconnectable x630/P630 1P
49,11 € HT / Pièce*
-
HYW019HSéparateur de phase pour x630/P630 3-4Pôles
25,29 € HT / Pièce*
-
HYW201HBase pour boitier moulé déconnectable x630/P630 4P
1 191,64 € HT / Pièce* -
HYW331HBase pour boitier moulé débrochable x630/P630 4P
1 191,64 € HT / Pièce*
-
HYD322HCache borne h630 4P pour versions déconnectables et débrochables
162,99 € HT / Pièce* -
HYW022HCapot cache-bornes pour rallonge de plage x630/P630 4P
140,24 € HT / Pièce* -
HYW024HCapot cache-bornes pour épanouisseur x630/P630 4P
140,24 € HT / Pièce* -
HYW026HCapot cache-bornes pour connection arrière + déconnectable x630/P630 4P
140,24 € HT / Pièce* -
HYW051HPlaque d'isolation droite P630 4P
35,10 € HT / Pièce* -
HYW053HPlaque d'isolation épanouie P630 4P
35,10 € HT / Pièce*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
490,71 € HT / Pièce*

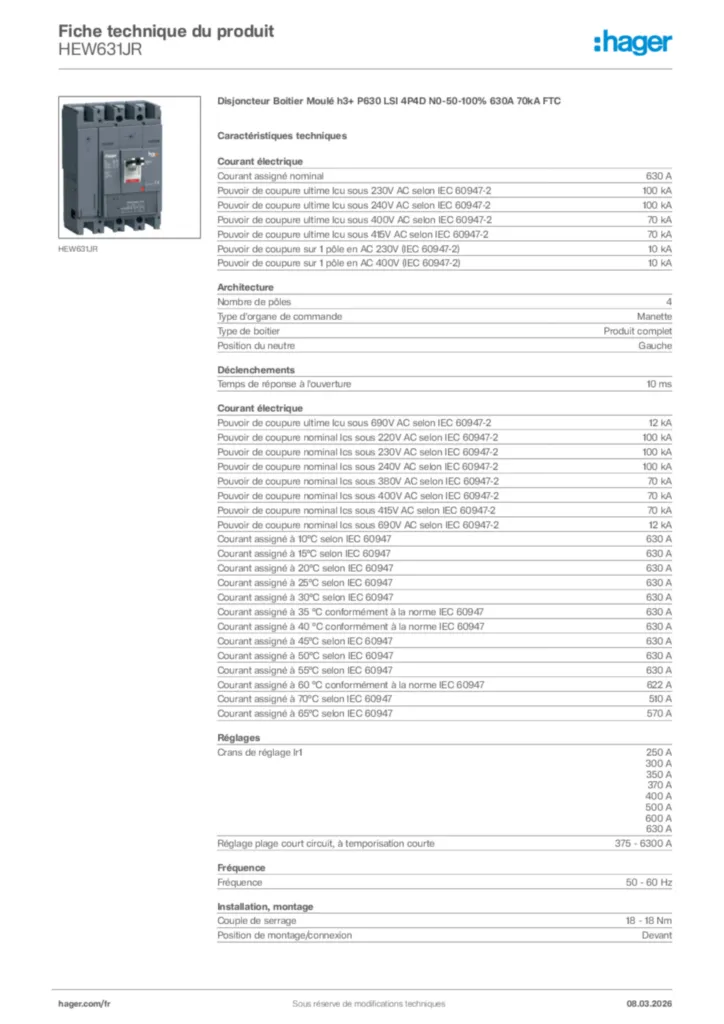

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-270 kA
-
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)10 kA
-
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)10 kA
-
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-212 kA
-
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-270 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-270 kA
-
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-270 kA
-
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-212 kA
-
Courant assigné à 10°C selon IEC 60947630 A
-
Courant assigné à 15°C selon IEC 60947630 A
-
Courant assigné à 20°C selon IEC 60947630 A
-
Courant assigné à 25°C selon IEC 60947630 A
-
Courant assigné à 30°C selon IEC 60947630 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947630 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947630 A
-
Courant assigné à 45°C selon IEC 60947630 A
-
Courant assigné à 50°C selon IEC 60947630 A
-
Courant assigné à 55°C selon IEC 60947630 A
-
Courant assigné à 60 °C conformément à la norme IEC 60947622 A
-
Courant assigné à 70°C selon IEC 60947510 A
-
Courant assigné à 65°C selon IEC 60947570 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Crans de réglage Ir1250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Règlage plage court circuit, à temporisation courte375 - 6 300 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage18 - 18 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Puissance
-
Puissance dissipée totale sous IN131,6 W
-
Puissance dissipée par pôle à In46,2 W
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-23
Raccordement
-
Type de connection/prisePlage de raccordement
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur260 mm
-
Largeur185 mm
-
Profondeur150 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielOui
-
Convient au tableau de distributionOui
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : crans de réglage3, 4, 5, 6, 7, 8, 9, 10, 11
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Instructions d'utilisation
Manuel Système de communication h3+
Instructions d'utilisation fr-FR 2018-09-07
PDF7,32 MB
Operating manual International 2020-09-21
Mode opératoire International 2020-09-21
PDF13,53 MB -
Mode d'emploi
Mode d'emploi International 2025-01-21
PDF10,29 MB -
Guide d'installation
trip_unit_LSI
Guide d'installation International 2019-01-25
PDF1,15 MB -
Brochures techniques & CCTP
Appareillage de tête H3 - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-05-16
PDF964,44 kB
Appareillage de tête H3_H3plus - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX1,95 MB
Catalogue technique - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF41,57 MB -
Brochure
Brochure - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF6,39 MB
Guide de choix - Distribution d'énergie
Installation puissance surveillée
PDF10,28 MB -
Fichiers STEP
CAD file for MCCB 630A 4P
Fichiers STEP International 2023-11-24
STP1023,49 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Technical catalogue Moulded Case Circuit breakers up to 630A
Guide International 2019-10-09
PDF48,70 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
EU Declaration of Conformity
PDF588,41 kB
EU declaration of conformity
PDF569,34 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
HDA125LDisjoncteur Boitier Moulé h3 x160 TM FIX 3P3D 125A 18kA CTCPrix623,13 €HT/ Pièce * -
2
HDA126LDisjoncteur Boitier Moulé h3 x160 TM FIX 4P4D 125A 18kA CTCPrix766,35 €HT/ Pièce * -
3
HDA160LDisjoncteur Boitier Moulé h3 x160 TM FIX 3P3D 160A 18kA CTCPrix839,86 €HT/ Pièce * -
4
HDA161LDisjoncteur Boitier Moulé h3 x160 TM FIX 4P4D 160A 18kA CTCPrix1 080,59 €HT/ Pièce * -
5
HEE800GDisjoncteur boîtier moulé h1000 3P 70kA 800A LSI déconnectablePrix11 688,76 €HT/ Pièce *
