Appareillage de tête

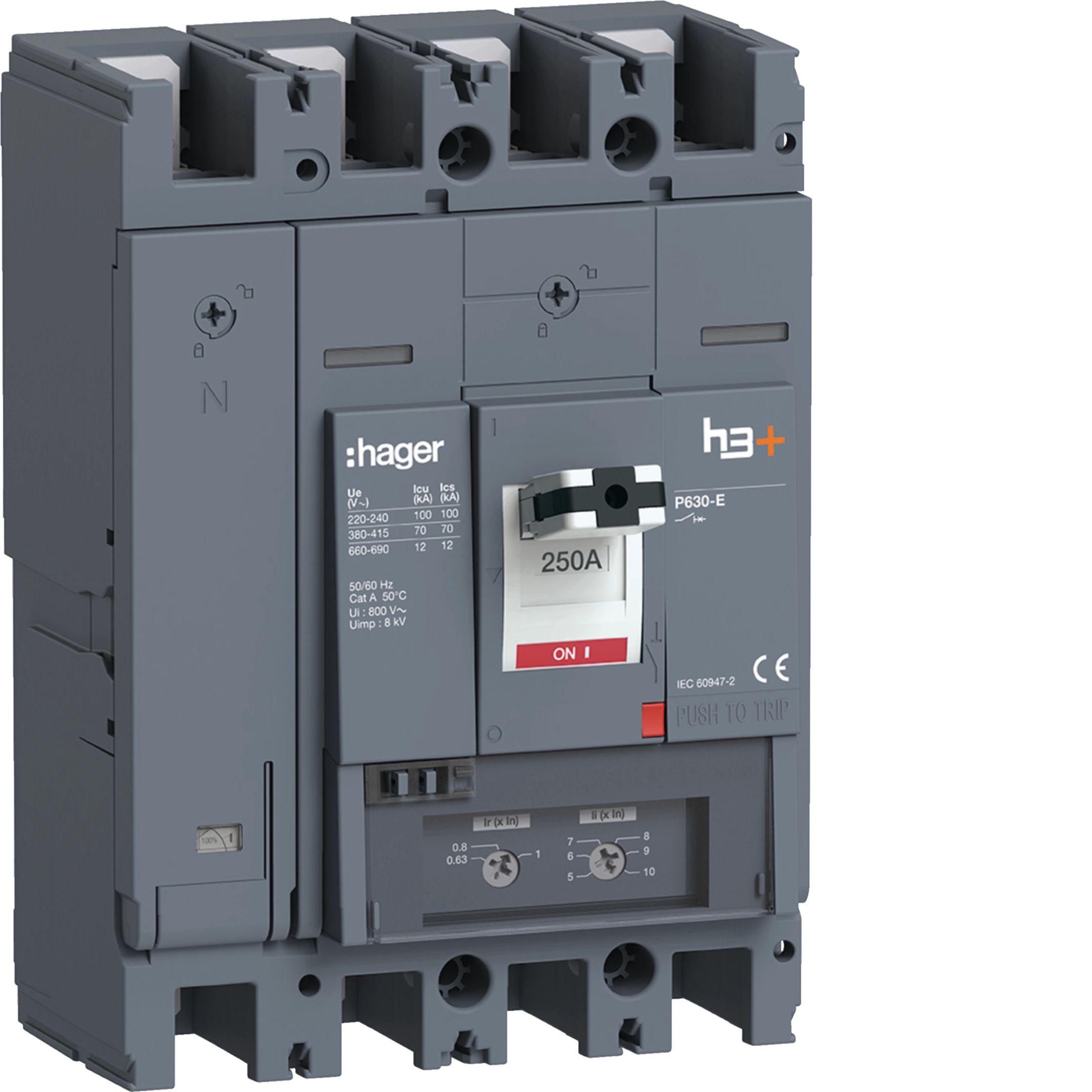

Disjoncteur Boitier Moulé h3+ P630 TM A/A 4P4D In250A Icu70kA à plage HEW251DR

Name: HEW251DR
Brand: Hager
SKU: HEW251DR10
Price: 5775.54 EUR

Le HEW251DR est un disjoncteur boitier moulé h3+ P630 4 pôles 4 déclencheurs d'intensité nominale In de 250A de Hager. Doté d'un pouvoir de coupure ultime Icu de 70kA sous 400V, il est équipé d'une unité de déclenchement TM A/A qui en fait une solution idéale dans les applications de départs directs dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à plage.

EAN

3250613243883

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

5 775,54 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Complétez votre système

bobine à émission 5 produit(s) disponible(s)
commande motorisée 12 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s)
Accessoires pour les fonctions 2 produit(s) disponible(s)
Arbre de commande du disjoncteur 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

250 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

70 kA
Courant assigné à 10°C selon IEC 60947

293,30 A
Courant assigné à 15°C selon IEC 60947

288,20 A
Courant assigné à 20°C selon IEC 60947

283,10 A
Courant assigné à 25°C selon IEC 60947

277,80 A
Courant assigné à 30°C selon IEC 60947

272,50 A
Courant assigné à 35 °C conformément à la norme IEC 60947

267,10 A
Courant assigné à 40 °C conformément à la norme IEC 60947

261,50 A
Courant assigné à 45°C selon IEC 60947

255,80 A
Courant assigné à 50°C selon IEC 60947

250 A
Courant assigné à 55°C selon IEC 60947

244,10 A
Courant assigné à 60 °C conformément à la norme IEC 60947

238 A
Courant assigné à 65°C selon IEC 60947

231,70 A
Courant assigné à 70°C selon IEC 60947

225,30 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Temps de réponse à l'ouverture

10 ms

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

TM A/A

Puissance dissipée totale sous IN

71,4 W

Classe de protection (IP)

IP4X

Cran de réglage thermique xIN

0,63, 0,8, 1

Matériau du câble

Cuivre

Compatible avec bloc différentiel

Oui
Compatible avec montage Rail DIN

Non
Utilisable pour les tableaux de distribution

Oui

Hauteur

260 mm
Largeur

185 mm
Profondeur

150 mm
Barre collectrice aval : largeur, hauteur, diamètre vis (max)

10 mm, 12 mm, 32 mm
Barre collectrice amont : largeur, hauteur, diamètre vis (max)

10 mm, 12 mm, 32 mm

Position de montage/connexion

Devant
Couple de serrage

18 - 18 Nm
Couple de serrage nominal borne basse

18 - 18 Nm
Couple de serrage nominal borne haute

18 - 18 Nm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
