Disjoncteur Boitier Moulé h3+ P250 TM A/A 4P4D In125A Icu70kA à plage HET126DR

Name: HET126DR
Brand: Hager
SKU: HET126DR20
Price: 1946.62 EUR

Le HET126DR est un disjoncteur boitier moulé h3+ P250 4 pôles 4 déclencheurs d'intensité nominale In de 125A de Hager. Doté d'un pouvoir de coupure ultime Icu de 70kA sous 400V, il est équipé d'une unité de déclenchement TM A/A qui en fait une solution idéale dans les applications de départs directs dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à plage.

EAN

3250613170400

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

1 946,62 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

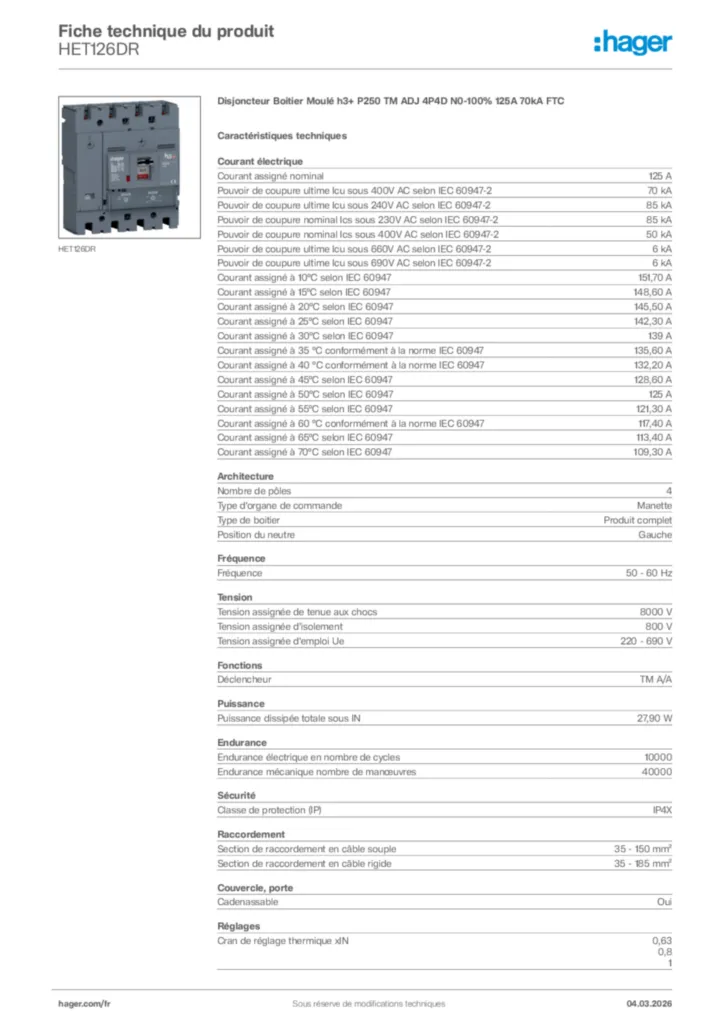

Fiche produit

Complétez votre système

bobine à émission 6 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Dispositif d'alimentation des câbles auxiliaires 3 produit(s) disponible(s)
Fonctions de connexion 8 produit(s) disponible(s)
Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

125 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Courant assigné à 10°C selon IEC 60947

151,70 A
Courant assigné à 15°C selon IEC 60947

148,60 A
Courant assigné à 20°C selon IEC 60947

145,50 A
Courant assigné à 25°C selon IEC 60947

142,30 A
Courant assigné à 30°C selon IEC 60947

139 A
Courant assigné à 35 °C conformément à la norme IEC 60947

135,60 A
Courant assigné à 40 °C conformément à la norme IEC 60947

132,20 A
Courant assigné à 45°C selon IEC 60947

128,60 A
Courant assigné à 50°C selon IEC 60947

125 A
Courant assigné à 55°C selon IEC 60947

121,30 A
Courant assigné à 60 °C conformément à la norme IEC 60947

117,40 A
Courant assigné à 65°C selon IEC 60947

113,40 A
Courant assigné à 70°C selon IEC 60947

109,30 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

TM A/A

Puissance dissipée totale sous IN

27,90 W

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

40 000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²

Cadenassable

Oui

Cran de réglage thermique xIN

0,63, 0,8, 1

Matériau du câble

Cuivre, Aluminium

Compatible avec bloc différentiel

Oui
Compatible avec montage Rail DIN

Non
Utilisable pour les tableaux de distribution

Oui

Hauteur

165 mm
Largeur

140 mm
Profondeur

97 mm
Barre collectrice aval : largeur, hauteur, diamètre vis (max)

4 mm, 8,5 mm, 25 mm
Barre collectrice amont : largeur, hauteur, diamètre vis (max)

4 mm, 8,5 mm, 25 mm

Protection instantanée (Ii) : crans de réglage

6, 8, 10, 13

Position de montage/connexion

Devant
Couple de serrage

12 - 12 Nm
Couple de serrage nominal borne basse

12 - 12 Nm
Couple de serrage nominal borne haute

12 - 12 Nm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
