Disjoncteur Boitier Moulé h3+ P250 TM ADJ 3P3D 63A 70kA FTC HET063DR
EAN
3250613154639
Conditionnement
1 Pièce
Prix
1 052,79 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 6 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Interverouillage 5 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Voir plus 45 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
212,04 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
202,31 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
215,33 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
215,34 € HT / Pièce* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
64,20 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
258,17 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
783,02 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
783,02 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
734,14 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
734,10 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
116,69 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
218,14 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
104,64 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,41 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
84,28 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
106,52 € HT / Pièce* -
HXT066HCapot d'interverrouillage mécanique P250
116,64 € HT / Pièce* -
HXT165HKit d'interverrouillage direct P250 3P
216,39 € HT / Pièce*
-
HXB068H
Câble interverrouillage électrique (x250-P250-h250)
116,14 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
116,14 € HT / Pièce*
-
HXT030HCommande rotative directe pour P250
157,39 € HT / Pièce*
-
HXT031HCommande rotative débrochable P250
264,12 € HT / Pièce*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
838,68 € HT / Pièce* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
993,21 € HT / Pièce* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
754,39 € HT / Pièce* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
917,33 € HT / Pièce* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
738,94 € HT / Pièce* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
901,89 € HT / Pièce* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
838,68 € HT / Pièce* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
1 001,61 € HT / Pièce* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
740,34 € HT / Pièce* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
903,28 € HT / Pièce* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
740,34 € HT / Pièce* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
903,28 € HT / Pièce* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
754,39 € HT / Pièce* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
917,33 € HT / Pièce* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
740,34 € HT / Pièce* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
903,28 € HT / Pièce* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
830,25 € HT / Pièce* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
993,21 € HT / Pièce* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
838,68 € HT / Pièce* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
1 001,61 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
26,86 € HT / Pièce* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
72,37 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
80,51 € HT / Pièce*
-
HYB011HEpanouisseur (x/P250) 3P
72,55 € HT / Pièce* -
HYB031HConnexion arrière (x/P250-P250) - 3P
102,14 € HT / Pièce* -
HYT001HCage de raccordement P250 Cu/Al 3P 1x 10-150mm²
78,72 € HT / Pièce* -
HYT005HCage de raccordement P250 Al 3P 1x 50-185mm²
91,35 € HT / Pièce* -
HYT007HCage de raccordement P250 Cu/Al 3P 2x 35-120mm²
171,43 € HT / Pièce* -
HYT065HCage de raccordement P250 Cu/Al 3P 6x 6-35mm²
227,61 € HT / Pièce* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
45,01 € HT / Pièce*
-
HYC255HAuxiliaire de position pour boitier moulé débrochable (P250-h250..1000)
148,97 € HT / Pièce*
-
HYS256HDéclencheur de sécu base déco P160-P250
28,15 € HT / Pièce*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
19,72 € HT / Pièce*
-
HYT200HBase pour boitier moulé déconnectable P250 3P
257,12 € HT / Pièce* -
HYT300HAdaptateur déconnectable pour boitier moulé P250 3P
179,85 € HT / Pièce* -
HYT330HBase pour boitier moulé débrochable P250 3P
257,12 € HT / Pièce* -
HYT332HKit de débrochabilité pour boitier moulé P250 3P
157,39 € HT / Pièce*
-
HYC321HCache borne pour versions déconnectables et débrochables (P250-h250) 3P
103,85 € HT / Pièce* -
HYT021HCapot cache-bornes pour rallonge de plage P250 3P
75,90 € HT / Pièce* -
HYT023HCapot cache-bornes pour épanouisseur P250 3P
75,90 € HT / Pièce* -
HYT025HCapot cache-bornes pour connection arrière + déconnectable P250 3P
75,90 € HT / Pièce* -
HYT050HIsolation arrière pour Capot cache-bornes rallonge de plage P250 3P
39,39 € HT / Pièce* -
HYT052HIsolation arrière pour Capot cache-bornes épanouisseur P250 3P
81,51 € HT / Pièce*

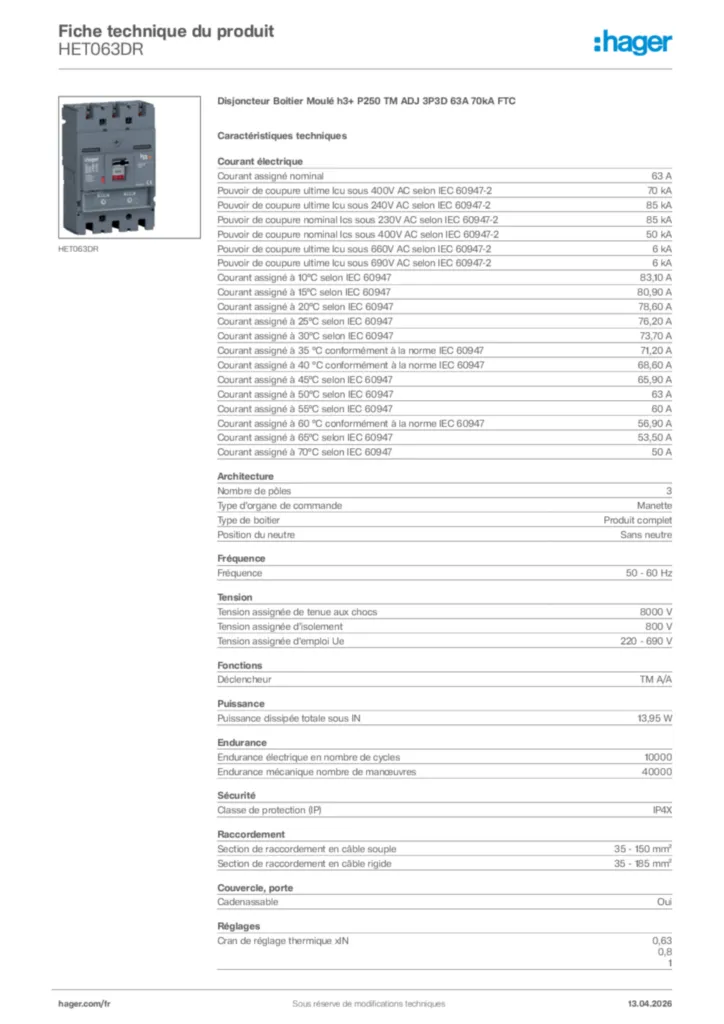

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal63 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-285 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC 60947-250 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN13,95 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Couvercle, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
-
Barre aval : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
-
Barre amont : largeur, hauteur, diamètre vis (max)4 mm, 8,5 mm, 25 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage12 - 12 Nm
Principaux attributs électriques
-
Couple de serrage nominal borne basse12 - 12 Nm
-
Couple de serrage nominal borne haute12 - 12 Nm
Protection électrique
-
Protection instantanée (Ii) : crans de réglage6, 8, 10, 13
Données environnementales
