Disjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTC HES040DC
EAN
3250613176969
Conditionnement
1 Pièce
Prix
1 000,31 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Interverouillage 5 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Voir plus 20 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
212,04 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
202,31 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
215,33 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
215,34 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
258,17 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
783,02 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
783,02 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
734,14 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
734,10 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
116,69 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
218,14 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
104,64 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,41 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
84,28 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
106,52 € HT / Pièce* -
HXS066HCapot d'interverrouillage mécanique P160
116,64 € HT / Pièce* -
HXS165HKit d'interverrouillage direct P160 3P
216,39 € HT / Pièce*
-
HXS030H
Commande rotative directe pour P160
154,59 € HT / Pièce*
-
HXS031HCommande rotative débrochable P160
259,90 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
26,86 € HT / Pièce* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
72,37 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
80,51 € HT / Pièce*
-
HYS001HCage de raccordement P160 Cu/Al 3P 1x 10-95mm²
78,77 € HT / Pièce* -
HYS005HCage de raccordement P160 Cu/Al 3P 1x35-120mm²
52,02 € HT / Pièce* -
HYS014HEpanouisseur pour P160 3P version cage
60,44 € HT / Pièce* -
HYS328HConnexion pour base déconnectable P160 1P
45,01 € HT / Pièce*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
35,18 € HT / Pièce*
-
HYS033HAdaptateur Rail Din P160 3P/4P
112,41 € HT / Pièce*
-
HYS200HBase pour boitier moulé déconnectable P160 3P
257,12 € HT / Pièce* -
HYS300HAdaptateur déconnectable pour boitier moulé P160 3P (63-160A)
179,85 € HT / Pièce*
-
HYS256HDéclencheur de sécu base déco P160-P250
28,15 € HT / Pièce* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
57,23 € HT / Pièce*
-
HYS021HCapot cache-bornes pour rallonge de plage P160 3P
78,72 € HT / Pièce* -
HYS023HCapot cache-bornes pour épanouisseur P160 3P
78,72 € HT / Pièce* -
HYS025HCapot cache-bornes pour connection arrière + déconnectable P160 3P
75,90 € HT / Pièce* -
HYS050HIsolation arrière pour Capot cache-bornes rallonge de plage P160 3P
39,39 € HT / Pièce* -
HYS052HIsolation arrière pour Capot cache-bornes épanouisseur P160 3P
39,39 € HT / Pièce* -
HYS321HCapot cache-bornes pour base déconnectable P160 3P
75,90 € HT / Pièce*

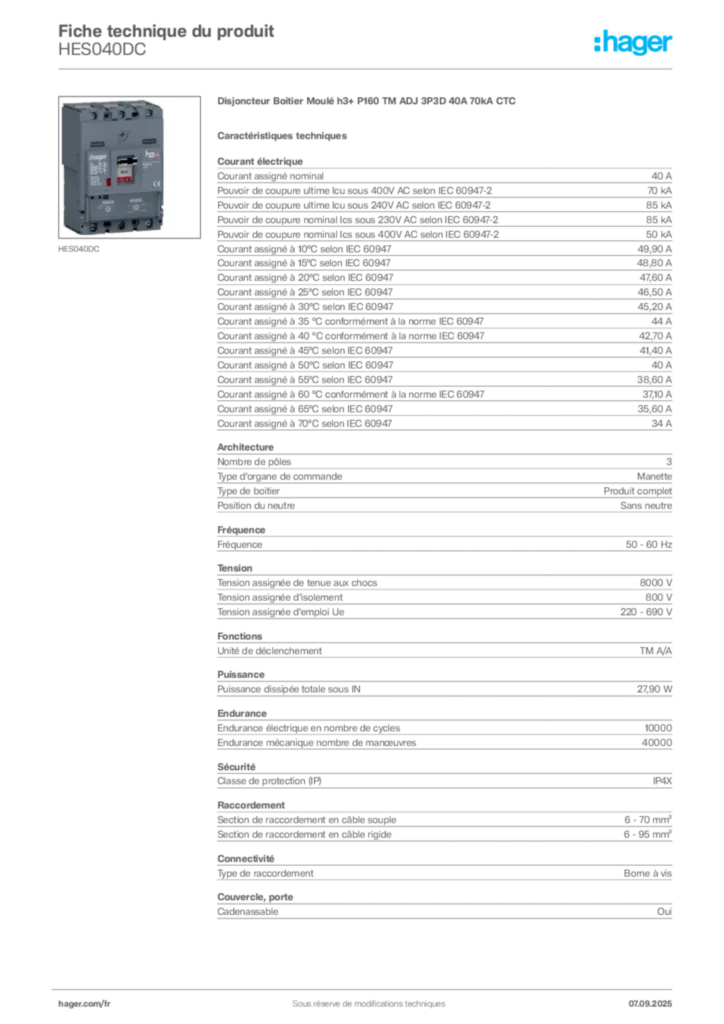

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-285 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC 60947-250 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN27,90 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Connectivité
-
Type de connection/priseBorne à vis
Couvercle, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur130 mm
-
Largeur90 mm
-
Profondeur97 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage6 - 6 Nm
Principaux attributs électriques
-
Couple de serrage nominal borne basse6 - 6 Nm
-
Couple de serrage nominal borne haute6 - 6 Nm
Protection électrique
-
Protection instantanée (Ii) : crans de réglage6, 8, 10, 12
Données environnementales
