HDA161L

Disjoncteur Boitier Moulé h3 x160 TM FIX 4P4D 160A 18kA CTC
EAN
3250613136628
Quantité
1
Prix*
842,33 € HT/pièce*
  • Architecture
    • Type de commande
      • Manette
    • Nombre de pole protégé
      • 4
    • Nombre de pôles
      • 4 P
    • Type de pôles
      • 4P4D
    • Mode de fixation
      • Rail DIN symétrique ou asymétrique
    • Type de boitier
      • Produit complet
  • Fonctions
    • Produit équipé de la fonction protection
      • Oui
    • Bloc de déclenchement
      • TM F/F
  • Compatibilité
    • Compatible avec montage Rail DIN
      • Oui
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      • 220 / 415 V
    • Fréquence assignée
      • 50/60 Hz
  • Tension
    • Tension assignée d'isolement
      • 690 V
    • Tension assignée de tenue aux chocs
      • 8 kV
  • Intensité du courant
    • Courant assigné nominal
      • 160 A
    • Cran de réglage thermique xIN
      • 1
    • Courant assigné à 30°C selon IEC 60947
      • 174.1 A
    • Courant assigné à 35°C selon IEC 60947
      • 170.7 A
    • Courant assigné à 40°C selon IEC 60947
      • 167.2 A
    • Courant assigné à 45°C selon IEC 60947
      • 163.6 A
    • Courant assigné à 50°C selon IEC 60947
      • 160 A
    • Courant assigné à 55°C selon IEC 60947
      • 156.2 A
    • Courant assigné à 60°C selon IEC 60947
      • 152.4 A
    • Courant assigné à 65°C selon IEC 60947
      • 148.5 A
    • Courant assigné à 70°C selon IEC 60947
      • 144.4 A
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      • 25 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      • 25 kA
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      • 18 kA
    • Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
      • 18 kA
    • Valeur du réglage thermique
      • 160 A
    • Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2
      • 18 kA
  • Dimensions
    • Profondeur produit installé
      • 68 mm
    • Hauteur produit installé
      • 130 mm
    • Largeur produit installé
      • 100 mm
    • Distance critique entre émission de commutation/fond de la pièce mise à la terre
      • 40 mm
    • Distance critique entre émission de commutation/partie mise à la terre à gauche
      • 50 mm
    • Distance critique entre émission de commutation/partie mise à la terre à droite
      • 50 mm
    • Distance critique entre émission de commutation/Tête de la pièce mise à la terre
      • 40 mm
    • Distance critique entre émission de commutation/plaque isolée
      • 30 mm
    • Distance critique entre émission de commutation/partie de la durée de vie
      • 50 mm
  • Fréquence
    • Fréquence
      • 50 à 60 Hz
  • Puissance
    • Puissance dissipée totale sous IN
      • 43.8 W
    • Puissance dissipée par pôle à In
      • 14.6 W
  • Endurance
    • Endurance électrique en nombre de cycles
      • 1000
    • Endurance mécanique nombre de manoeuvres
      • 4000
  • Installation, montage
    • Couple de serrage
      • 6Nm
    • Distance critique d'émission de commutation/entre les côtés des produits
      • 0 mm
  • Connexion
    • Section de raccordement en câble souple
      • 4 / 70mm²
    • Section de raccordement en câble rigide
      • 4 / 95mm²
    • Branchement
      • Connexions frontales
    • Type de connexion
      • cage à vis
  • Configuration
    • Valeur du réglage magnétique
      • 1600 A
  • Equipement
    • Nombre contact auxiliaire à ouverture
      • 0
    • Nombre contact auxiliaire à fermeture
      • 0
    • Nombre contact auxiliaire inverseur
      • 0
    • Accessoriable
      • Oui
  • Standards
    • Texte norme
      • IEC 60947-2
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP4X
  • Conditions d'utilisation
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 3
    • Altitude
      • 2000 m
  • Température
    • Température de calibration
      • 50 °C
  • Identification
    • Mots clés
      • Disjoncteur
      • Boitier moulé
      • Protection
Documentations
Profil Environnemental Produit pour HDA161L 432 KBPDFTélécharger

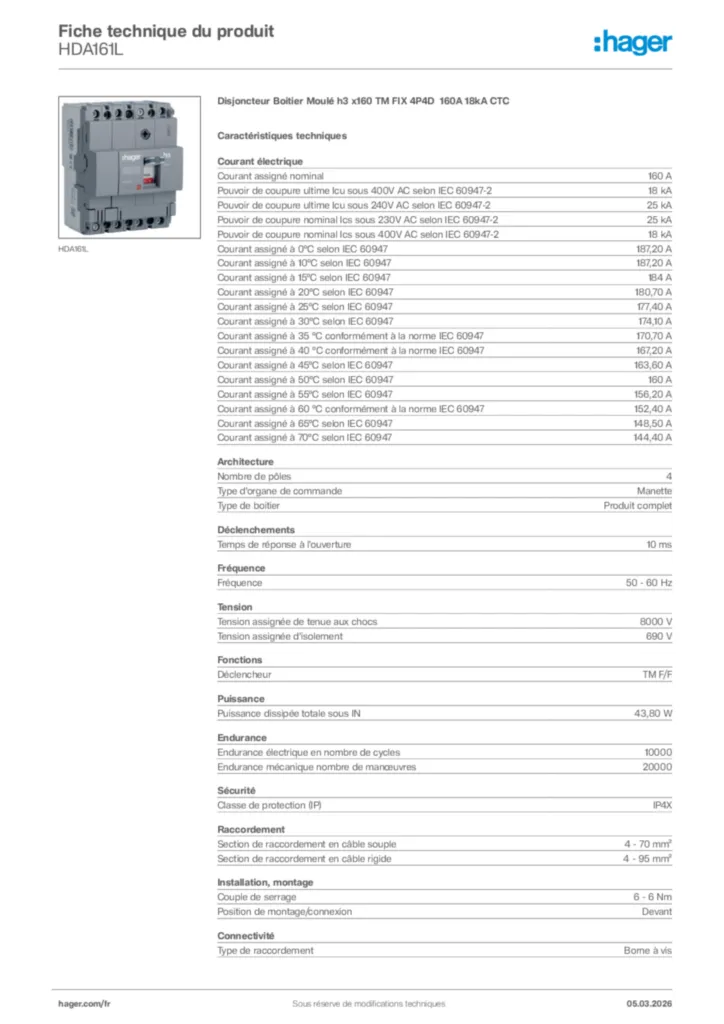

Notice d'instruction pour HDA161L 8 MBPDFTélécharger
