Disjoncteur Boitier Moulé h3+ P160 MAG (ICB) 4P4D In25A Icu70kA à cage HES026BC

Name: HES026BC
Brand: Hager
SKU: HES026BC20
Price: 1267.83 EUR

Le HES026BC est un disjoncteur boitier moulé h3+ P160 4 pôles 4 déclencheurs d'intensité nominale In de 25A de Hager. Doté d'un pouvoir de coupure ultime Icu de 70kA sous 400V, il est équipé d'une unité de déclenchement MAG (ICB) qui en fait une solution idéale dans les applications de départs de sécurité (exemple: désenfumage) dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à cage.

EAN

3250613176938

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

1 267,83 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

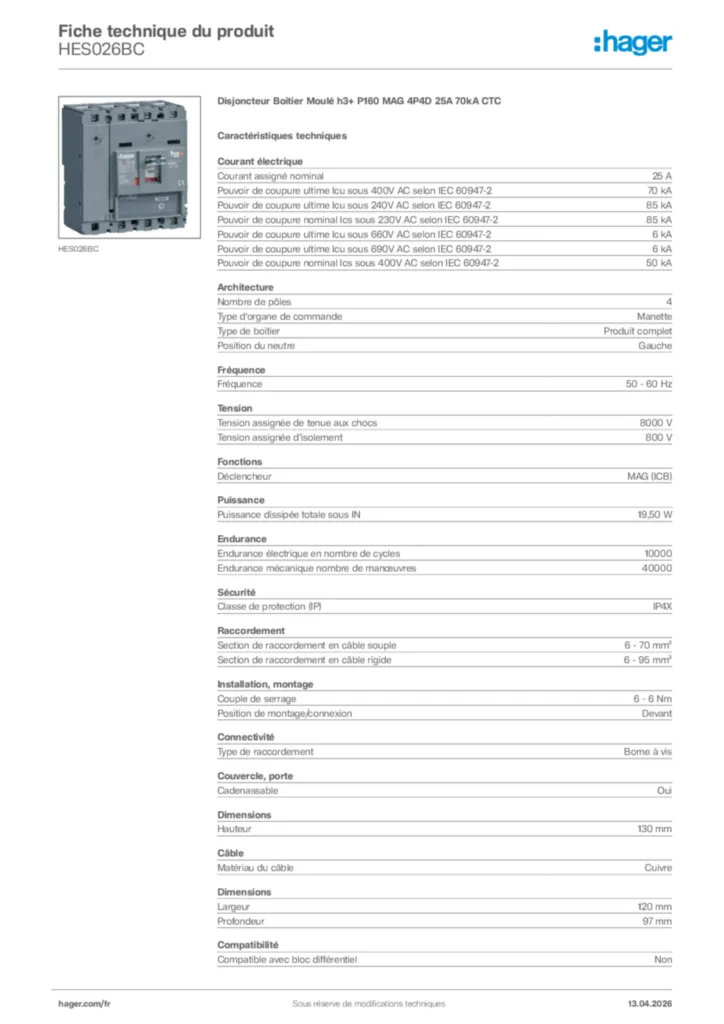

Fiche produit

Complétez votre système

Déclencheur à sous-tension 8 produit(s) disponible(s)
Accessoires pour les fonctions 2 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Dispositif d'alimentation des câbles auxiliaires 3 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Interverouillage 5 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

25 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V

Déclencheur

MAG (ICB)

Puissance dissipée totale sous IN

19,50 W

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

40 000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

6 - 70 mm²
Section de raccordement en câble rigide

6 - 95 mm²

Type de raccordement

Borne à vis

Cadenassable

Oui

Matériau du câble

Cuivre

Hauteur

130 mm
Largeur

120 mm
Profondeur

97 mm

Compatible avec bloc différentiel

Non
Compatible avec montage Rail DIN

Non
Utilisable pour les tableaux de distribution

Oui

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Devant
Couple de serrage nominal borne basse

6 - 6 Nm
Couple de serrage nominal borne haute

6 - 6 Nm

Protection instantanée (Ii) : crans de réglage

6, 8, 10, 12

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
