Disjoncteur Boitier Moulé h3 x160 TM F/F 3P3D In160A Icu18kA à cage HDA160L
Le HDA160L est un disjoncteur boitier moulé h3 x160 3 pôles 3 déclencheurs d'intensité nominale In de 160A de Hager. Doté d'un pouvoir de coupure ultime Icu de 18kA sous 400V, il est équipé d'une unité de déclenchement TM F/F qui en fait une solution idéale dans les applications de départs directs dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à cage.
EAN
3250613136611
Conditionnement
1 Pièce
Prix
839,86 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Blocs complémentaires pour disjoncteurs principaux type A-HI 1 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 9 autre(s) produit(s) disponible(s)
Complétez votre système
-
HBA160H
Bloc différentiel électronique x160 3P 160A Idn réglable & déclenchem tempo fixe
1 799,08 € HT / Pièce*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce*
-
HXA030H
Commande rotative directe x160
153,83 € HT / Pièce* -
HXA031HCommande rotative débrochable x160
260,35 € HT / Pièce*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce*
-
HYA005HCage de raccordement x160 Al 3P
51,22 € HT / Pièce* -
HYA013HRallonge de plage droite x160 4P pour disjoncteur cage
81,45 € HT / Pièce* -
HYA014HEpanouisseur x160 3P pour disjoncteur cage
66,10 € HT / Pièce*
-
HYA019HSéparateur de phase x160 3-4P
18,45 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
-
HYA021HCache borne x160 3P long pour cosse et rallonge plage
96,01 € HT / Pièce* -
HYA023HCache borne x160 3P pour épanouisseur
95,89 € HT / Pièce* -
HYA025HCache borne x160 3P court pour connexion arrière et platine sectionnable
92,05 € HT / Pièce*

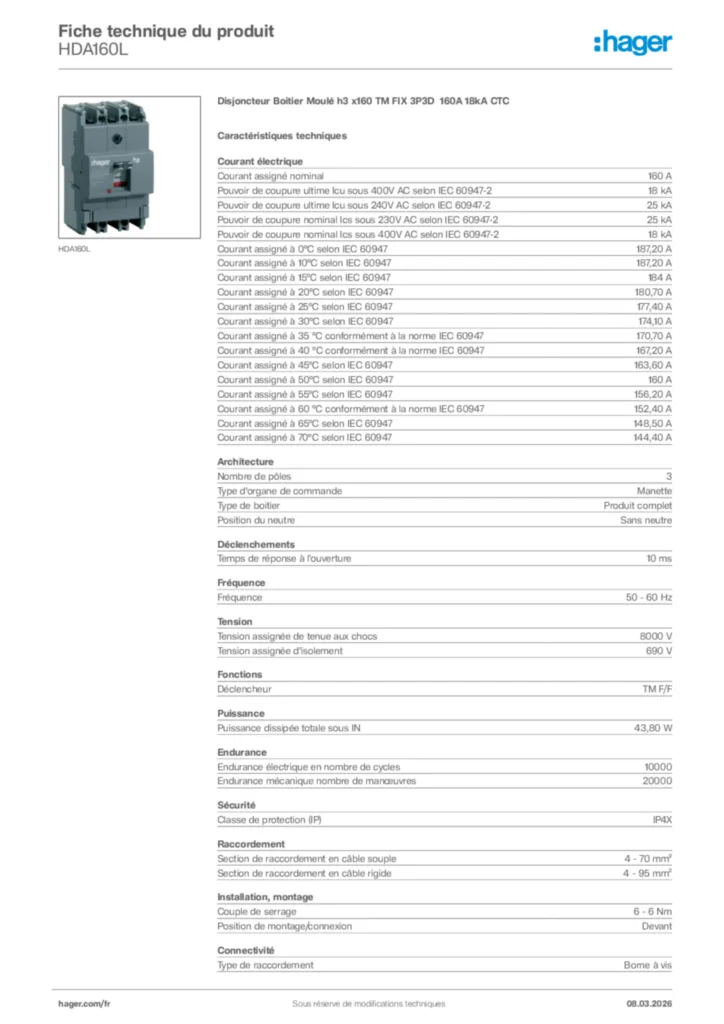

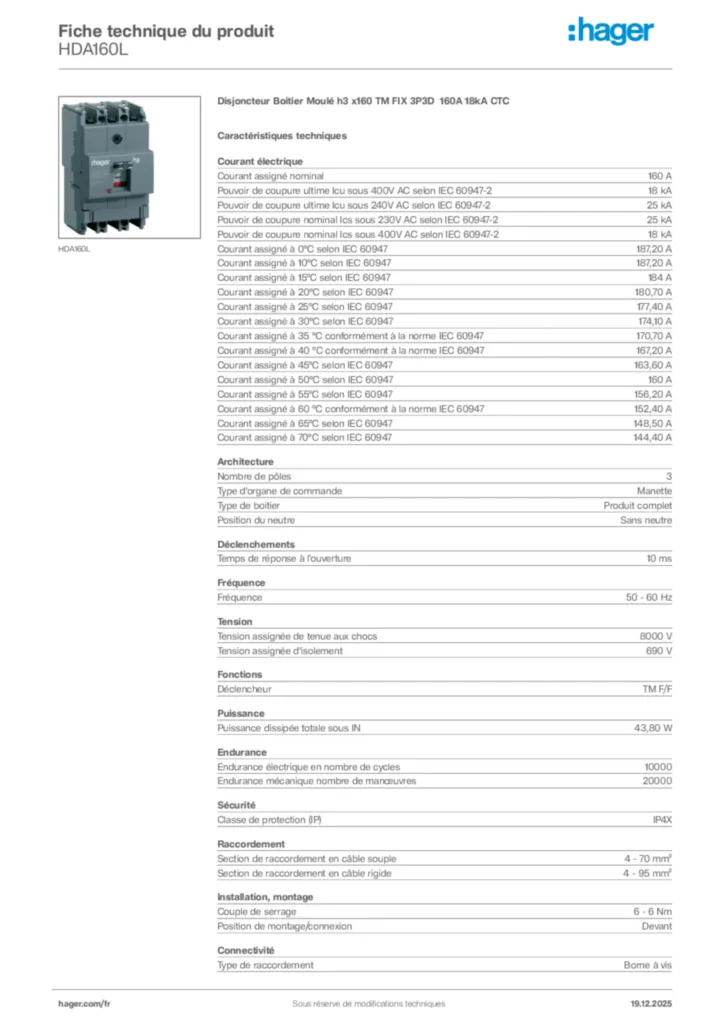

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-218 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-218 kA
-
Courant assigné à 0°C selon IEC 60947187,20 A
-
Courant assigné à 10°C selon IEC 60947187,20 A
-
Courant assigné à 15°C selon IEC 60947184 A
-
Courant assigné à 20°C selon IEC 60947180,70 A
-
Courant assigné à 25°C selon IEC 60947177,40 A
-
Courant assigné à 30°C selon IEC 60947174,10 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947170,70 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947167,20 A
-
Courant assigné à 45°C selon IEC 60947163,60 A
-
Courant assigné à 50°C selon IEC 60947160 A
-
Courant assigné à 55°C selon IEC 60947156,20 A
-
Courant assigné à 60 °C conformément à la norme IEC 60947152,40 A
-
Courant assigné à 65°C selon IEC 60947148,50 A
-
Courant assigné à 70°C selon IEC 60947144,40 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement690 V
Fonctions
-
Unité de déclenchementTM F/F
Puissance
-
Puissance dissipée totale sous IN43,80 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres20 000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple4 - 70 mm²
-
Section de raccordement en câble rigide4 - 95 mm²
Connectivité
-
Type de raccordementBorne à vis
Réglages
-
Cran de réglage thermique xIN1, 1
Dimensions
-
Hauteur130 mm
-
Largeur75 mm
-
Profondeur68 mm
Compatibilité
-
Compatible avec montage Rail DINOui
Installation, montage
-
Couple de serrage6 - 6 Nm
-
Position de montage/connexionDevant
-
Couple de serrage nominal borne basse6 - 6 Nm
-
Couple de serrage nominal borne haute6 - 6 Nm
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique0 - 0 ms
Données environnementales
