Interrupteur à déclenchement libre boitier moulé h3 h1000 3P In800A à plage HCE800H
Le HCE800H est un interrupteur à déclenchement libre en boitier moulé h3 h1000 3 pôles de Hager. Son intensité nominale In de 800A et sa tension assignée d'emploi Ue de 220 - 690Volt AC en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement à plage.
EAN
3250613363178
Conditionnement
1 Pièce
Outils de conception
Prix
4 090,92 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
commande motorisée 2 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s)
Complétez votre système
-
HXE042H
Commande motorisée h1000 100-240VAC
2 235,10 € HT / Pièce* -
HXE040HCommande motorisée h1000 24-48V DC
2 086,06 € HT / Pièce*
-
HXE054H
Bobine manque tension retardée h1000-h1000 3P 220-240VAC
794,77 € HT / Pièce* -
HXE053HBobine manque tension retardée h1000-h1600 3P 110-120VAC
794,77 € HT / Pièce* -
HXE055HBobine manque tension retardée h1000-h1600 3P 380-415VAC
745,12 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
345,91 € HT / Pièce* -
HXE011HBobine manque tension 24VDC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
794,77 € HT / Pièce*
-
HXC002H
Bobine à émission 48V DC (h250-h400-h630-h800-h1000)
231,33 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
218,62 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
194,00 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
218,58 € HT / Pièce* -
HXC001HBobine à émission 24V DC (h250-h400-h630-h800-h1000)
193,26 € HT / Pièce*
-
HXC024H
Contact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce* -
HXC021HContact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce*
-
HXD068H
Câble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HYE021H
Cache borne h1000 3P long pour cosse et ralonge plage
176,72 € HT / Pièce* -
HYE025HCache borne h1000 3P court pour connexion arrière et platine sectionnable
176,72 € HT / Pièce*
-
HXE065HInterverrouillage mécanique câble h1000
2 069,48 € HT / Pièce*
-
HXE030HCommande rotative directe h1000
515,68 € HT / Pièce* -
HXE031HCommande rotative débrochable h1000
869,27 € HT / Pièce*
-
HXD039HKit de cadenassage h400-h1000
39,91 € HT / Pièce*
-
HYE007HCage de raccordement h800/h1000 Al 3P 4x 95-240mm²
484,53 € HT / Pièce* -
HYE031Hconnexion arrière h1000 3P
455,38 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide2x 240 mm²
-
Section de raccordement en câble souple2x 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
DéclencheurInterrupteur
Puissance
-
Puissance dissipée par pôle à In49,60 W
-
Puissance dissipée totale sous IN148,80 W
-
Puissance d'emploi à 400 V AC AC1526 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP4X
Documents
-
Image produit
-
Product datasheet

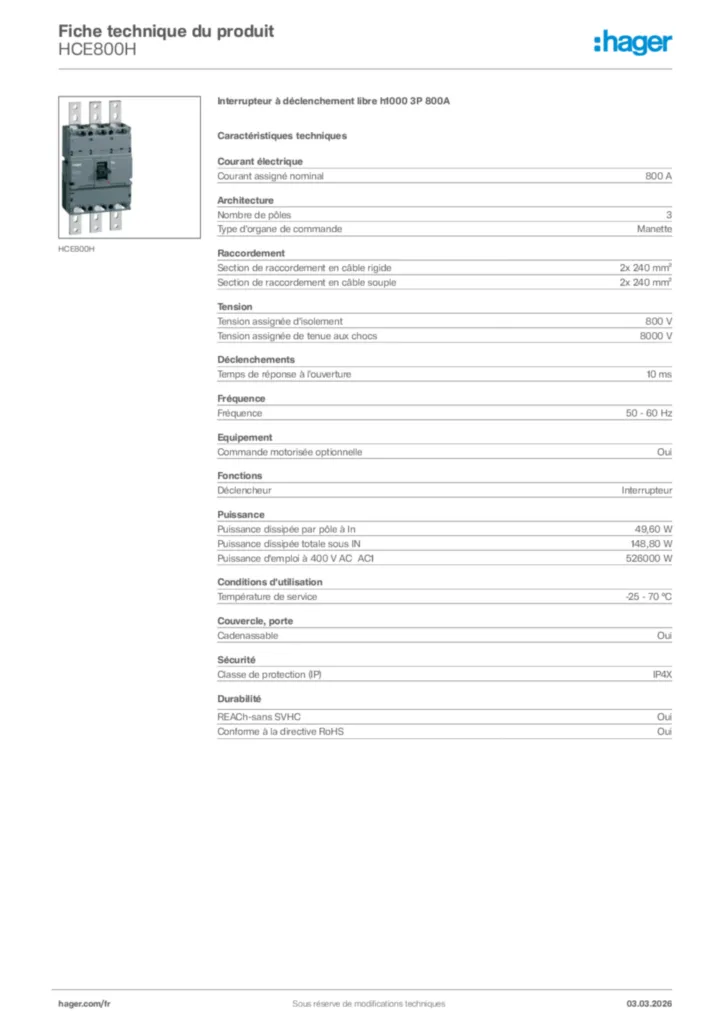

Hager Fiche technique du produit HCE800H
