Le HA406 est un interrupteur sectionneur à coupure visible en boitier 4 pôles In125A Ue380 - 415Vac de Hager. Montage sur rail DIN ou platine. Version raccordement sur plage.
EAN
3250613114060
Conditionnement
1 Pièce
Interrupteur à coupure visible 4P In125A Ue380 - 415Vac Poignée rotative courte HA406
Prix
141,45 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Poignée pour armoire electrique 2 produit(s) disponible(s)
Complétez votre système
-
HZ022
Contact auxiliaire 1NO+1NC HA100-160A
121,66 € HT / Pièce*
-
HZC001
Poignée noire pour app 20-250A
78,65 € HT / Pièce* -
HZC014Poignée grise pour inter 100A-160A
70,50 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal125 A
-
Courant assigné d'emploi en AC21125 A
-
Courant assigné d'emploi en AC21 en catégorie A125 A
-
Courant assigné d'emploi en AC21 en catégorie B125 A
-
Courant assigné d'emploi en AC22 en catégorie A125 A
-
Courant assigné d'emploi en AC22 en catégorie B125 A
-
Courant assigné d'emploi en AC23 en catégorie A63 A
-
Courant assigné d'emploi en AC23 en catégorie B63 A
-
Courant assigné admissible Icw 1s IEC609472,50 kA
-
Courant assigné admissible IcwW IEC 609472,50 kA
Raccordement
-
Section de raccordement en câble rigide50 mm² max.
-
Section de raccordement en câble souple50 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée de tenue aux chocs8 000 V
Puissance
-
Puissance dissipée par pôle à In5,70 W
-
Puissance dissipée totale sous IN17,10 W
-
Puissance d'emploi à 400 V AC AC182 000 W
-
Puissance d'emploi sous 400 V AC AC-2328 000 W
Equipement
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP20
Architecture
-
Type de pôles4P
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
Fréquence
-
Fréquence50 - 50 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules6
Installation, montage
-
Couple de serrage6 - 6,6 Nm
Connectivité
-
Type de raccordementBorne à vis
Dimensions
-
Hauteur86,5 mm
-
Largeur108 mm
-
Profondeur90 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

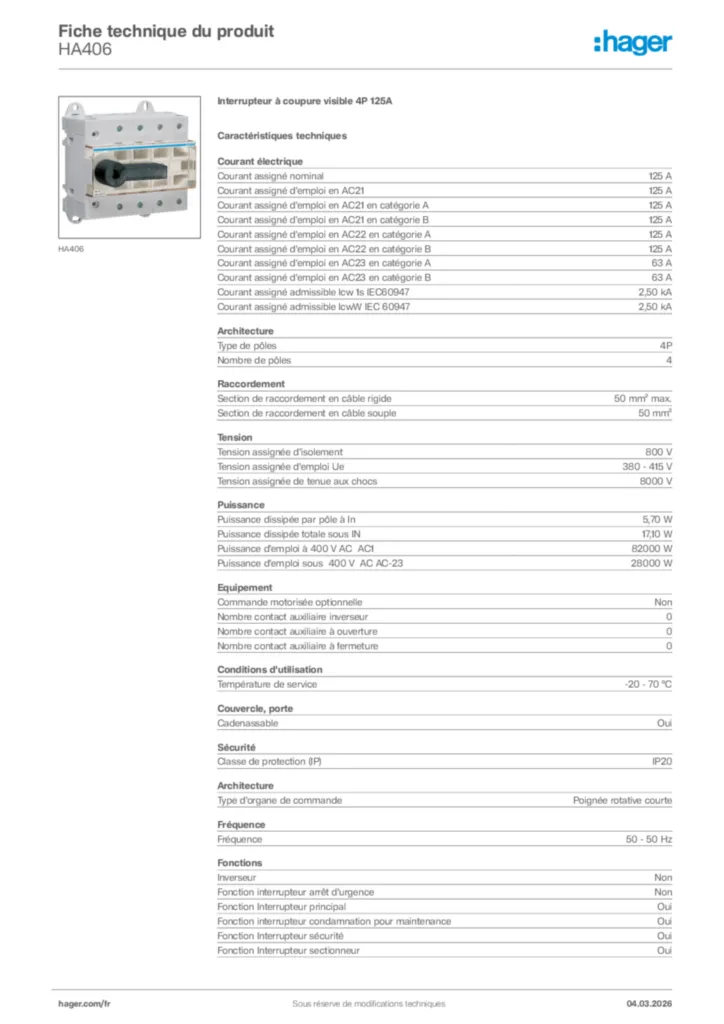

Product datasheet
Hager Fiche technique du produit HA406
Interrupteur à coupure visible 4P 125A
PDF -
Guide d'installation
Inter. a coupure visible HAx0x
Guide d'installation en-GB, es-ES, fr-FR, de-DE, it-IT 2020-01-01
PDF318,32 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-13
PDF777,14 kB
Déclaration de conformité en-GB 2025-11-21
PDF611,04 kB
