Inverseur de source modulaire 4P In125A Ue380 - 690Vac Poignée rotative courte HI406R
Le HI406R est un inverseur de source modulaire 4 pôles de Hager. Son intensité nominale In de 125A et sa tension assignée d'emploi Ue de 380 - 690Volt AC ainsi que sa commande par Poignée rotative courte en font une solution idéale pour le sectionnement de sécurité, la commutation manuelle, l'inversion de source ou la permutation en charge de 2 circuits dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN. Version raccordement bornes à cage.
EAN
3250613190095
Conditionnement
1 Pièce
Outils de conception
Prix
1 153,14 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Accessoires pour connectique basse tension 1 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s)
Complétez votre système
-
HZ160R
Contact auxiliaire inverseur of-position HI63-125
151,05 € HT / Pièce*
-
HZ156R
Barre de pontage HI63-125
339,25 € HT / Pièce*
-
HZI004
Poignée noire pour app 63-125A 3 positions
132,32 € HT / Pièce*
-
HZC104
Axe 320 mm pour appareillage de 80 à 250A
67,72 € HT / Pièce* -
HZC103Axe 200 mm pour appareillage de 80 à 250A
53,96 € HT / Pièce*
Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue380 - 690 V
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Courant électrique
-
Courant assigné nominal125 A
-
Courant assigné admissible IcwW IEC 609472,50 kA
-
Courant court-circuit avec fusible gI-gG50 kA
Puissance
-
Puissance d'emploi à 400 V AC AC182 000 W
-
Puissance dissipée totale sous IN17,10 W
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
-
Type de pôles4P
Dimensions
-
Hauteur116 mm
-
Largeur97 mm
-
Profondeur215 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP20
Capacité
-
Nombre de modules12,50
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Raccordement
-
Section de raccordement en câble rigide4 - 50 mm²
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

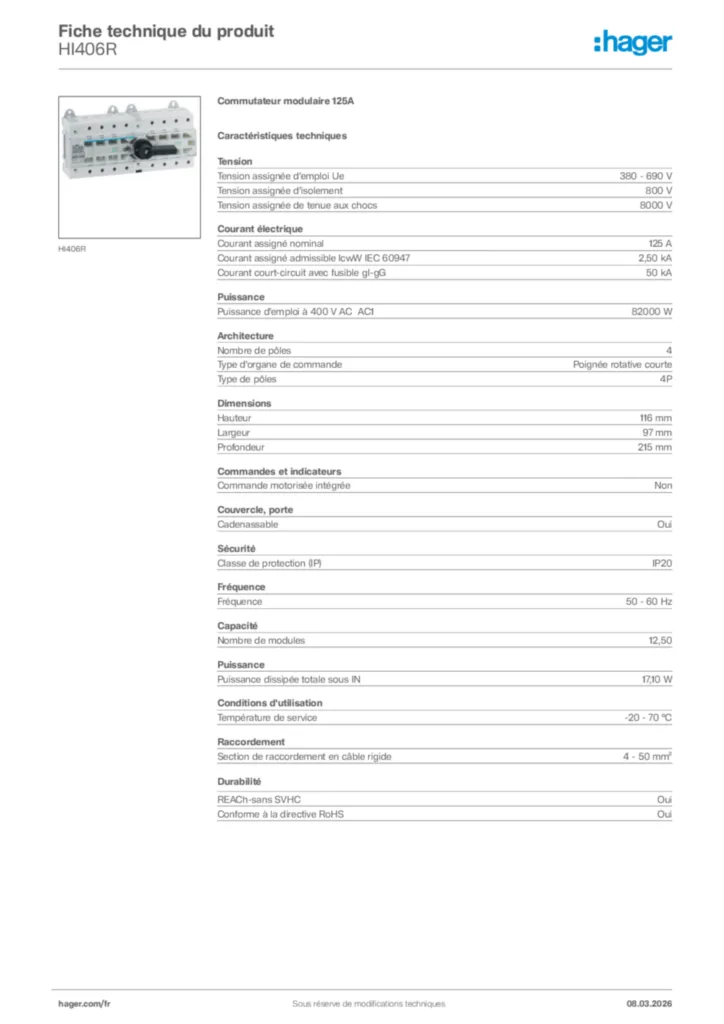

Hager Fiche technique du produit HI406R
