Interrupteur à coupure visible 4P In400A Ue380 - 415Vac Poignée rotative longue HA966N
Le HA966N est un interrupteur sectionneur à coupure visible en boitier 4 pôles de Hager. Son intensité nominale In de 400A et sa tension assignée d'emploi Ue de 380 - 415Volt AC ainsi que sa commande par Poignée rotative longue en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Version raccordement sur plage.
EAN
3250613119973
Conditionnement
1 Pièce
Outils de conception
Prix
1 243,40 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s)
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant assigné d'emploi en AC21400 A
-
Courant assigné d'emploi en AC21 en catégorie A400 A
-
Courant assigné d'emploi en AC21 en catégorie B400 A
-
Courant assigné d'emploi en AC22 en catégorie A400 A
-
Courant assigné d'emploi en AC22 en catégorie B400 A
-
Courant assigné d'emploi en AC23 en catégorie A400 A
-
Courant assigné d'emploi en AC23 en catégorie B400 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-315,30 kA
-
Courant assigné admissible Icw 1s IEC609479 kA
-
Courant assigné admissible IcwW IEC 609479 kA
Raccordement
-
Section de raccordement en câble rigide1x 240 mm²
-
Section de raccordement en câble souple240 mm²
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée de tenue aux chocs8 000 V
Puissance
-
Puissance dissipée par pôle à In24,40 W
-
Puissance dissipée totale sous IN38,70 W
-
Puissance d'emploi à 400 V AC AC1263 000 W
-
Puissance d'emploi sous 400 V AC AC-23180 000 W
Equipement
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP00
Architecture
-
Type de pôles4P
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative longue
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Dimensions
-
Hauteur160 mm
-
Largeur319 mm
-
Profondeur214 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

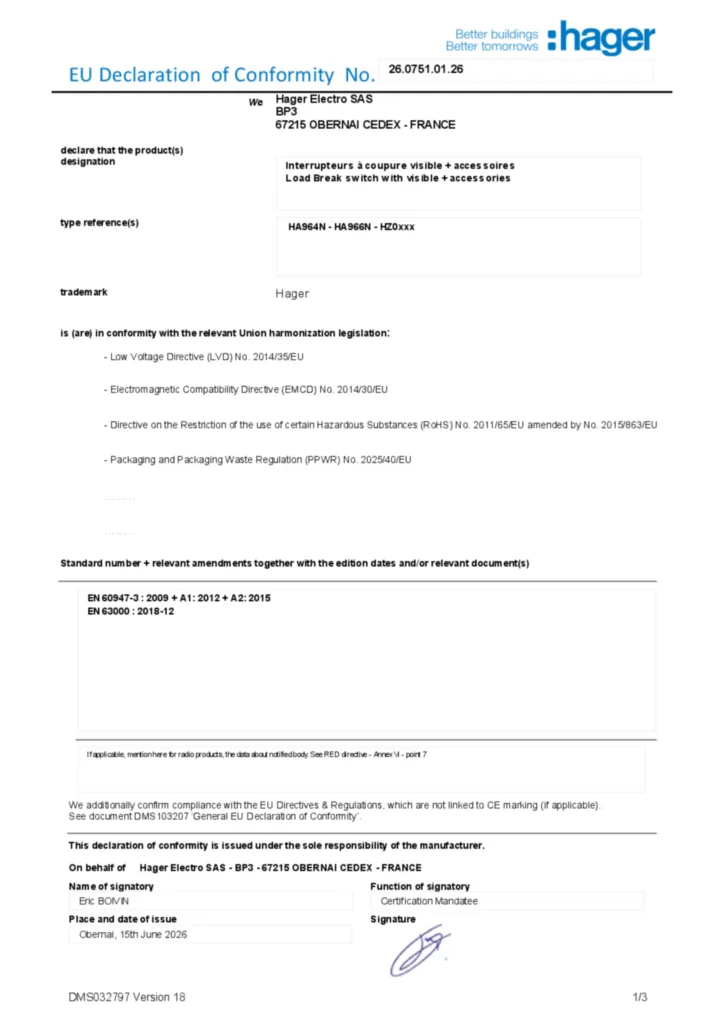

Attestations et documents
Documents
-
Image produit
-

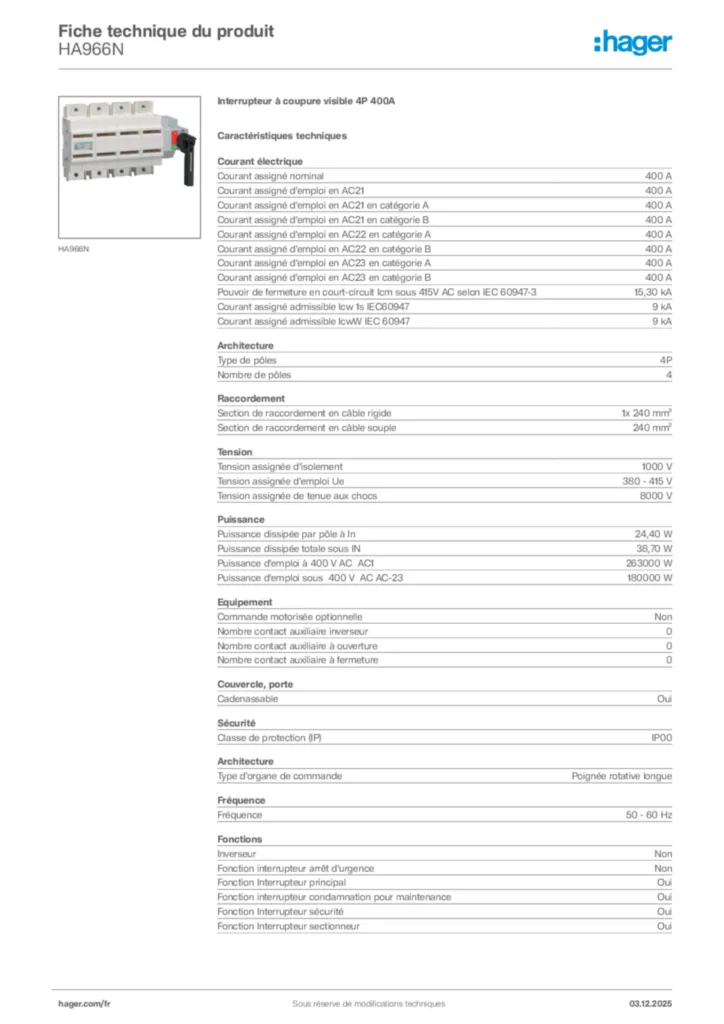

Product datasheet
