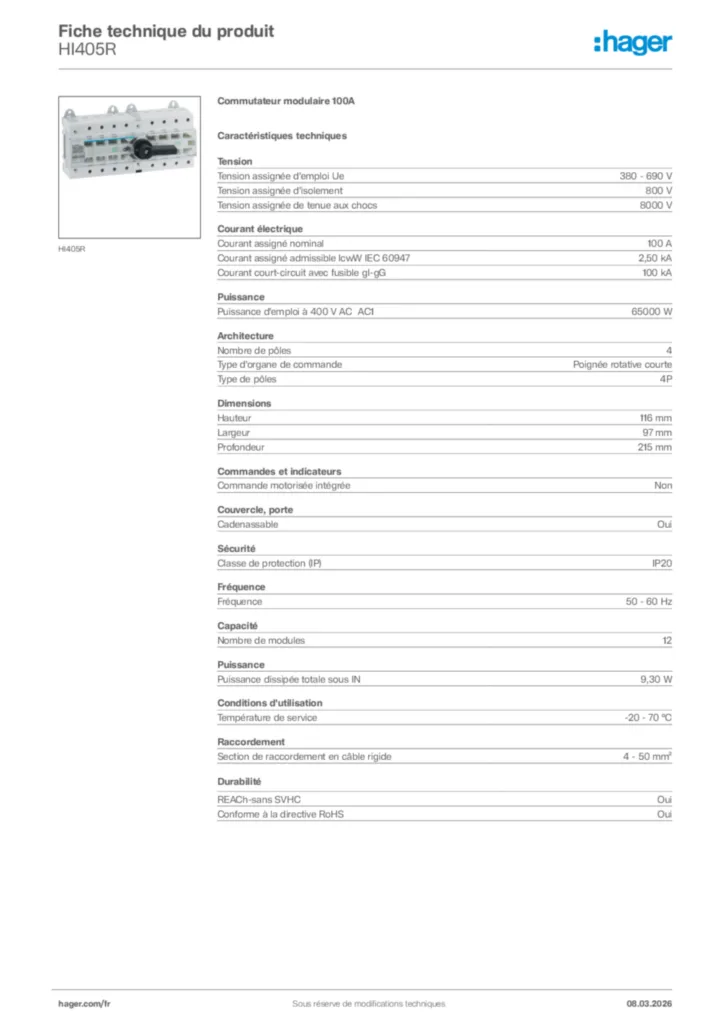

HI405R

Commutateur modulaire 100A
EAN
3250613190088
Quantité
1
Prix*
755,27 € HT*
  • Architecture
    • Type de commande
      poignée rotative courte
    • Type de boitier
      Produit complet
    • Nombre de pôles
      4 P
    • Type de pôles
      4 P
  • Fonctions
    • Fonction inverseur
      Yes
  • Compatibilité
    • Compatible avec montage Rail DIN
      Non
  • Commandes & indicateurs
    • Commande motorisée intégrée
      Non
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      380 / 690 V
    • Fréquence assignée
      50;60 Hz
  • Tension
    • Tension assignée d'isolement
      800 V
    • Tension assignée de tenue aux chocs
      8000 V
    • Tension assignée d'emploi en continue
      220 V
  • Intensité du courant
    • Courant assigné d'emploi en AC21 en catégorie A
      63 A
    • Courant assigné d'emploi en AC23 en catégorie A
      63 A
    • Courant assigné d'emploi en AC21 en catégorie B
      100 A
    • Courant assigné d'emploi en AC22 en catégorie A
      100 A
    • Courant assigné d'emploi en AC22 en catégorie B
      100 A
    • Courant assigné d'emploi en AC23 en catégorie B
      100 A
    • Courant court-circuit avec fusible gI-gG
      100 kA
    • Courant assigné admissible sous 1 seconde
      2.5 kA
    • Courant thermique en air libre
      100 A
  • Puissance
    • Puissance utile sous 440/500V 50Hz
      63 kW
    • Puissance utile sous 660V 50Hz
      33 kW
    • Puissance utile sous 380/415V 50Hz
      51 kW
    • Puissance d'emploi à 400V en AC1
      65 kW
    • Puissance dissipée totale sous IN
      9.3 W
    • Puissance dissipée par pôle à In
      3.1 W
  • Endurance
    • Endurance électrique à charge nominale en AC21 en nombre de cycles
      1000
    • Endurance électrique à charge nominale en AC22 en nombre de cycles
      300
    • Endurance mécanique nombre de manoeuvres
      10000
  • Porte, couvercle
    • Cadenassable
      Yes
  • Connexion
    • Section de raccordement en câble rigide
      4 ; 50mm²
    • Type de connexion
      cage à vis
  • Configuration
    • Verrouillage contre déclenchement
      Non
    • Verrouillage contre enclenchement
      Non
  • Equipement
    • Nombre contact auxiliaire à ouverture
      0
    • Nombre contact auxiliaire à fermeture
      0
    • Nombre contact auxiliaire inverseur
      0
    • Commande motorisée optionnelle
      Non
    • Accessoriable
      Non
  • Standards
    • Texte norme
      IEC 60947-3
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
  • Conditions d'utilisation
    • Température de stockage
      -40/65 °C
    • Tropicalisation/humidité/Exécution
      OUI selon CEI 68-2-30
