Inverseur de source modulaire 4P In63A Ue380 - 415Vac Poignée rotative courte HIM406
Le HIM406 est un inverseur de source modulaire 4 pôles de Hager. Son intensité nominale In de 63A et sa tension assignée d'emploi Ue de 380 - 415Volt AC ainsi que sa commande par Poignée rotative courte en font une solution idéale pour le sectionnement de sécurité, la commutation manuelle, l'inversion de source ou la permutation en charge de 2 circuits dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN. Version raccordement bornes à cage.
EAN
3250613140564
Conditionnement
1 Pièce
Outils de conception
Prix
674,42 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 1 produit(s) disponible(s)
Complétez votre système
-
HZC214
Capot cache borne 4P interrupteur 63A à 100A
41,72 € HT / Pièce*
-
HZC113
Axe N°5 320 mm pour interrupteur de 20A à 125A
56,13 € HT / Pièce* -
HZC112Axe N°5 200 mm pour interrepteur de 20A à 125A
49,76 € HT / Pièce*
-
HZC016
Poignée grise pour commutateur 20-80A
58,77 € HT / Pièce*
-
HZC311
Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
118,75 € HT / Pièce*
Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Courant électrique
-
Courant assigné nominal63 A
-
Courant assigné admissible IcwW IEC 609471,50 kA
-
Courant court-circuit avec fusible gI-gG50 kA
Puissance
-
Puissance d'emploi à 400 V AC AC141 000 W
-
Puissance dissipée totale sous IN6 W
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
-
Type de pôles3P+N
Installation, montage
-
Couple de serrage3,5 - 3,85 Nm
Dimensions
-
Hauteur76 mm
-
Largeur140 mm
-
Profondeur89 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP20
Capacité
-
Nombre de modules8
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Raccordement
-
Section de raccordement en câble souple2.5 - 35 mm²
-
Section de raccordement en câble rigide2.5 - 35 mm²
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

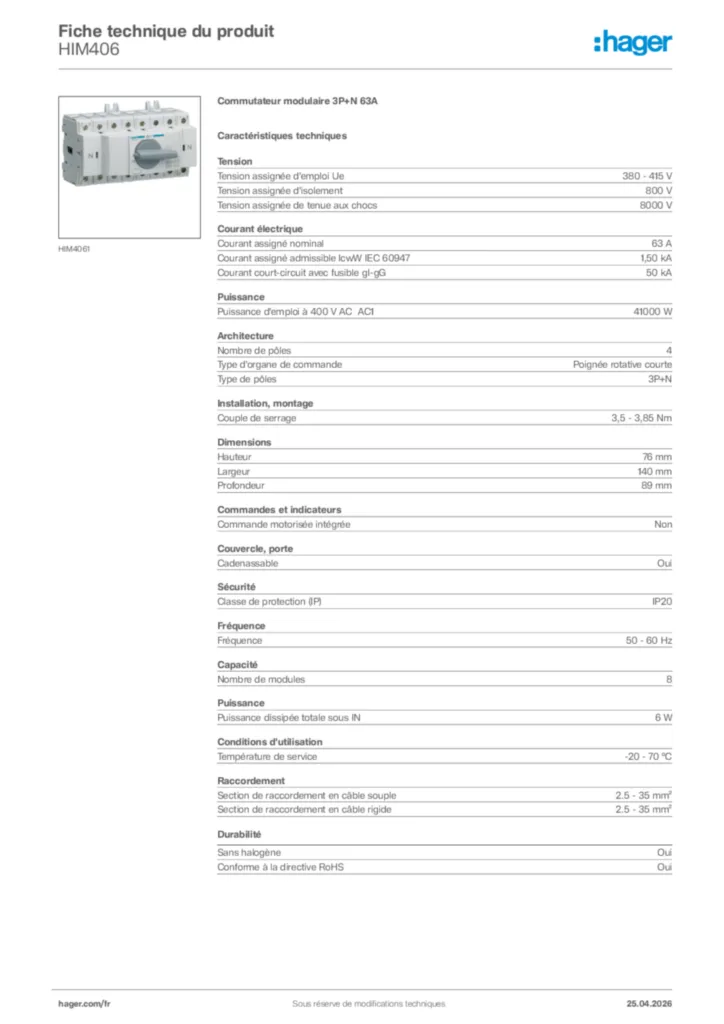

Hager Fiche technique du produit HIM406
