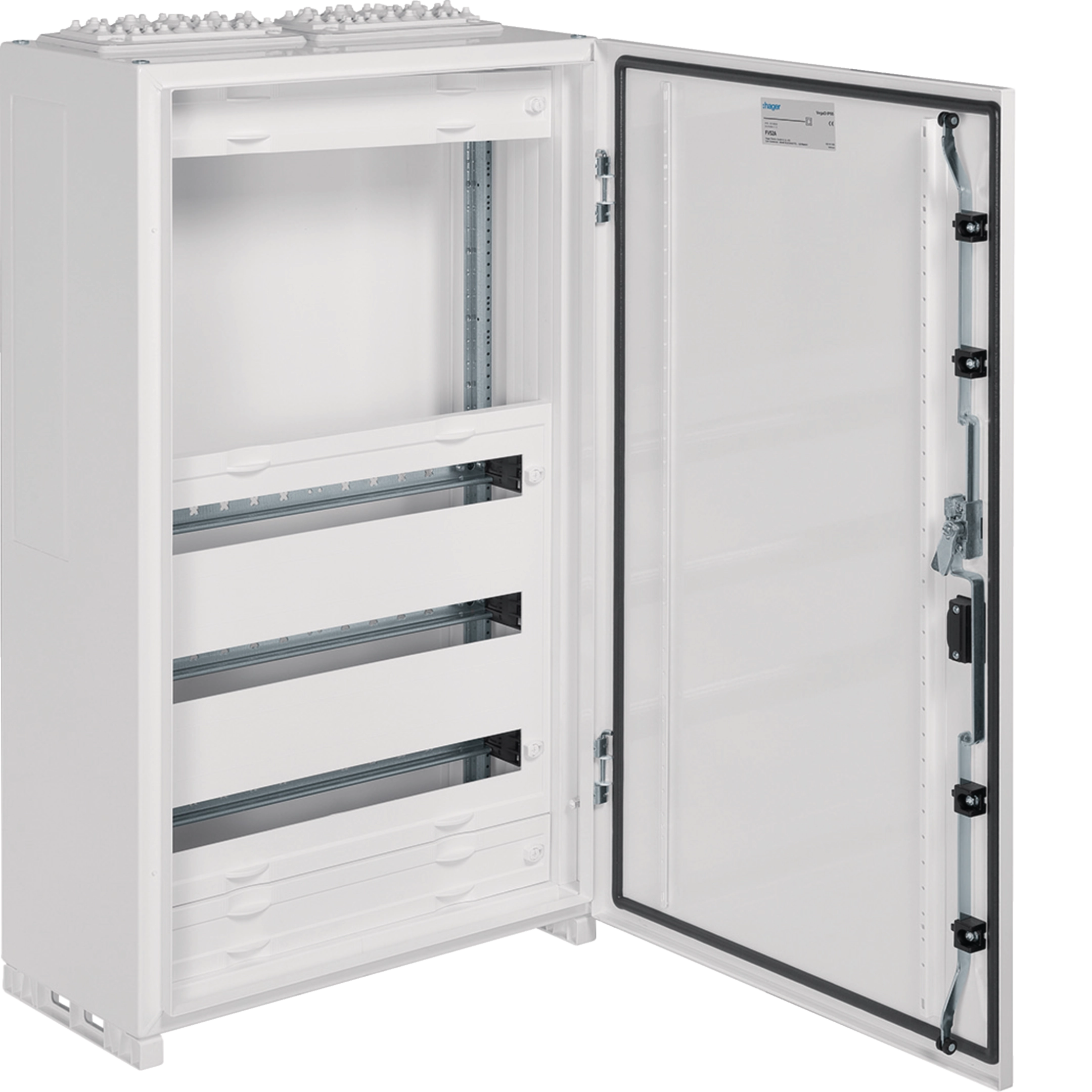

Coffret de distribution vegaD saillie IP55, 5 rangées à compléter 950x550x275mm FV52A
Le Coffret de distribution vegaD à compléter, avec ses 5 rangées à compléter, est idéal pour les installations résidentielles ou tertiaires. Pour des installations saillie nécessitant un IP55, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK10 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612720057
Conditionnement
1 Pièce
Outils de conception
Prix
1 495,96 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Platine pour compteur 3 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 3 produit(s) disponible(s) -
Module de distribution pour barre omnibus 1 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 5 produit(s) disponible(s) -
Presse-étoupe 1 produit(s) disponible(s) -
Voir plus 27 autre(s) produit(s) disponible(s)
Complétez votre système
-
UG21F1
Unité équipement h375 l250 avec bloc de cde 1 travee pour disjr de branchement
369,81 € HT / Pièce* -
UG22F1Unité équipement Univers Vega D h300 l500 p disjoncteur branchement mono ou tri
268,94 € HT / Pièce* -
UG22F2Unité équipement Univers Vega D h300 l500 p disjoncteur branchement +compteur
407,53 € HT / Pièce*
-
UD22A5
Unité équipement Vega D-Univers l500 h300 pour borniers 2 rangées 2x9mod 2 rails
261,40 € HT / Pièce* -
UD22B3Unité équipement Vega D-Univers l500 h300 sans goulotte câblage 2rangées 2x24mod
160,54 € HT / Pièce* -
UD22C2Unité équipement Vega D-Univers l500 h300 app spéciaux platine perforée règlable
331,67 € HT / Pièce*
-
FZ402
Plaque passe-câblées Quadro4 équipée étanche
165,38 € HT / Pièce* -
FZ404Plaque passe-câbles Quadro4 étanches pleine plaque haute sans prédécoupes
62,74 € HT / Pièce* -
FZ415SEntrée de câbles,univers,plastique, avec 2 bec pour câble d=23-55mm, CL2
227,17 € HT / Pièce* -
FZ421AInsert ver plaque passe-cables
258,68 € HT / Pièce* -
FZ422Entrée de cables,univers,IP55,metallique,sans prédécourage,fixé avec boulons
64,23 € HT / Pièce*
-
FZ415N
Entrée de câbles,univers,metal, avec 2 bec pour câble d=30-72mm,CL1
227,17 € HT / Pièce*
-
FZ501Serrure à double panneton 3mm avec 1 clé IP5 pour armoire univers
53,61 € HT / Pièce* -
FZ502Serrure triangle mâle 7mm chromée + clé IP5-6 pour armoire univers
57,02 € HT / Pièce* -
FZ506Demi cylindre univers 1242E
92,00 € HT / Pièce* -
FZ507Poignée en T avec clé n° E1242 avec 2 clés pour armoire univers IP5-6
159,99 € HT / Pièce* -
FZ508Poignée escamotable avec serrure E1242+2 clés pr arm. univers IP5-6 et Quadro5/+
297,84 € HT / Pièce* -
FZ519
Demi cylindre univers 405
92,00 € HT / Pièce* -
FZ520
Demi cylindre univers 455
92,00 € HT / Pièce* -
FZ526Poignée en T avec clé n° E405 avec 2 clés pour armoire univers IP5-6
156,28 € HT / Pièce* -
FZ527Poignée en T avec clé n° E455 avec 2 clés pour armoire univers IP5-6
171,48 € HT / Pièce* -
FZ537Levier pivotant,univers,pour FR armoires, avec Hager logo
137,97 € HT / Pièce*
-
FZ791NStylo-retouche, 9ml, couleur RAL 9010, pour retouche des armoires Univers
26,95 € HT / Pièce*
-
JE003Bande de marquage 24 modules Quadro acc circulation de filerie
19,70 € HT / Pièce*
-
FZ794Porte schéma souple A4 pour armoires Vega D
24,34 € HT / Pièce* -
FZ795DPorte-document,metallique,adhésif,pour armoires FA/FT/FG
96,37 € HT / Pièce*
-
FZ721AAdaptateur,univers,latéral,p.275mm armoires FR/FS
194,01 € HT / Pièce* -
FZ829Patte de fixation murale,univers,pour FR/FS armoires
46,39 € HT / Pièce*
-
JP002Obturateurs en bande 24 modules Vega D-Univers
15,18 € HT / Pièce* -
JP015Obturateur en bande 18 modules
15,93 € HT / Pièce*
-
FZ850Clé triangle + carré + double barre pour armoire Quadro+
77,72 € HT / Pièce*
-
FZ503Serrure carré mâle 7mm chromée, avec 1 clé, pour armoire univers IP5-6
57,02 € HT / Pièce* -
FZ515Insert pour serrure triangle 8mm Quadro+ Quadro 5
93,63 € HT / Pièce* -
FZ516Insert pour serrure carré 6X6 mm Quadro+ Quadro 5
93,63 € HT / Pièce* -
FZ517
Insert pour serrure carré 8X8 mm Quadro+ Quadro 5
93,63 € HT / Pièce*

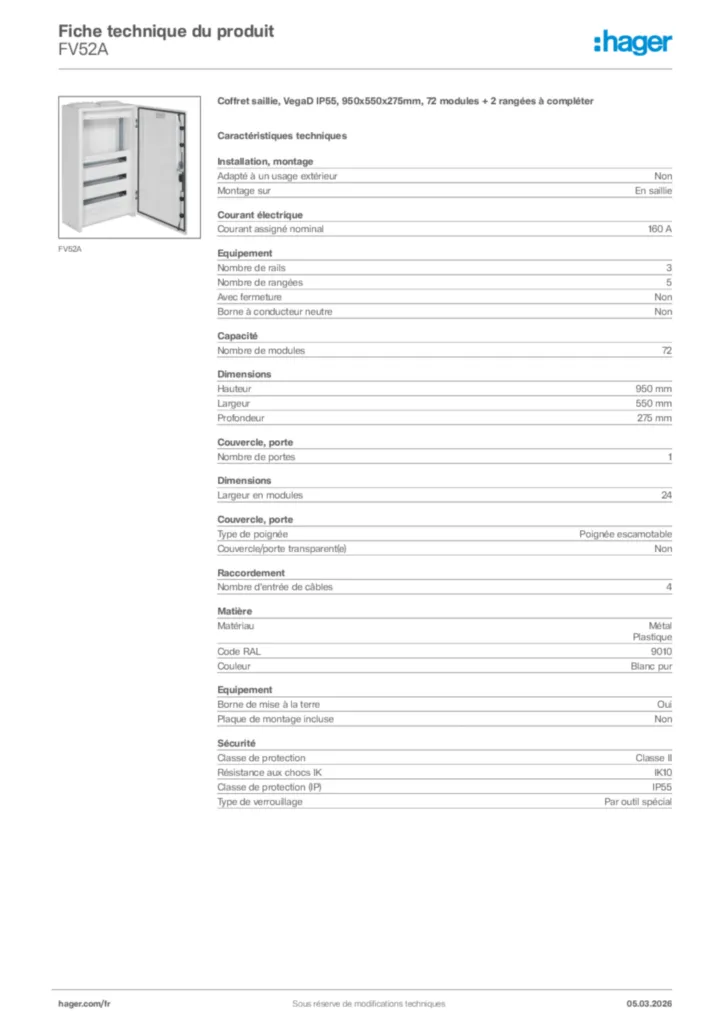

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails3
-
Nombre de rangées5
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules72
Dimensions
-
Hauteur950 mm
-
Largeur550 mm
-
Profondeur275 mm
-
Largeur en unités de division24
Couvercle, porte
-
Nombre de portes1
-
Type de poignéePoignée escamotable
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Code de protection IK contre les chocs mécaniquesIK10
-
Classe de protection (IP)IP55
-
Type de verrouillagePar outil spécial
Données environnementales
