Coffret de distribution vegaD saillie IP55, 2 rangées à compléter 500x550x275mm FV22A
Le Coffret de distribution vegaD à compléter, avec ses 2 rangées à compléter, est idéal pour les installations résidentielles ou tertiaires. Pour des installations saillie nécessitant un IP55, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK10 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612720026
Conditionnement
1 Pièce
Outils de conception
Prix
896,76 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Entrée de câble pour coffret et armoire 5 produit(s) disponible(s) -
système de verrouillage 10 produit(s) disponible(s) -
Insert de système de fermeture 4 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 3 produit(s) disponible(s) -
Bande de couverture 2 produit(s) disponible(s) -
Pochette / support documents 2 produit(s) disponible(s)
Complétez votre système
-
FZ422
Entrée de cables, univers, IP55, metallique, sans prédécourage, fixé avec boulons
65,20 € HT / Pièce* -
FZ404Plaque passe-câbles Quadro4 étanches pleine plaque haute sans prédécoupes
63,69 € HT / Pièce* -
FZ402Plaque passe-câblées Quadro4 équipée étanche
167,87 € HT / Pièce* -
FZ415SEntrée de câbles, univers, plastique, avec 2 bec pour câble d=23-55mm, CL2
230,58 € HT / Pièce* -
FZ421AInsert ver plaque passe-cables
262,57 € HT / Pièce*
-
FZ537
Levier pivotant, univers, pour FR armoires, avec Hager logo
140,04 € HT / Pièce* -
FZ520Demi cylindre univers 455
93,38 € HT / Pièce* -
FZ519
Demi cylindre univers 405
93,38 € HT / Pièce* -
FZ506
Demi cylindre univers 1242E
93,38 € HT / Pièce* -
FZ502Serrure triangle mâle 7mm chromée + clé IP5-6 pour armoire univers
57,88 € HT / Pièce* -
FZ501Serrure à double panneton 3mm avec 1 clé IP5 pour armoire univers
54,42 € HT / Pièce* -
FZ527Poignée en T avec clé n° E455 avec 2 clés pour armoire univers IP5-6
174,06 € HT / Pièce* -
FZ526Poignée en T avec clé n° E405 avec 2 clés pour armoire univers IP5-6
158,63 € HT / Pièce* -
FZ508Poignée escamotable avec serrure E1242+2 clés pr arm. univers IP5-6 et Quadro5/+
302,31 € HT / Pièce* -
FZ507Poignée en T avec clé n° E1242 avec 2 clés pour armoire univers IP5-6
162,39 € HT / Pièce*
-
FZ503
Serrure carré mâle 7mm chromée, avec 1 clé, pour armoire univers IP5-6
57,88 € HT / Pièce* -
FZ517Insert pour serrure carré 8X8 mm Quadro+ Quadro 5
95,04 € HT / Pièce* -
FZ516Insert pour serrure carré 6X6 mm Quadro+ Quadro 5
95,04 € HT / Pièce* -
FZ515
Insert pour serrure triangle 8mm Quadro+ Quadro 5
95,04 € HT / Pièce*
-
UD22B3
Unité équipement Vega D-Univers l500 h300 sans goulotte câblage 2rangées 2x24mod
162,95 € HT / Pièce* -
UD22A5Unité équipement Vega D-Univers l500 h300 pour borniers 2 rangées 2x9mod 2 rails
265,33 € HT / Pièce* -
UD22C2Unité équipement Vega D-Univers l500 h300 app spéciaux platine perforée règlable
336,65 € HT / Pièce*
-
JP015
Obturateur en bande 18 modules
16,17 € HT / Pièce* -
JP002Obturateurs en bande 24 modules Vega D-Univers
15,41 € HT / Pièce*
-
FZ794
Porte schéma souple A4 pour armoires Vega D
24,71 € HT / Pièce* -
FZ795DPorte-document, metallique, adhésif, pour armoires FA/FT/FG
97,82 € HT / Pièce*
-
FZ415NEntrée de câbles, univers, metal, avec 2 bec pour câble d=30-72mm, CL1
230,58 € HT / Pièce*
-
UG22F1Unité équipement Univers Vega D h300 l500 p disjoncteur branchement mono ou tri
272,98 € HT / Pièce* -
UG21F1Unité équipement h375 l250 avec bloc de cde 1 travee pour disjr de branchement
375,36 € HT / Pièce* -
UG22F2Unité équipement Univers Vega D h300 l500 p disjoncteur branchement +compteur
413,65 € HT / Pièce*
-
FZ850Clé triangle + carré + double barre pour armoire Quadro+
77,72 € HT / Pièce*
-
FZ829Patte de fixation murale, univers, pour FR/FS armoires
47,09 € HT / Pièce*
-
FZ791NStylo-retouche, 9ml, couleur RAL 9010, pour retouche des armoires Univers
27,36 € HT / Pièce*
-
JE003Bande de marquage 24 modules Quadro acc circulation de filerie
20,00 € HT / Pièce*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails0
-
Nombre de rangées2
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Dimensions
-
Hauteur500 mm
-
Largeur550 mm
-
Profondeur275 mm
-
Largeur en modules24
Couvercle, porte
-
Nombre de portes1
-
Type de poignéePoignée escamotable
-
Couvercle/porte transparent(e)Non
Matière
-
MatériauMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK10
-
Classe de protection (IP)IP55
-
Type de verrouillagePar outil spécial
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

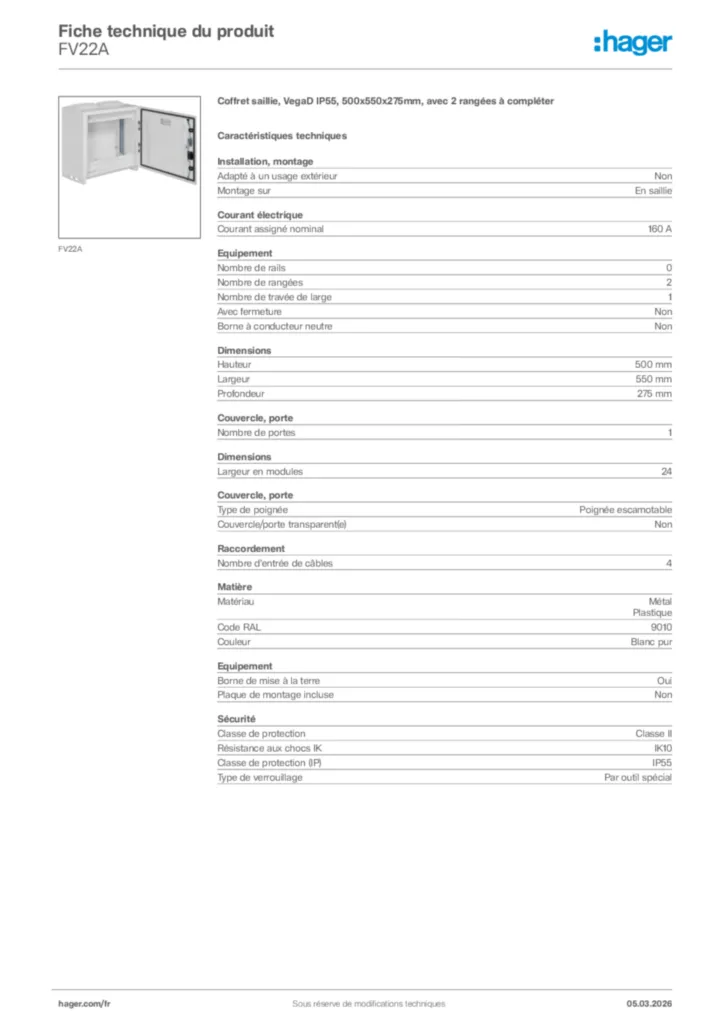

Hager Fiche technique du produit FV22A
Coffret saillie, VegaD IP55, 500x550x275mm, avec 2 rangées à compléter
PDF -
Mode d'emploi
Mode d'emploi International 2015-05-08
PDF673,51 kB -
Guide d'installation
Guide d'installation International 2018-09-28
PDF8,12 MB -
Brochures techniques & CCTP
Coffret vegaD - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX142,35 kB
Coffret vegaD - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-01-12
PDF227,18 kB -
Brochure
Brochure - Protection, enveloppe, appareillage mural , borne, gestion
Les Essentiels Tertiaire
PDF5,22 MB -
BIM Objets Revit
Fichier Revit gamme VEGA D IP55 Vide hébergé - HAGER (2020)
BIM Objets Revit fr-FR 2020-01-01
RFA1,57 MB
Fichier Revit gamme VEGA D IP55 Vide non hébergé - HAGER (2020)
BIM Objets Revit fr-FR 2020-01-01
RFA1,19 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-10-11
PDF190,72 kB
