Coffret, NewVegaD, 1287x550x182mm, encastré 7 rangées, dont 2 à compléter FU72AN
EAN
3250612710829
Conditionnement
1 Pièce
Prix
1 616,23 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Module de distribution avec interrupteur principal 3 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 1 produit(s) disponible(s) -
Module de distribution pour commutateurs 3 produit(s) disponible(s) -
Module de distribution pour bornes 2 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 4 produit(s) disponible(s) -
Voir plus 13 autre(s) produit(s) disponible(s)
Complétez votre système
-
FD02F1
Kit, NewVegaD, 300x500mm, pour disjoncteur de branchement seul
249,88 € HT / Pièce* -
FD02F2Kit, NewVegaD, 300x500mm, pour disjoncteur branchement + compteur électrique
378,37 € HT / Pièce* -
FD03Z1Kit, NewVegaD, 450x500mm, pour compteur électrique + disjoncteur triphasé
596,03 € HT / Pièce*
-
FD01A1
Kit, NewVegaD, modulaire, 1x24 modules h150 mm
109,97 € HT / Pièce*
-
FD01K1
Kit, NewVegaD, Disjoncteur h3 160A montage horizontal h150mm
377,28 € HT / Pièce* -
FD02K1Kit, NewVegaD, 300x500mm, Disjoncteur h3 160A avec ou sans bloc différentiel
204,69 € HT / Pièce* -
FD02K2Kit, NewVegaD,300x500mm, Disj.h3+ 250A(In 160A) avec bloc différentiel
204,69 € HT / Pièce*
-
FD00P1
Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
26,65 € HT / Pièce* -
FD00P2Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
26,65 € HT / Pièce* -
FD00P3Plaque passe câbles, NewVegaD, avec prédécoupes rondes
26,65 € HT / Pièce* -
VZ741Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
154,19 € HT / Pièce*
-
FD00C2Plastron, NewVegaD, 300x500mm, plein
47,42 € HT / Pièce* -
FD00C3Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
47,42 € HT / Pièce* -
FD00C5Plastron, NewVegaD, 150x500mm, plein
31,65 € HT / Pièce*
-
FD72PNPorte pleine, NewVegaD, 1150x500mm pour coffret 7-rangées
273,83 € HT / Pièce* -
FD72TNPorte transparente, NewVegaD, 1150x500mm, pour coffret 7-rangées
520,07 € HT / Pièce*
-
FD00T1Jeu de 4 goulottes de câblage horizontale VegaD
118,48 € HT / Pièce*
-
FD00A1Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
17,56 € HT / Pièce*
-
FD00F3Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
22,85 € HT / Pièce*
-
UZ01V1Jeu de 20 supports de fixation UniversN p. bracelet guide fil, pour rail 35x15mm
53,03 € HT / Pièce* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
95,73 € HT / Pièce* -
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
67,54 € HT / Pièce*
-
FD00B2Jeu de 10 bracelets guide-fils pour coffrets VegaD montage encastré
77,18 € HT / Pièce* -
FD00H22 supports plastique orange NewVegaD, pour rail DIN
48,09 € HT / Pièce*

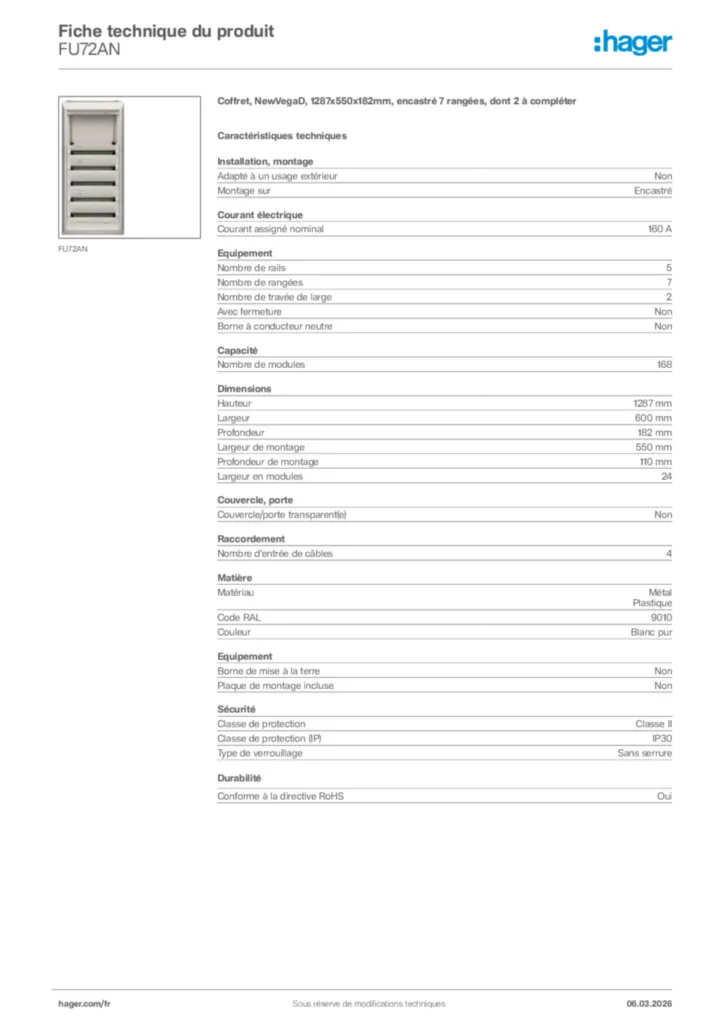

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails5
-
Nombre rangées7
-
Nombre de travée de large2
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreNon
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules168
Dimensions
-
Hauteur1 287 mm
-
Largeur600 mm
-
Profondeur182 mm
-
Largeur de montage550 mm
-
Profondeur de montage110 mm
-
Largeur en unités de division24
Couvercle, porte
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
Données environnementales
