Coffret et cotés quadro5 510x700x260mm Blanc pur FM200
Le FM200 est un coffret électrique quadro5 de Hager, de dimensions de 260mm de profondeur, 510mm de hauteur et 700mm de largeur. Ce coffret livré avec 2 panneaux d'habillage de côté permet de réaliser des ensembles au mur en IP30 ou IP55 jusqu'à 630A. Sa résistance au choc IK10 et sa finition soignée Blanc pur sont idéales pour une installation électrique sécurisée dans divers environnements.
EAN
3250612632008
Conditionnement
1 Pièce
Prix
570,82 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Embout de fermeture pour goulotte de jonction 1 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 34 produit(s) disponible(s) -
Module de distribution pour commutateurs 4 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Jeu de fixations de vis 1 produit(s) disponible(s) -
Voir plus 76 autre(s) produit(s) disponible(s)
Complétez votre système
-
UC001
Kit interrupteur à coupure apparente HA160 commande directe débrochable 300x600
221,05 € HT / Pièce* -
UC003Kit interrupteur à coupure apparente HA250-400 cde directe débrochable 300x600
208,09 € HT / Pièce* -
UC005Kit interrupteur à coupure apparente HA630 commande directe débrochable 600x600
278,01 € HT / Pièce* -
UC162Pkit 1xBM Quadro.system H3+P160, 600x200, horizontal
174,38 € HT / Pièce* -
UC162PP
kit 1xBM Quadro.system H3+P160, 600x200, horizontal, déconnectable
174,38 € HT / Pièce* -
UC163P
kit 2xBM Quadro.system H3+P160, 600x300, vertical
213,04 € HT / Pièce* -
UC163PDkit 3x4P/3x3P BM Quadro.system H3+P160, 600x300, vertical
213,04 € HT / Pièce* -
UC163PIkit 2xBM Quadro.system H3+P160, vertical, pour interverrouillage
213,04 € HT / Pièce* -
UC163PP
kit 2xBM Quadro.system H3+P160, 600x300, vertical, déconnectable
213,04 € HT / Pièce* -
UC201Kit appareillage modulaire 24 modules h150mm l600mm
100,81 € HT / Pièce* -
UC205Kit appareillage modulaire 24 modules h200mm l600mm
120,18 € HT / Pièce* -
UC209Kit bornier réglage 24 modules h150mm l600mm
148,74 € HT / Pièce* -
UC262PPkit 1xBM Quadro.system H3+P250, 600x200, horizontal, déconnectable
174,38 € HT / Pièce* -
UC262PRkit 1xBM Quadro.system H3+P250, 600x200, horizontal, avec ou sans diff
174,38 € HT / Pièce* -
UC263P
kit 2xBM Quadro.system H3+P250, 600x300, vertical
213,04 € HT / Pièce* -
UC263PD
kit 3x4P/3x3P BM Quadro.system H3+P250, 600x300, vertical
213,04 € HT / Pièce* -
UC263PI
kit 2xBM Quadro.system H3+P250, 600x300, vertical, pour interverrouillage
213,04 € HT / Pièce* -
UC263PMkit 2xBM Quadro.system H3+P250, 600x300, vertical, motorisé
213,04 € HT / Pièce* -
UC263PP
kit 2xBM Quadro.system H3+P250, 600x300, vertical, déconnectable
213,04 € HT / Pièce* -
UC263PW
kit 1xBM Quadro.system H3+P250, 600x300, vertical, débrochable
213,04 € HT / Pièce*
-
UC311H
Kit d'équipement isolant pour BM avec-sans dif h125-160 l500 h300 vertical
205,10 € HT / Pièce* -
UC311SKit commutateur HIC 63-160A vertical 300x600
221,01 € HT / Pièce* -
UC313H
Kit d'équipement isolant pour BM sans dif h125-160 l500 h150 hor.
160,28 € HT / Pièce* -
UC321H
Kit,quadro system,pour coffret métallique,MCCB,vertical,2x250A,L350mm
-
FM530
Porte pleine Quadro5 h 510mm l 700mm
416,34 € HT / Pièce* -
FM540Porte transparente Quadro5 h 510mm l 700mm
888,49 € HT / Pièce*
-
FL220ZGrille de ventilation IP54 h 150mm l 150mm p 28mm
81,43 € HT / Pièce* -
FL224ZGrille de ventilation Quadro+ IP54 h 250mm l 250mm p 31mm
126,08 € HT / Pièce* -
FL226ZGrille de ventilation Quadro+ IP54 h 325mm l 325mm p 33mm
210,33 € HT / Pièce* -
FL230ZFiltre,pour ventalisation,20mm grille,150x150mm, rechange
20,61 € HT / Pièce* -
FL234ZFiltre,pour ventalisation,20-32mm grille,250x250mm
33,18 € HT / Pièce* -
FL236ZFiltre,pour ventalisation,67mm grille,325x325mm
41,50 € HT / Pièce*
-
FM400Jeu de 2 côtés Quadro5 h 510mm l 224mm p 260mm
113,09 € HT / Pièce* -
FM484Plaque de fond quadro5, pleine,300x500mm
100,59 € HT / Pièce* -
FM486
Plaque de fond quadro5, pleine,600x500mm
178,56 € HT / Pièce*
-
FM450Socle Quadro5 h 150mm l 700mm p 260mm
283,15 € HT / Pièce*
-
FM653Jeu de 2 anneaux de levage Quadro5 pour transport maxi 250kgs
138,37 € HT / Pièce*
-
FZ449Serrure à double barre 3mm chromée avec 1 clé pour coffret et armoire Quadro4-5
90,63 € HT / Pièce* -
FZ450Serrure triangle mâle 7mm chromée avec 1 clé pour coffret et armoire Quadro4-5
91,68 € HT / Pièce* -
FZ451Serrure carré mâle de 7mm chromée avec 1 clé pour coffret et armoire Quadro4-5
91,68 € HT / Pièce* -
FZ452Serrure à clé n° 405 livrée avec 2 clés pour coffret et armoire Quadro4-5
148,49 € HT / Pièce* -
FZ453Serrure à clé n° 455 livrée avec 2 clés pour coffret et armoire Quadro4-5
157,50 € HT / Pièce* -
FZ597Fermeture,univers,avec 2 clés,pour IP43
150,09 € HT / Pièce*
-
KZ001Câble de raccordement, 120mm, bleu, 6mm²,avec fiche, pour Répartiteur multifiche
5,43 € HT / Pièce* -
KZ002Câble de raccordement, 120mm, noir, 6mm²,avec fiche, pour Répartiteur multifiche
5,59 € HT / Pièce* -
KZ004Câble de raccordement, 120mm, bleu, 10mm²,avec fiche,pour Répartiteur multifiche
6,61 € HT / Pièce* -
KZ005Câble de raccordement, 120mm,noir, 10mm²,avec fiche, pour Répartiteur multifiche
6,64 € HT / Pièce* -
KZ007Fiche à sertir, 4²-10² , pour Répartiteur multifiche
5,30 € HT / Pièce* -
KZ051Câble de raccordement, 500mm, bleu, 6mm²,avec fiche, pour répartiteur multifiche
9,01 € HT / Pièce* -
KZ052Câble de raccordement, 500mm,Noir, 6mm²,avec fiche, pour Répartiteur multifiche
9,01 € HT / Pièce* -
KZ074Câble de raccordement,500mm, bleu, 10mm²,avec fiche, pour Répartiteur multifiche
10,53 € HT / Pièce* -
KZ075Câble de raccordement, 500mm,noir,10mm²,avec fiche, pour Répartiteur multifiche
10,63 € HT / Pièce*
-
UC230Plastron plein h 75 x l 600mm quadro4 - quadro5 - quadro+
36,91 € HT / Pièce* -
UC231Plastron plein h 50 x l 600mm Quadro4 - Quadro5 - Quadro+
33,79 € HT / Pièce* -
UC232Plastron plein h 150 x l 600mm Quadro4 - Quadro5 - Quadro+
60,37 € HT / Pièce* -
UC233Plastron plein h 200 x l 600mm Quadro4 - Quadro5 - Quadro+
79,28 € HT / Pièce* -
UC234Plastron plein h 300 x l 600mm Quadro4 - Quadro5 - Quadro+
120,37 € HT / Pièce* -
UC235Plastron plein h 400 x l 600mm Quadro4 - Quadro5 - Quadro+
152,21 € HT / Pièce* -
UC236Plastron plein h 600 x l 600mm Quadro4 - Quadro5 - Quadro+
181,80 € HT / Pièce* -
UC237Plastron,quadro.evo,pour coffret métallique,pleine,front,800x600mm
296,03 € HT / Pièce* -
UC239Plastron plein h 100 x l 600mm Quadro4 - Quadro5 - Quadro+
43,89 € HT / Pièce* -
UC3014x 92x92 trou kit,quadro.sys. 600x200 mm
87,84 € HT / Pièce*
-
UC990Ecrou cage M6, 25 pces
2,39 € HT / Pièce*
-
A08800Rail Din symétrique électrozingué bichromaté prof 7.5mm l 35mm long 2m
40,18 € HT / Pièce* -
A09800
Rail Din symétrique électrozingué bichromaté prof 10mm l 35mm long 2m
52,86 € HT / Pièce* -
UC912Conduit de câbles général,429x80x30mm,avec couver,L433mm
18,88 € HT / Pièce*
-
FZ794Porte schéma souple A4 pour armoires Vega D
23,98 € HT / Pièce* -
FZ795DPorte-document,metallique,adhésif,pour armoires FA/FT/FG
94,94 € HT / Pièce*
-
FM630Kit d'association verticale pour coffrets Quadro5
78,57 € HT / Pièce* -
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
78,57 € HT / Pièce* -
FM640Jeu de 2 pattes de fixation Quadro4 murale horizont. et vertic. livrées avec vis
26,21 € HT / Pièce* -
UC856EVis,quadro system,seul-autotaraudeuse,pour coffret métallique,M6x10mm,25pièces
30,17 € HT / Pièce* -
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
4,04 € HT / Pièce* -
UC992Entretoises,quadro system,M6 L80
20,74 € HT / Pièce*
-
FN951Joint d'accouplement de cellules Quadro+ long 10m h 6mm
34,27 € HT / Pièce*
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
118,46 € HT / Pièce* -
UC844EBarre Cu perforée M10 50X10 longueur 1750
955,56 € HT / Pièce* -
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
216,94 € HT / Pièce* -
UC922EBarre Cu perforée M10 60x10 longeur 1750
1 125,51 € HT / Pièce* -
UC966EBarre Cu perforée M10 80X10 longueur 1750
1 480,18 € HT / Pièce* -
UC967EBarre Cu perforée M10 100X10 longueur 1750
1 851,82 € HT / Pièce* -
UM92WBarre Cu gaine souple 32X6 630A longueur 2000mm
768,21 € HT / Pièce* -
UM92X
Barre Cu gaine souple 20X2 160A longueur 2000mm
208,21 € HT / Pièce* -
UM92Y
Barre Cu gaine souple 20X3 250A longueur 2000mm
232,92 € HT / Pièce* -
UM92Z
Barre Cu gaine souple 32X4 400A longueur 2000mm
537,11 € HT / Pièce* -
UT88AEquerre simple fixation barres Cu 25X5mm quadro+
48,17 € HT / Pièce* -
UT88BEquerre simple fixation barres Cu 50X5mm quadro+
78,63 € HT / Pièce*
-
UC972Traverse de mise à la terre 500 mm
133,75 € HT / Pièce* -
UC976SRail cuivre,quadro system,terre, L750mm
109,19 € HT / Pièce*
-
A09900
Rail Din symétrique électrozingué bichromaté prof 15mm l 35mm long 2m
79,26 € HT / Pièce* -
A099BRail Din symétrique électrozingué bichromaté prof 15mm l 25mm long 2m
93,32 € HT / Pièce* -
A099CRail Din pour structure électrozingué bichromaté prof 15mm l 25mm long 2m
102,27 € HT / Pièce* -
A099ERail Din symétrique perforé électrozingué bichromaté prof5mm l 15mm long 2m
29,88 € HT / Pièce* -
UC951Rail DIN réglable et inclinable L500
51,83 € HT / Pièce*
-
UC812Traverse support barres Quadro4 - Quadro5 - Quadro+ jeux de barres 500 mm
91,06 € HT / Pièce*
-
UC870Connecteur liaison HA125-160-bloc repartiteur
195,47 € HT / Pièce*
-
UC960
Platine perforée 300x500
288,95 € HT / Pièce* -
UC962Platine perforée 450x500
384,87 € HT / Pièce* -
UC964
Platine perforée 600x500
488,66 € HT / Pièce*

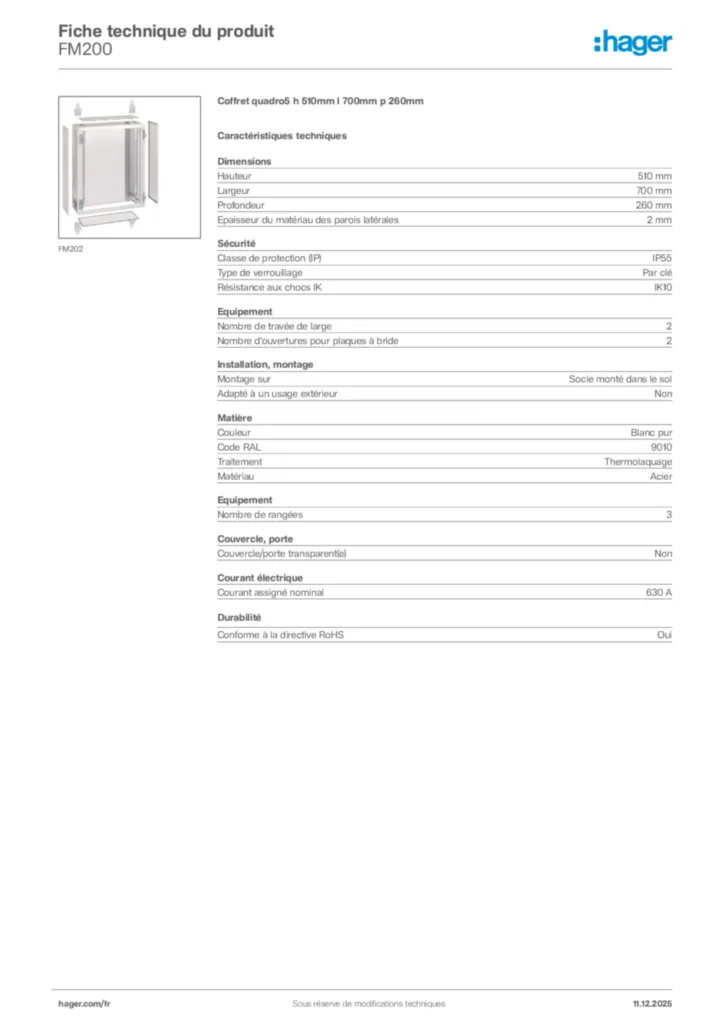

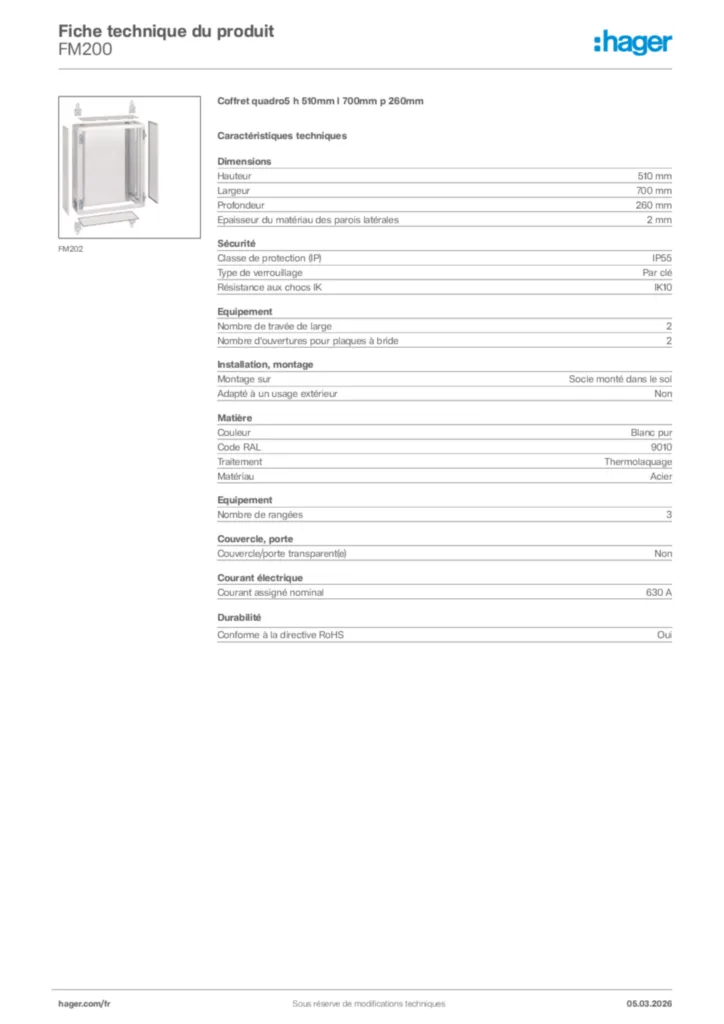

Caractéristiques techniques
Dimensions
-
Hauteur510 mm
-
Largeur700 mm
-
Profondeur260 mm
-
Epaisseur du matériau des parois latérales2 mm
Sécurité
-
Classe de protection (IP)IP55
-
Type de verrouillagePar clé
-
Code de protection IK contre les chocs mécaniquesIK10
Equipement
-
Nombre de travée de large2
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées3
Installation, montage
-
MontageSocle monté dans le sol
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
Traitement de surfaceThermolaquage
-
MatièreAcier
Couvercle, porte
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal630 A
Données environnementales
